描述

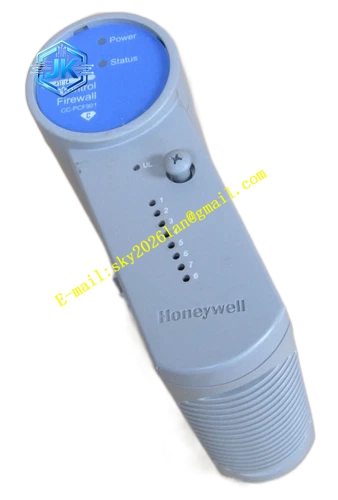

HONEYWELL CC-PAIX01
技术规格： 8 通道独立隔离输入；支持 4-20mA 电流、0-5V、1-5V 电压信号；16 位 ADC 模数转换；全通道扫描周期 50ms；通道对背板隔离耐压 1500VAC；24VDC 背板供电；共模抑制 70dB；60Hz 常态抑制 19dB；通道间串扰 – 60dB；工作温度 – 20℃~70℃；湿度 5%~95% 无凝露。
功能特点： 通道信号类型软件灵活配置；内置回路诊断，开路、短路、超量程报警；每通道独立过压保护；RC 单极点滤波，抑制工频干扰；支持 IOTA 冗余底座配置，模块冗余热备；模块支持在线热插拔，单通道故障不影响其余通道采集。
应用场景： 化工普通工艺测点采集；电厂非核心辅机参数监测；市政供水流量压力采集；轻工制造装置仪表采集；各类不需要 HART 协议的常规 4-20mA 变送器信号采集。
性能参数： 25℃满量程精度 ±0.075%；全温区 0~60℃精度 ±0.15%；最大差分输入电压 ±30V；电压模式输入阻抗大于 10MΩ；长期温漂 20ppm/℃。
材质构成： PCB 采用 FR4 阻燃基板，G3 三防涂层；外壳阻燃 PC 塑料；背板连接器镀金；IOTA 端子底座尼龙绝缘，接线端子铜合金镀金。
结构特征： C 系列单槽立式卡件，模块与 IOTA 端子底座分离；正面 LED 指示灯分别指示电源、通讯、模块故障；两侧卡扣固定于 I/O 机架插槽；IOTA 底座配备两级可拆卸接线端子。
工作原理： 现场模拟信号接入 IOTA 端子，经过信号调理、滤波之后送入 ADC 单元，模拟信号转换为 16 位数字量；数字采集值经由 C 系列背板总线上传至 C300 控制器；模块实时监测回路电气参数，识别线路故障，将报警信息上传控制系统。
安装要求： 垂直安装于 C 系列 I/O 机架，配套 CC-TAIX01 非冗余底座或 CC-TAIX11 冗余底座；信号线缆使用屏蔽双绞线，机柜单点接地；强弱电缆分开敷设，间距大于 30cm；机柜通风良好，温湿度在额定范围。
使用注意事项： 本模块无原生 HART 透传功能，无法读取智能 HART 仪表多变量；不可直接接入热电偶、热电阻毫伏信号；带电插拔模块全程防静电；通道配置修改之后下载组态，在线确认信号采集正常。
