描述

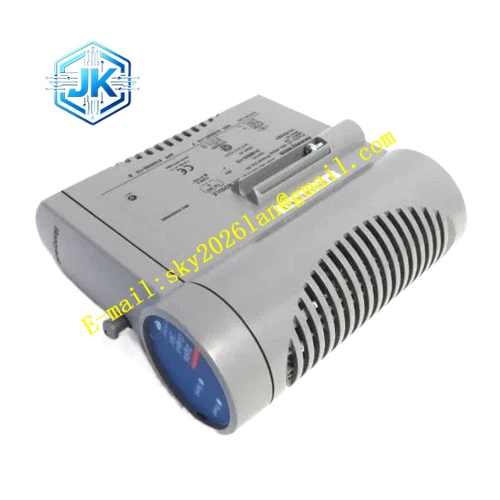

Honeywell CC-PAIN01-51410069-175
技术规格
- 通道数量：8 路模拟量输入通道
- 支持信号：4-20mA DC、1-5V DC
- 采样分辨率：16 位 ADC
- 隔离等级：现场组与背板间 500VAC
- 回路供电：板载 24V DC 每通道 20mA
- 背板接口：C300 I/O 子架总线
- 工作温度：0℃至 + 60℃
- 安装方式：C300 I/O 子架槽位直插
- 支持热插拔：在线换卡不停机
功能特点 每通道软件可配置电流与电压输入类型，无需硬件跳线。 组隔离阻断现场常见浪涌事件。 逐通道断线诊断，变送器回路开路即时触发通道故障标志。 数字滤波器减少现场电磁干扰噪声。 板载 LED 显示卡件电源、通信与故障状态。 输入范围与工程单位缩放完全软件可配置。
应用场景 一般过程温度、压力、液位测量回路 小型生产单元模拟 I/O 集成 小型过程单元 C300 系统 I/O 扩展 故障模拟输入卡备件替换
性能参数
- 转换精度：±0.1% 满量程
- 全通道更新率：20ms
- 共模抑制比：≥85dB
- 输入阻抗：电压输入 100kΩ，电流输入 250Ω
- 平均无故障时间：60 万小时
材质构成 FR4 低噪声 PCB 基板 16 位 ADC 芯片 仪表放大器阵列 组隔离光耦 TVS 浪涌保护二极管 镀金背板金手指 阻燃塑料前面板
结构特征 标准 C300 I/O 卡外形。 前面可拆卸端子块布置 8 通道布线点。 隔离屏障分隔现场侧与背板侧。 防误插缺口防止错槽插入。 前面状态 LED 显示卡件运行与故障。
工作原理 现场信号接至输入端子，路由至仪表放大器。放大后信号进入 16 位 ADC 转换为数字值。组隔离光耦分隔现场侧与背板逻辑侧。断线检测监测回路电流，开路触发通道故障标志。转换值打包为总线帧，经子架背板传输至 C300 控制器。
安装要求 将卡插入专用模拟输入子架槽。 现场传感器接至标注端子，在 Control Builder 配置每通道输入类型。 上电后验证测量值读取正常。 检查通道故障状态，确认无开路报警。
使用注意事项 电压通道禁止超额定输入电压，过压会损坏 ADC 输入电路。 传感器布线使用屏蔽电缆减少 EMI 噪声。 组隔离不替代逐通道隔离，高浪涌应用场景需选逐通道隔离型号。 可拆卸端子块必须完全锁止，松动会造成间歇通道掉线。
