描述

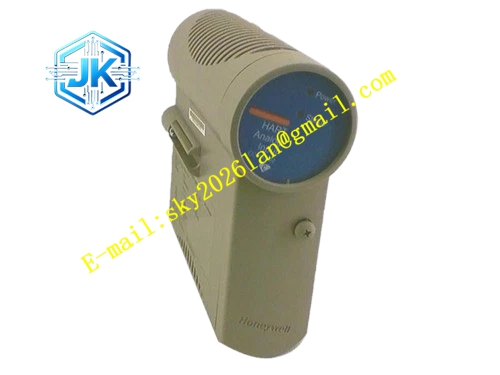

HONEYWELL CC-PAIH02
技术规格： 16 通道，全部通道支持差分 / 单端软件切换；输入信号 4-20mA、0-5V、1-5V；16 位 ADC；全通道扫描周期 50ms；共模抑制 70dB；60Hz 常态抑制 19dB；通道间串扰 – 60dB；最大差分输入电压 ±30V；电压输入阻抗大于 10MΩ；24VDC 背板供电；23.5℃精度 ±0.075% FS，0~60℃精度 ±0.15% FS；配套非冗余底座 CC-TAIX01，冗余底座 CC-TAIX11。
功能特点： 全通道差分输入，在强电磁干扰现场抑制共模噪声；支持 HART7 协议透传，读取智能变送器多变量与诊断信息；内置两线制变送器回路限流供电，一类二区非易燃认证；全通道开路、短路、超量程诊断；支持 IOTA 底座冗余配置，主备模块无扰切换；RC 单极点滤波，抑制工频干扰；模块支持热插拔。
应用场景： 强电磁环境下高精度仪表采集；长距离敷设变送器信号采集；化工防爆区 HART 仪表集中采集；电厂高干扰区域温度压力监测；升级改造原有 CC-PAIH01 卡件的项目。
性能参数： 滤波截止频率 6.5Hz；长期温漂 20ppm/℃；回路供电独立限流保护；差分模式下抗共模干扰能力优于单端模块；通道隔离，单通道故障隔离。
材质构成： PCB 基板 FR4 阻燃板材，G3 三防 conformal 涂层；外壳阻燃 PC 塑料；背板连接器镀金；IOTA 端子底座尼龙绝缘，接线端子铜合金镀金。
结构特征： C 系列单槽立式机架卡件，模块与 IOTA 端子底座分离式设计；正面电源、通讯、故障、通道报警 LED 指示灯；模块两端机械卡扣，垂直固定于 I/O 机架插槽。
工作原理： 现场变送器信号接入 IOTA 端子，差分信号送入模块信号调理电路，抑制共模干扰，经 ADC 转换为 16 位数字量；数字测量值通过背板总线上传 C300 控制器；HART 数字信号叠加在模拟信号上透传至设备管理软件，读写仪表参数；模块实时检测回路电气故障，报警上传 DCS 系统。
安装要求： 安装于 C 系列标准 I/O 机架，可兼容原有 CC-PAIH01 配套 IOTA 底座；差分信号电缆采用双绞屏蔽线，单端机柜接地；强电电缆与信号电缆分开敷设，间距≥30cm；防爆区域按照防爆规范施工；机柜接地电阻≤4Ω。
使用注意事项： 差分模式适合长线、高干扰测点，普通测点可配置为单端；HART 功能需要在系统软件中开启对应通道；模块可以直接替换老款 CC-PAIH01，但需要重新核对通道组态；不支持热电偶、热电阻直接接入；插拔模块做好静电防护。
