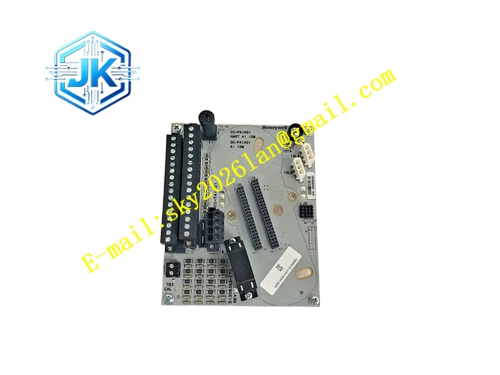

HONEYWELL CC-PAIH01
技术规格 机架背板 24VDC 供电；16 路模拟输入通道；支持 4‑20mA 两线制 HART 变送器；16 位模数转换精度；内置 HART 调制解调电路；通道组电气隔离；支持模块热插拔；适配 CC‑TAIX01 端子底座。
功能特点 采集现场压力、流量、液位、温度变送器 4‑20mA 工艺信号；透传并解析 HART 协议数据，获取仪表故障、组态信息；回路断线检测功能；模块级硬件自诊断，故障信息上传 DCS 操作站；支持冗余运行模式；维护时热插拔无需系统停机；单通道故障不会影响其余通道正常采集。
应用场景 石油炼化、化工、天然气、火电 Experion PKS C300 DCS 机柜；HART 智能变送器信号采集；装置关键工艺参数监测回路；需要获取仪表诊断信息的控制站点。
性能参数 工作温度‑40℃~70℃；湿度 5%‑95% 无凝露；信号采集总精度 ±0.05% FS；隔离耐压 1500VAC；满足 IEC61131‑2 工业电磁兼容标准；屏蔽线缆最大敷设距离 500 米。
材质构成 FR‑4 多层工业印制电路板；部分版本带 G3 等级三防防护涂层；镀金背板金手指连接器；高精度 AD 转换芯片；HART 解调元器件；防静电阻燃塑料面板。
结构特征 标准 C 系列机架插卡式模块；面板设置多组通道状态 LED 指示灯；后侧金手指对接 I/O 机架背板总线；模块底部直接插接 IOTA 端子底座；设置防呆定位凸起，杜绝反向插装；板面印刷型号、版本标识。
工作原理 现场 HART 变送器输出 4‑20mA 模拟信号叠加 HART 数字调制信号，经由 CC‑TAIX01 端子底座送入本模块；内部电路完成信号调理、隔离，模数转换器把模拟量转换为数字工艺值；独立 HART 解调电路提取数字报文，解析仪表状态信息；处理完成的数据通过机架背板总线上传给 C300 控制器；持续监测回路电流，识别断线、短路故障并上报报警。
安装要求 拆装全过程佩戴防静电手环；垂直平稳插入 C300 I/O 机架槽位，锁紧模块卡扣；必须配套 CC‑TAIX01 对应端子底座；机柜保护接地系统接地电阻符合系统规范；模拟信号屏蔽电缆执行单点接地；确认模块固件版本与控制器工程组态版本匹配。
使用注意事项 严禁带电拔插 IOM 模块；高压信号禁止接入模拟输入端子；模拟信号线缆远离变频器、大功率电机动力电缆；出现通道故障优先排查现场变送器以及外部接线；定期检查端子底座接线螺钉紧固状态；三防版本不可使用强有机溶剂擦拭电路板涂层。
