描述

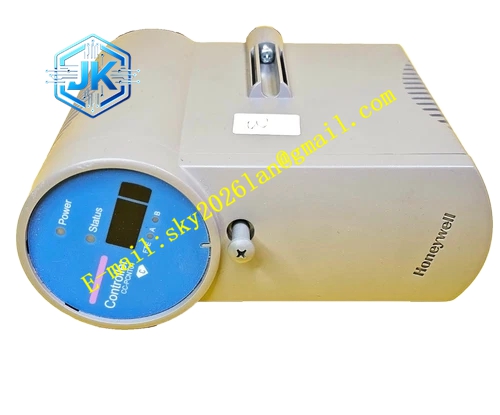

HONEYWELL CC-IP0101 51410056-175
技术规格： Profibus DP 单总线接口；背板 C 系列总线对接 C300 控制器；背板 24VDC 供电，典型功耗 380mA；支持最多 127 台 Profibus DP 从站；波特率 9.6kbps 至 12Mbps 自适应；工作温度 – 20℃至 60℃；存储温度 – 40℃至 85℃；湿度 5% 至 95% 无凝露；通道隔离耐压 1500VAC；CE、UL、Class I Div 2 防爆认证。
功能特点： 完成 C300 控制器背板总线数据与 Profibus DP 总线协议转换；支持 DP 周期过程数据交换，读取从站测量值，下发控制输出；支持 DP 非周期读写，访问从站参数、诊断信息；总线故障诊断，识别总线短路、终端缺失、从站掉线；支持热插拔，模块在线更换不影响 C300 控制器运行；支持冗余底座配置，实现网关 1:1 冗余。
应用场景： 化工装置 Profibus DP 变频器、电机保护器接入 C300 DCS；电厂辅机 DP 远程 I/O 信号采集；水处理 DP 总线智能仪表通讯；制药工厂 DP 总线设备与 Experion PKS 系统对接。
性能参数： DP 总线周期刷新时间可组态，满足常规控制回路时序；总线报文 CRC 校验，通讯出错自动重试；从站掉线故障上报延迟小于扫描周期；总线隔离电路阻断现场侧干扰串入 C300 背板总线。
材质构成： FR4 阻燃 PCB，G3 三防涂覆；Profibus 总线接口内置 ESD、浪涌防护；背板连接器镀金；外壳灰色阻燃 PC 工程塑料；内部通讯处理器为工业级。
结构特征： C 系列标准单插槽立式卡件；正面面板带有 Profibus 总线、背板通讯、电源、故障 LED 指示灯；Profibus DB9 总线接口前置；模块两侧弹性卡扣，锁定在 C 系列 I/O 机架槽位；配套专用 IOTA 端子底座。
工作原理： C300 控制器通过 C 系列背板总线下发控制设定值，网关模块将数据打包为 Profibus DP 周期报文发送至 DP 总线上的从站设备；DP 从站上传的状态、测量数据，网关接收校验后转换为背板总线数据上传 控制器；模块持续监测总线电平与从站应答，总线断线、从站失联时生成诊断报警，上传至 Experion 操作站。
安装要求： 垂直安装于 C 系列 I/O 机架通讯槽位，配套对应 IOTA 底座；Profibus 总线使用紫色 DP 专用屏蔽电缆，总线两端安装终端电阻；总线线缆单点机柜接地；DP 线缆和动力电缆分开敷设，间距大于 30 厘米；机柜接地电阻≤4Ω。
使用注意事项： DP 总线终端电阻只在总线首尾两端接入，中间节点不启用终端；总线段超过长度限制必须增加中继器；组态时从站 GSD 文件版本和硬件匹配；带电插拔模块佩戴防静电手环；总线短路会造成整个 DP 网段通讯中断，排查前隔离网段。
