描述

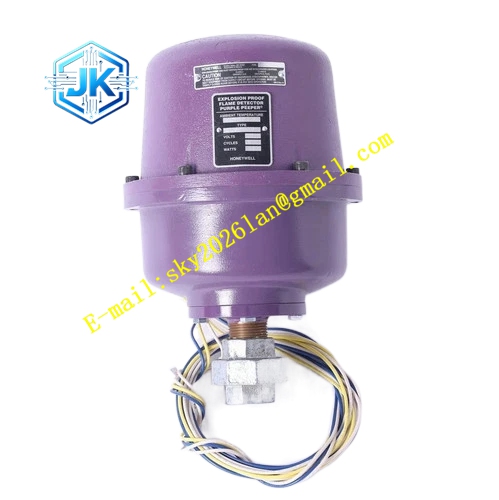

Honeywell C7061F2001
技术规格
- 品牌： Honeywell
- 型号： C7061F2001
- 产品类型： 防爆型动态自检紫外线火焰探测器
- 检测原理： 紫外线辐射检测
- 自检方式： 动态自检紫外线传感管
- 配套控制器： R7861、R7061、R4348、7800 系列燃烧程序控制器
- 安装接口： 1 英寸 NPT 内螺纹
- 电气额定值： 115/230VAC，50/60Hz
- 环境温度： -20°C 至 +70°C
- 储存温度： -50°C 至 +80°C
- 外壳防护： IP65
- 重量： 约 6.6 kg
- 石英视窗耐压： 约 690 kPa
功能特点
- 采用防爆外壳，适用于危险区域安装。
- 内置动态自检功能，周期性检查紫外传感器状态。
- 可检测火焰初始阶段产生的紫外线辐射。
- 支持水平、垂直或任意角度安装。
- 紫外线传感管和石英观察窗可现场更换。
- 两个探测器可并联使用，提高火焰检测可靠性。
- 防爆外壳具备较高机械强度和耐压能力。
应用场景
- 燃气燃烧器火焰监测
- 燃油燃烧器火焰监测
- 石油、化工、天然气燃烧系统
- 危险区域燃烧设备火焰检测
- 工业锅炉和加热炉安全保护
- 需要防爆认证的燃烧控制场合
性能参数
- 检测波段： 紫外线辐射
- 快门频率： 配合 7800 系列约 0.2 Hz；配合 R4348/R7061 约 1 Hz
- 石英视窗耐压： 约 690 kPa
- 工作温度： -20°C 至 +70°C
- 储存温度： -50°C 至 +80°C
- 探测器至放大器最大电缆长度： 300 米
- 并联探测器数量： 不超过 2 个
材质构成
- 防爆金属外壳
- 紫外线传感管
- 高强度石英观察窗
- 摆动式快门机构
- 信号放大及连接组件
- 彩色编码导线
- 防爆密封及紧固组件
结构特征
- 重型防爆外壳，重量约 6.6 kg。
- 外壳铆钉位于顶部，可按 120 度增量调整安装方向。
- 安装法兰为 1 英寸 NPT 内螺纹。
- 石英视窗耐压等级高于 C7061A 版本。
- 外壳符合 IP65 防护要求。
- 具备防爆密封结构和机械强度加强设计。
工作原理
C7061F2001 通过防爆外壳内的紫外线传感器检测火焰辐射。摆动式快门周期性遮挡紫外线，使系统能够验证传感器管是否正常工作。探测器将信号送至配套放大器或控制器，控制器根据信号判断火焰状态。防爆外壳可防止内部电气部件成为外部爆炸性环境的点火源。
安装要求
- 仅与霍尼韦尔指定控制器配合使用。
- 安装位置应符合危险区域电气安装规范。
- 布线应符合 NEC Class 1 或当地防爆区域布线要求。
- 探测器与放大器之间电缆长度不超过 300 米。
- 并联使用时不超过两个探测器。
- 安装时确保铆钉位于顶部，并按 120 度增量调整方向。
- 防爆外壳紧固件应保持完好，不得随意更换。
使用注意事项
- 在危险区域安装和维护前，必须确认区域安全状态。
- 不得在通电状态下打开防爆外壳。
- 定期清洁石英观察窗，避免灰尘、油污影响检测。
- 不要拆下石英观察窗进行清洁。
- 确保防爆密封面和紧固件完好。
- 环境温度超过 70°C 时应采取隔热或冷却措施。
- 更换部件后需进行功能测试和密封检查。
