描述

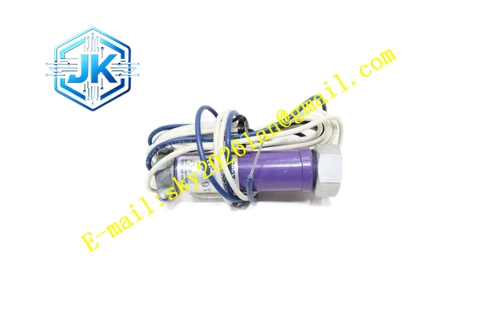

Honeywell C7027A1023
技术规格
- 探测波段：190-270nm 紫外波段
- 探测响应时间：≤0.2 秒
- 输出信号：引线直接连接火焰控制端子，无内置继电器
- 供电电压：120V AC 50/60Hz
- 工作温度：-20℃至 + 60℃
- 探测视角：45° 窄锥形视场
- 防护等级：IP40
功能特点 超小外形设计，适配燃烧器总成内极狭窄的安装空间。 配套耐高温引线，可承受燃烧器附近的环境高温。 响应时间≤0.2 秒，快速触发熄火保护。 兼容全系列霍尼韦尔 inline 火焰控制模块，即插即用。 运行功耗低于 2VA。 快门式窗口设计，减少油烟在传感器表面积聚。
应用场景 家用热风炉火焰检测 小型商用热水器火焰监测 小型燃气燃烧器长明火探测 存量安装中微型火焰探测器故障的替换备件
性能参数
- 探测距离：1.5 米范围内可稳定检测长明火
- 环境光抗扰度：直射 3000lux 可见光不触发误动作
- 绝缘电阻：≥20MΩ
- 引线长度：1 米标配耐高温导线
- 安装螺纹：M14×1mm
材质构成 镀镍黄铜微型外壳 紫外光敏检测管 石英玻璃检测窗 耐高温硅橡胶绝缘引线 橡胶应力消除护套
结构特征 超短圆柱形黄铜外壳。 前端为石英玻璃检测窗。 后端直接引出两根耐高温引线。 紧凑安装螺纹适配标准燃烧器观察口。
工作原理 长明火发出的紫外辐射穿过石英窗照射到内部紫外光敏管，光敏管受紫外照射导通，通过引线向火焰控制模块传输火焰存在信号。当火焰熄灭、紫外辐射消失，光敏管截止，控制模块在安全时限内触发熄火停机。
安装要求 将探测器旋入燃烧器长明火观察口，拧紧密封。 引线远离点火高压线布设，保持≥10cm 间距。 引线按接线图接至火焰控制端子，无极性要求。 上电后确认长明火触发信号在 0.2 秒内输出正常。
使用注意事项 禁止将引线与点火电缆并行布设，点火电磁干扰会触发虚假火焰信号。 石英窗表面积聚油雾会阻挡紫外透射，油烟环境需每季度清洁窗口。 禁止将探测器引线剪短至 50cm 以下，引线过短会增大线路损耗、降低探测灵敏度。 长期在 60℃以上环境运行会损坏内部光敏管。
