描述

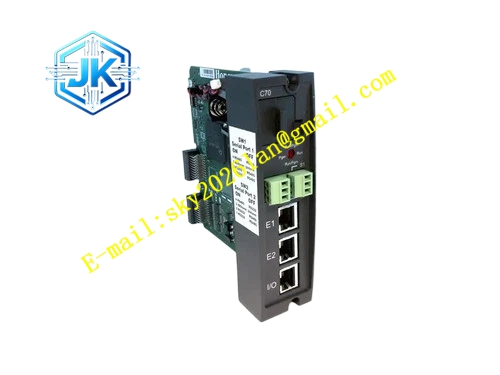

Honeywell 900C32-0140
技术规格
- 适配机架：HC900 标准扩展 I/O 机架
- 总线连接：专用扁平扩展电缆连接主机
- 最大扩展距离：5 米
- 支持模块数量：每机架最多 8 块 I/O 模块
- 供电：5VDC 由背板供给
- 工作温度：0℃~+60℃
- 总线速率：2Mbps
功能特点 透明总线扩展，主机无需额外配置即可识别扩展机架模块。 板载总线信号整形电路，补偿长距离传输的信号衰减。 扩展连接故障自动诊断，触发通讯异常报警。 LED 指示扩展链路连接状态、通讯活动状态。 支持热插拔更换，单模块更换不影响其余机架运行。
应用场景 HC900 系统 I/O 点位扩展 机柜内分区域布置 I/O 模块的通讯连接 老扩展机架接口板故障备件替换 控制系统扩容改造的机架通讯单元
性能参数
- 总线延迟：小于 2ms
- 信号整形补偿：10 米线缆信号幅度补偿
- 故障检测响应：小于 100ms
- 绝缘耐压：1500VAC
材质构成 FR4 PCB 基板 总线信号缓冲芯片 镀金总线连接器 光电隔离器件 ABS 阻燃塑料外壳
结构特征 长方形 DIN 导轨安装模块 扩展机架最左端专用槽位安装 侧面扩展电缆接口连接主机 CPU 前面板 LED 指示链路状态 底部总线触点对接机架背板
工作原理 主机 CPU 通过扁平扩展电缆发送 I/O 总线信号到本接口模块，板载信号缓冲整形电路放大、恢复传输畸变的总线信号，再通过背板分发到机架上所有扩展 I/O 模块。扩展模块的回传数据经过本模块打包，传回主机 CPU。链路监测电路实时检测扩展电缆连接状态，连接断开时生成通讯故障标志上传主机。
安装要求 模块安装在扩展机架最左端专用槽位。 专用扩展电缆两端插接主机和本模块接口，锁紧卡扣。 上电后检查 LED 状态，确认主机识别到所有扩展 I/O 模块。 扩展电缆远离动力电缆敷设。
使用注意事项 扩展电缆长度不可超过 5 米，过长会造成信号畸变通讯失败。 带电插拔扩展电缆会造成主机丢机架，触发工艺报警。 接口板损坏会造成整个扩展机架离线，更换后需重新核对所有 I/O 点位状态。
