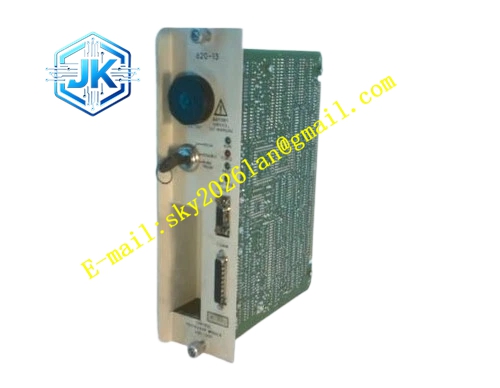

Honeywell 620-2616
技术规格
- 通道数量：6 路热电偶输入通道
- 支持分度号：J、K、T、E、S、R 型热电偶
- 冷端补偿精度：±0.3℃
- ADC 分辨率：16 位
- 测量精度：±0.2℃满量程
- 通道隔离：500VAC 组间隔离
- 工作温度：0℃~+60℃
- 热插拔支持：是
功能特点 板载铂电阻冷端补偿，消除端子温度变化带来的测温偏差。 毫伏级信号仪表放大，适配长距离热电偶补偿导线传输。 每路通道独立断线检测，热电偶断开时触发通道故障报警。 软件可选分度号，单个通道独立配置对应热电偶类型。 数字低通滤波，抑制工业现场电磁干扰带来的温度信号跳变。 测量数据直接换算为摄氏温度上传 CPU，无需上位机额外运算。
应用场景 加热炉、锅炉炉膛高温温度采集 热处理工艺过程温度监测 烟道、尾气排放温度测量 反应釜壁面高温监测 IPC620 控制系统温度采集通道备件替换
性能参数
- 采样速率：每通道 20Hz
- 共模抑制比：90dB 以上
- 断线检测响应：小于 250ms
- 零点温漂：±25ppm/℃
- 通道间串扰：-65dB 以上
材质构成 FR4 低噪声 PCB 基板 高精度仪表运算放大器 16 位 ADC 转换芯片 铂电阻冷端补偿元件 光电隔离器件、TVS 浪涌二极管 镀金背板金手指、阻燃塑料前面板
结构特征 标准欧卡尺寸，适配 IPC620 机架槽位 前部接线端子丝印对应热电偶正负极 后部金手指对接背板 I/O Link 总线 内置冷端补偿传感器靠近端子排位置 低噪声模拟电路区域做屏蔽覆盖，降低数字电路干扰
工作原理 热电偶根据温差产生毫伏级热电势信号，通过补偿导线接入模块端子。板载铂电阻测量端子处的冷端温度，仪表放大器将毫伏信号放大到 ADC 适配范围。模数转换芯片将模拟电压转为数字值，内部逻辑按照热电偶分度表换算成实际温度值。同时监测回路阻抗，阻抗开路时判定热电偶断线，触发故障报警。换算完成的温度值打包成通讯帧上传 CPU。
安装要求 使用匹配对应分度号的热电偶补偿导线，不可用普通铜线替代。 补偿导线远离动力电缆敷设，避免感应干扰。 软件中逐通道设置对应热电偶分度号。 模块端子位置避免直接被空调直吹，保持冷端温度稳定。 校准零点和满度后再投入正式测量。
使用注意事项 补偿导线极性接反会造成温度显示反向偏差。 热电偶不能接入外部电源信号，会直接烧毁放大芯片。 高温环境定期校准冷端补偿，保证测温精度。 不可随意更换板载放大电路精密电阻。
