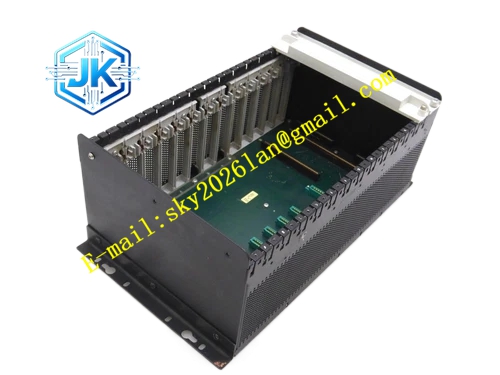

Honeywell 620-10
技术规格 输入电压：24V DC，允许波动范围 20V~30V DC 输出通道：+5V DC、+12V DC、-12V DC 多路稳压输出 最大输出总功率：适配单机架满配 LPM 负载 保护类型：输入反接保护、浪涌保护、输出过流、过压、短路保护 工作温度：0℃ ~ +60℃ 绝缘等级：输入输出隔离 250V AC
功能特点 输入防反接二极管，电源极性接反不会烧毁后端板卡。 TVS 浪涌吸收电路，抑制电网、现场雷击感应电压尖峰。 多级 LC 滤波，降低输入电源纹波，给背板提供低噪声直流电源。 多路独立稳压回路，各路输出电压稳定，单路过流不影响其余输出轨。 硬件保护锁存，故障切断输出，避免后端大量板卡烧毁。 电源状态信号输出，给看门狗子板提供电源正常状态信号。
应用场景 620 机架电源输入故障、输出电压不稳维修备件 老装置机架电源纹波大、频繁低压报警替换 机架扩容负载增加，原电源板带载不足更换 雷击、浪涌造成电源板保护锁存故障维修
性能参数 输出电压稳压精度 ±2% 输出纹波峰峰值＜20mV 过流保护动作时间＜5ms 反接保护无反向电流，极性接反无输出不损坏器件
材质构成 FR4 高耐温阻燃 PCB 基板 大功率稳压芯片、续流肖特基二极管 功率电感、电解滤波电容、陶瓷高频电容 TVS 浪涌管、限流保险丝、功率电阻 螺丝输入输出端子、镀金背板连接器、电源状态 LED
结构特征 标准插卡电源板，安装在机架电源专用插槽 前面板设置电源正常、故障指示灯 板上功率器件自带铝散热片，被动散热 输入、输出分开端子区域，丝印输入输出标识
工作原理 外部 24V DC 电源接入输入端子，经过保险丝、防反接二极管、TVS 浪涌防护，送入 LC 滤波电路，之后分多路稳压转换电路，分别生成 5V、+12V、-12V 稳压电源输出到机架背板，给所有 LPM 子板供电。每一路输出配置独立过流、过压检测，参数超限立刻锁存切断输出，同时送出电源故障状态信号给看门狗监测板。
安装要求 输入电源线缆线径满足最大负载电流要求，端子紧固到位，防止发热打火。 输入 24V 电源必须配备前端熔断器，和板内保险丝分级保护。 散热风道通畅，散热片不能被线缆、灰尘遮挡。 更换备件之后，上电使用万用表核对各路输出电压，确认参数正常。
使用注意事项 保护锁存触发之后，必须断开输入电源等待放电，重新上电才能恢复输出。 电解电容长期运行会鼓包漏液，定期外观巡检，电容老化直接更换电源板。 禁止超出额定总负载接入过多 LPM 板卡，会持续触发过流保护。
