描述

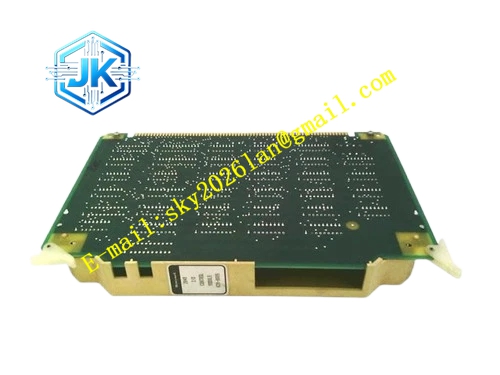

Honeywell 620-0085
技术规格 内存类型：高速静态 SRAM 扩展容量：配套固定容量 SRAM 颗粒 总线接口：LPM 主板内部并行内存总线 供电：5V DC 工作温度：0℃ ~ +60℃ 数据保持：断电无电池备份，断电数据清空
功能特点 扩展主控板运行内存，支持加载更多 PID 回路、顺序控制逻辑、联锁程序。 扩大趋势采样缓存空间，延长本地趋势记录存储时长。 硬件总线时序匹配，无需软件组态，主板上电自动识别扩容内存。 内存奇偶校验，实时检测内存读写错误，校验出错立刻上报告警。 低功耗设计，扩容后不会显著增加主板供电负载。
应用场景 LPM 控制器组态点数超出基础内存容量扩容 增加长时间本地趋势记录存储需求 复杂顺序联锁逻辑下装内存不足故障维修替换 存量老机架 LPM 控制器性能升级扩容
性能参数 内存读写访问时间小于 120ns 奇偶校验错误检出率 100% 总线时序偏差控制在 1ns 以内，不影响主控扫描周期 绝缘电阻＞1000MΩ
材质构成 FR4 高 TG PCB 基板 高速 SRAM 存储芯片、奇偶校验逻辑芯片 精密上拉下拉电阻、高频去耦陶瓷电容 ESD 放电管、镀金板对板内存插槽连接器
结构特征 小型插装子板，垂直安装在 LPM 主控板内存专用插槽 板身轻薄，不遮挡主板散热风道 板上丝印安装方向标识，防反插定位缺口 无外置接线端子，纯板内总线对接结构
工作原理 上电之后主控板内存控制器自动扫描识别本扩展板，把扩展内存空间映射到主控地址总线，和板载基础内存合并为统一运行内存。组态、过程变量、趋势缓存分配到全部内存空间。每次内存读写自动生成奇偶校验码，读取时比对校验码，校验不一致判定内存故障，锁存故障标记，上传系统报警。断电之后 SRAM 内部所有数据全部清空，上电重新加载组态。
安装要求 断电状态插拔，安装前释放静电，佩戴防静电手环。 内存插槽完全压紧，接触不良会出现随机内存报错、组态丢失。 必须使用和主控固件兼容版本，固件版本过低无法识别扩展内存。 内存板安装完成后上电，查看系统诊断界面确认内存总容量识别正常。
使用注意事项 SRAM 不具备断电保存能力，组态保存在主控 EPROM，上电自动加载至内存。 静电是内存芯片主要损坏原因，备件全程存放防静电屏蔽袋。 内存报错典型现象是组态下装失败、趋势记录异常、回路随机异常。
