描述

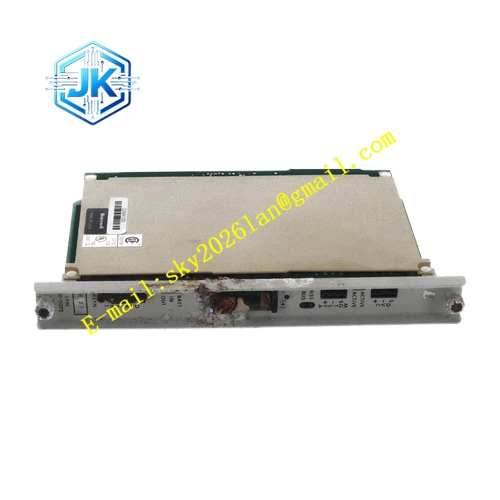

Honeywell 620-0072
技术规格 处理器：16 位工业专用 CPU 运行内存：板载静态 SRAM，配套外置内存扩展插槽 供电：背板 5V DC、±12V DC 多路供电 工作温度：0℃ ~ +60℃ 通讯接口：并行背板总线、系统局域网接口 固件存储：片载 EPROM 存储系统固件与基础算法 防护等级：IP20，机柜机架插槽安装 支持单卡独立运行，支持多卡机架并行扩展控制点位
功能特点 独立执行 PID、比值、分程、前馈等连续控制算法，回路扫描周期由硬件时钟固定调度。 采集配套 I/O 子板上传的模拟量、数字量过程信号，完成量程换算、滤波、报警判断。 向上位操作站上传实时过程值、趋势曲线、报警事件、操作记录。 内置硬件看门狗电路，CPU 程序跑飞时自动触发硬件复位，保障回路不持续异常输出。 具备通道故障诊断功能，识别 I/O 总线断线、信号超量程、通讯中断故障并上报告警。 支持组态离线固化、在线参数修改，参数修改不会中断正在执行的控制回路。
应用场景 霍尼韦尔 620/9000 DCS 系统 LPM 控制器故障更换 小型化工装置、余热电站存量老系统控制回路维修备件 老机组技改、扩容增加控制回路配套 LPM 主控板 装置年度检修预防性备件储备
性能参数 最小控制扫描周期 100ms，扫描周期可通过硬件拨码设置 模拟量转换精度 12 位，PID 运算浮点精度满足常规工艺调节需求 看门狗复位响应时间小于 20ms 绝缘电阻常温状态大于 1000MΩ 总线通讯校验采用奇偶校验，单帧报文错误直接丢弃不参与运算
材质构成 PCB 基板采用 FR4 UL94V0 阻燃板材，高耐温基材适配工业高温机柜 前面板黑色阻燃工程塑料，集成电源、运行、故障、通讯 LED 指示灯 边缘镀金背板连接器、子板插槽连接器，提升长期插拔抗氧化能力 CPU、EPROM、SRAM、逻辑门阵列芯片，搭配低温漂金属膜电阻、高频陶瓷电容 小型铝制挤压散热片，导热硅胶贴合主处理芯片，被动散热
结构特征 标准欧式长条插卡结构，适配 620 系列机架标准插槽 板卡外侧设置金属助拔拉手，维护时方便拔出，防止板卡拉扯变形 板卡边缘设置防反插定位凸耳，反向无法插入机架插槽，避免电源反接烧毁 板上预留多个子板对接插槽，对接 I/O 调理子板、通讯子板、内存扩展子板 前面板设置拨码开关，用于设置机架节点地址、扫描周期、通讯波特率
工作原理 上电之后，板卡先执行硬件自检，读取 EPROM 内部固件程序，识别机架上挂载的全部 I/O 子板与通讯子板。自检完成后加载固化控制组态，按照设定扫描周期轮询 I/O 子板采集现场信号，完成量程转换与数字滤波，执行 PID 等控制算法，计算输出值下发至输出 I/O 子板。同时持续接收操作站下发设定值、模式切换指令，把报警、趋势、事件报文上传系统总线。看门狗电路持续监测 CPU 运行状态，CPU 停止喂狗信号时立刻触发硬件复位重启。
安装要求 必须断电状态插拔板卡，操作前释放人体静电，全程佩戴防静电手环。 背板连接器对准机架插槽，垂直均匀按压到位，避免连接器引脚弯折、虚接。 安装完成之后核对前面板节点地址拨码，和系统组态地址保持一致。 机柜内部风道保持通畅，散热片表面无灰尘堆积，避免芯片过热降频死机。 机架保护接地可靠，接地电阻≤4Ω，降低工业环境电磁干扰。
使用注意事项 严禁带电插拔，带电插拔会击穿总线驱动芯片，造成整个机架总线瘫痪。 固件版本必须和整套 620 系统版本匹配，版本不匹配会出现组态无法加载、通讯中断。 EPROM 芯片有紫外线擦除特性，备件存放避免强光、紫外线长期照射，防止固件丢失。 组态下装过程禁止断电，断电会造成组态损坏、板卡启动失败。 长期存放备件必须放置在防静电屏蔽袋内，远离潮湿、腐蚀性气体环境。
