描述

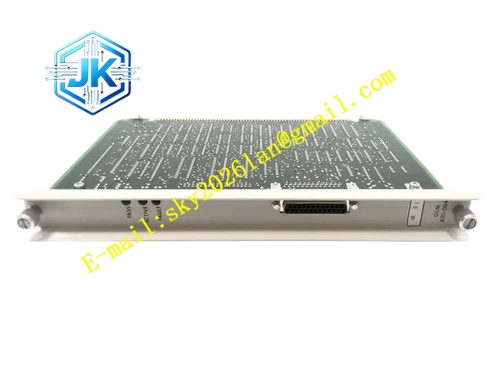

Honeywell 620-0048
技术规格 适配总线：HPM 内部 32 位并行地址数据总线 信号驱动电压：3.3V / 5V 兼容 最大挂载子板数量：匹配 HPM 全插槽满配容量 供电：5V DC 背板供电 工作温度：0℃ ~ +60℃ 信号延迟：单通道固定纳秒级延迟
功能特点 总线信号整形、边沿加速，修复长走线造成的信号缓慢畸变。 增强总线驱动电流，支持满插槽多子板同时挂载。 总线冲突检测，多子板同时抢占总线时标记故障并上报 CPU。 ESD 浪涌泄放保护，释放总线静电电荷，保护各个子板输入引脚。 无源时序匹配，不改变总线原始通讯时序，无需软件组态。
应用场景 HPM 满配多子板扩容之后总线驱动不足故障维修 HPM 随机子板识别失败、内存读取报错备件替换 高温机柜内总线信号衰减、通讯不稳定故障处理 老旧 HPM 主板总线缓冲芯片老化改造更换
性能参数 总线时序偏移控制在 0.8ns 以内，不破坏总线握手逻辑 总线冲突检出响应时间小于 1 个总线时钟周期 ESD 防护等级满足工业机柜静电标准 绝缘电阻＞1000MΩ
材质构成 高 TG FR4 PCB 基板 高速总线缓冲、驱动逻辑芯片 精密上拉下拉金属膜电阻、高频去耦陶瓷电容 ESD 放电管、镀金多针连接器
结构特征 长条扁平插卡，安装在 HPM 主板和背板之间的总线通道 多组并行连接器，分别对接 CPU 总线、各个子板插槽总线 板身丝印总线方向标识，区分输入侧、输出侧 轻薄设计，不遮挡机箱散热风道
工作原理 CPU 发出的地址、数据、控制信号送入缓冲板，驱动芯片提升信号驱动能力，对信号边沿整形之后分发到各个子板插槽。实时监测总线请求信号，多个子板同时发起总线访问时识别总线冲突，锁存故障标记上传 CPU 报警。ESD 器件在线路上持续泄放静电脉冲，避免静电击穿子板输入芯片。
安装要求 必须断电拆装，全部子板拔出之后再拆装本缓冲板，防止总线短路。 连接器对齐压紧，接触不良直接造成总线随机报错、子板丢失。 总线信号链路不可额外增加延长转接排线，会抵消驱动增强效果。
使用注意事项 缓冲板损坏典型现象是 HPM 上电随机识别不到部分子板，重启后偶尔恢复。 不可在同一总线链路叠加多块缓冲板，会造成时序偏移，整机启动失败。 高速逻辑器件，全程严格防静电管控。
