描述

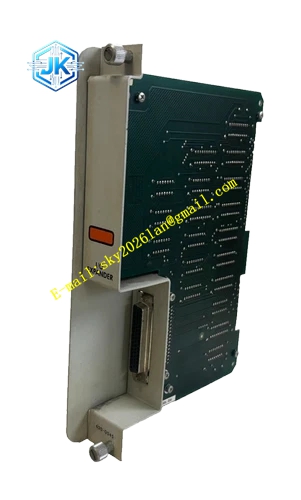

Honeywell 620-0044
技术规格 输入通道：多路独立 DI 采集通道 输入信号类型：无源干接点、24V DC 有源开关信号 隔离方式：通道间光电隔离，隔离电压 300V AC 防抖滤波时间：硬件固定，20ms 供电：5V DC 由 HPM 主板供给 工作温度：0℃ ~ +60℃ 输入最大电压：30V DC
功能特点 每一路通道独立光电隔离，外部线路短路、串电不会损坏 HPM 主控。 硬件 RC 防抖滤波，滤除接点抖动、电磁干扰带来的误触发脉冲。 通道状态实时回传 CPU，通道断线、短路故障单独标记报警。 支持接点常开、常闭组态定义，软件配置逻辑极性。 低功耗设计，多路通道同时接入不增加主板负载。
应用场景 HPM 机箱本地辅助开关量信号采集 机柜门禁、就地急停按钮、风机状态接点采集 撬装装置配套本地 DI 信号采集 存量 HPM 本地开关量通道漂移、隔离损坏维修替换
性能参数 通道响应延迟固定 20ms，和硬件防抖时间匹配 通道串扰低于 – 60dB，单通道故障不扩散至其他通道 接点导通识别阈值稳定，接触电阻小于 2kΩ 判定接通 绝缘电阻＞1000MΩ
材质构成 FR4 UL94V0 阻燃 PCB 高速光电隔离芯片、限流金属膜电阻 RC 滤波聚酯电容、TVS 浪涌吸收二极管 镀金板对板连接器、接线端子排
结构特征 插装式子板，安装于 HPM 本地 I/O 扩展插槽 板外侧引出螺丝接线端子，丝印通道编号与极性 板上预留状态 LED，每通道对应独立指示灯，直观查看接点状态
工作原理 外部开关接点信号接入端子，先经过 TVS 器件吸收浪涌电压，再进入 RC 防抖滤波电路消除接点机械抖动，之后送入光电耦合器实现电气隔离，转换为板内标准逻辑电平送入采样寄存器，CPU 周期性读取寄存器状态，根据组态极性判定开关状态，生成状态报文和通道故障标记。
安装要求 开关量信号线使用屏蔽控制线，远离大功率动力电缆敷设。 有源 24V 输入回路极性严格按照端子标识接线，反接不会烧毁通道，但无法识别信号。 更换备件前确认接入的急停、联锁接点，必要时提前旁路，防止联锁误动作。
使用注意事项 通道仅支持低压 24V 信号，禁止接入 220V 交流电压，会击穿隔离光耦。 机械接点频繁抖动场景，不可修改硬件防抖时间，如需更快响应需要选用 UCN IOP 卡件。 端子积灰氧化会造成信号时断时续，定期紧固、清洁端子触点。
