描述

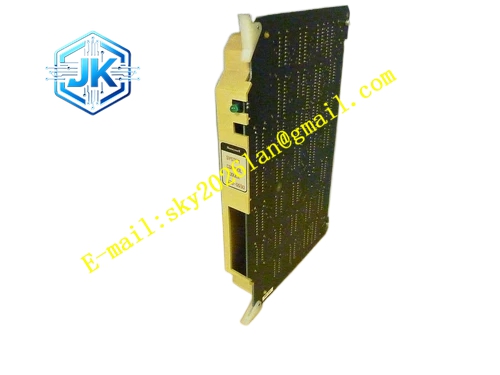

Honeywell 620-0030
技术规格 扩展总线：HPM 本地 I/O 串行扩展总线 支持挂载子卡数量：最多 4 块本地 I/O 子卡 供电：5V DC 工作温度：0℃ ~ +60℃ 总线隔离：250V AC 隔离
功能特点 本地扩展总线时序驱动，扩展 I/O 数据转发至 HPM CPU。 扩展子卡供电管理，短路时切断扩展支路，保护主控。 扩展通道故障独立诊断，定位到子卡与通道。 不占用 UCN 总线带宽，减轻 UCN 网络负载。
应用场景 HPM 机箱附属温度、风扇、电源额外信号采集 小型撬装装置 HPM 本地少量 I/O 点位扩展 TDC3000 存量 HPM 本地扩展接口损坏维修备件
性能参数 扩展总线扫描周期固定，扫描速率匹配本地监测需求 单路子卡短路不会影响 HPM 主 CPU 和 UCN 通讯 报文校验机制，错误数据丢弃不上送
材质构成 FR4 阻燃 PCB 基板 串行总线驱动芯片、隔离光耦 电源开关 MOS、去耦电容、镀金连接器
结构特征 插装子板，预留多组子卡插槽接口 板上丝印扩展总线编号、子卡通道定义 扁平布局适配 HPM 机箱内部空间
工作原理 HPM CPU 下发读取指令至本接口板，接口板按照总线时序轮询挂载的本地 I/O 子卡，采集子卡通道状态、模拟数值，打包回传给 CPU；CPU 输出指令下发至接口板，转发至对应本地输出子卡驱动负载。支路电流监测，扩展回路短路立刻切断支路供电并上报故障。
安装要求 本地 I/O 子卡依次接入扩展接口，不超最大挂载数量。 扩展信号线短距离布线，减少干扰。 更换前确认扩展 I/O 点位是否关联联锁逻辑，必要旁路。
使用注意事项 本地扩展 I/O 仅适合机柜附属辅助信号，不能替代 UCN IOP 用于工艺控制回路。 扩展总线故障时，UCN 主控制回路不受影响。
