描述

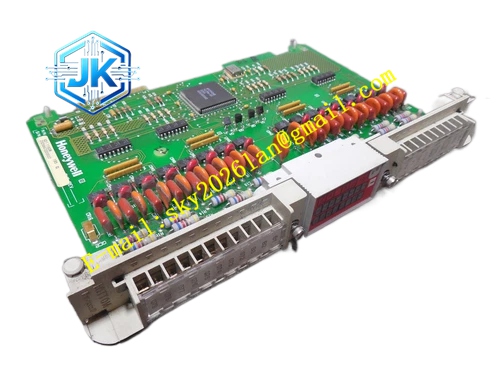

Honeywell 620-0007R
技术规格 输入电压：24V DC 输出多路稳压：5V DC、±12V DC 输出功率：适配单块 HPM 控制器满负载功耗 工作温度：0℃ ~ +60℃ 保护阈值：过压 115% 额定输出，欠压 85% 额定输出，过流 120% 额定电流 绝缘耐压：250V AC 防护等级：IP20
功能特点 多级 LC 滤波电路，抑制机柜电源引入的纹波、尖峰干扰。 多路独立稳压回路，各路负载互不串扰。 故障锁存保护，输出异常时切断对应通道供电，避免后级芯片烧毁。 电源状态监测，电压异常信号上传 HPM 主板，生成硬件故障报警。 宽输入电压耐受，适配工业机柜电源波动工况。
应用场景 TDC3000 HPM 控制器内部供电维修替换 化工、炼油装置 HPM 控制器反复重启故障排查备件 电厂 DCS 机柜电源扰动环境下控制器供电单元更换 老旧 HPM 控制器电容老化改造更换
性能参数 输出纹波峰峰值小于 20mV 稳压精度 ±2% 保护动作响应时间微秒级 输出电压温漂小于 30ppm/℃
材质构成 FR4 阻燃 PCB 基板，UL94V0 等级 铝电解滤波电容、固态稳压电容 大功率稳压芯片、功率二极管、贴片保险丝 小型铝散热片、导热硅胶垫 黄铜镀锡端子、镀金板对板连接器
结构特征 小型子板结构，垂直插装在 HPM 主板专用插槽 板身自带固定卡扣，装入后卡紧不松动 板上丝印输入、输出电压标识，方便检修测量 无独立前面板，电源故障状态由 HPM 主面板指示灯反馈
工作原理 机柜背板送入 24V 直流电压接入本板，先经过保险丝、浪涌吸收器件做初级防护，再进入多路独立稳压芯片，分别生成 5V、±12V 低压电源，经过 LC 滤波之后输送给 HPM 主板各个功能子板。电压采样电路持续监测各路输出，电压超出阈值立刻关断稳压输出，锁存故障信号发送至主控逻辑单元上报报警。
安装要求 断电更换，等待板上电容充分放电，避免电击。 板对板连接器垂直对准，均匀按压到位，防止引脚弯折虚接。 控制器机箱通风风道保持通畅，散热片无积灰堵塞。 机柜 24V 供电回路配备独立空气开关，短路时可靠分断。
使用注意事项 输出短路保护触发后，必须断电复位才能恢复供电。 不可使用普通开关电源替代，时序、上电斜率和原厂 HPM 时序不匹配，会造成主板启动失败。 长期运行后电解电容老化鼓包是典型失效模式，定期检查外观。
