描述

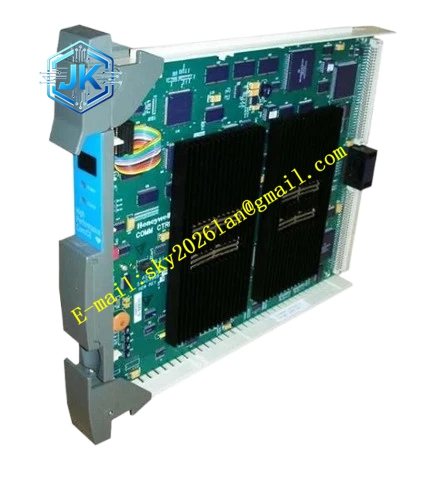

HONEYWELL 51403299‑200
技术规格 LCN 总线 5Mbps 通信速率；两路 LCN 同轴总线接口；背板系统供电；信号放大再生功能；总线故障检测上报。
功能特点 LCN 网络信号放大再生；扩展 LCN 总线传输距离；网络分段隔离，单段网络故障不会扩散至整个 LCN 网络；硬件自诊断；故障状态面板指示灯显示；支持双网冗余 LCN 架构。
应用场景 大型炼油、化工工厂 TDC‑3000 DCS 系统；LCN 总线距离超出标准限制场景；多机柜房间 LCN 网络互联；LCN 网络分段隔离，缩小故障影响范围。
性能参数 工作温度 0‑60℃；湿度 5%‑95% 无凝露；信号再生延迟固定；网络故障毫秒级识别；满足工业电磁兼容标准。
材质构成 FR‑4 多层印制电路板；镀金同轴连接器；信号处理放大芯片；防静电塑料面板；金属锁紧卡扣。
结构特征 标准机柜插卡式结构；面板两路网络、故障 LED 指示灯；后侧背板连接器；两组外部同轴电缆接线端口；防呆定位卡槽，防止插槽错插。
工作原理 背板获取供电，接收第一段 LCN 总线信号，完成信号整形放大再生，转发至第二段 LCN 总线；持续监测两段总线通信状态，其中一段总线发生短路、断线故障，模块实现电气隔离，阻止故障蔓延到其余 LCN 网络，同时点亮故障指示灯，向系统上报网络故障报警。
安装要求 安装 DCS 机柜指定 LCN 插槽；两段 LCN 同轴电缆阻抗严格匹配；同轴电缆屏蔽层单点接地；拆装佩戴防静电手环；卡件插紧锁紧面板螺丝。
使用注意事项 同轴电缆严禁挤压、过度弯折；禁止带电插拔同轴通信接头；硬件版本与 TDC‑3000 系统软件版本匹配；网络故障优先排查同轴电缆接头；运行环境规避腐蚀性气体与大量粉尘。
