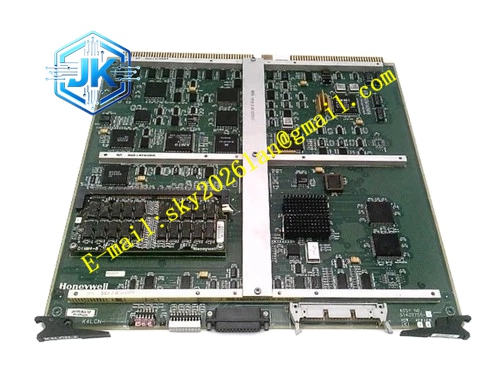

Honeywell 51400978-100
技术规格
- 适配系统：Honeywell TDC3000 / TPS NIM 网络接口模块
- 总线介质：75Ω LCN 同轴电缆
- 总线通讯速率：5Mbps
- 阻抗规格：75Ω
- 背板供电：5VDC、12VDC，由 NIM 机架背板供给
- 工作温度：0℃ ~ +60℃
- 存储温度：-40℃ ~ +85℃
- 相对湿度：5% ~ 90% RH，无冷凝
- 认证：UL、CE
功能特点 完成 LCN 同轴高频差分信号的接收、整形、电平转换，将 LCN 总线信号转换为 NIM 主控板可识别的数字信号，同时将主控板下发报文转换为 LCN 总线驱动信号发送至同轴总线。内置 75Ω 精密阻抗匹配网络，维持总线阻抗连续，抑制信号反射。硬件 CRC 校验接收报文，损坏报文直接丢弃，不转发至主控板。面板 LED 指示灯，指示 LCN 链路信号、报文收发状态。独立信号隔离电路，隔离 LCN 总线浪涌干扰，保护 NIM 主控板。
应用场景 石化装置 NIM 节点 LCN 主干网络接入接口备件 炼油厂 TPS 系统 NIM 模块 LCN 通讯故障替换 电厂锅炉辅机 TDC3000 跨网段网关 NIM 接口维修 油气集输站场 NIM 节点 LCN 总线接口扩容备件 存量化工装置 LCN 网段通讯异常检修替换
性能参数
- 平均无故障时间：740000 小时
- 静电抗扰等级：8kV 接触放电
- 信号转发延迟：小于 120μs
- 隔离耐压：1500VAC
- 阻抗精度：75Ω±1Ω
材质构成 FR4 阻燃多层三防 PCB 板 LCN 总线收发驱动芯片、信号整形电路 精密金属膜 75Ω 匹配电阻、隔离变压器 TVS 浪涌抑制器件、RC 滤波网络 板载 BNC 同轴信号端子 镀金板间连接器，对接 NIM 主控板 金属定位支架、链路状态 LED 指示灯组件
结构特征 NIM 机架专用子卡外形，板卡边缘设置板间对接连接器，直接插接在 NIM 主控板插槽。正面配置 BNC 同轴接头，用于接入 LCN 同轴电缆。PCB 内部走线严格按照 75Ω 受控阻抗设计，信号走线全程屏蔽隔离。板卡设置防呆缺口，防止反向插装。LED 指示灯分区排布，分别指示信号接收、信号发送、链路故障。
工作原理 LCN 同轴总线的高频报文信号经过 BNC 端子送入子卡，经过阻抗匹配、隔离、整形电路转换为并行数字信号，传递给 NIM 主控板。主控板下发的跨网段报文，经过子卡驱动电路转换为 LCN 总线高频差分信号，输出至同轴总线。板卡持续监测总线信号幅值，信号衰减超标时点亮链路故障指示灯。校验失败的报文直接丢弃，不向上传递。
安装要求 佩戴防静电手环，断电后将子卡垂直插接在 NIM 主控板 LCN 扩展插槽，确认连接器完全咬合。LCN 同轴电缆 BNC 接头拧紧接入端子，屏蔽层机柜侧单点接地。安装完成后上电，在 TDC3000 工程师软件读取 NIM 节点 LCN 链路诊断信息。同轴电缆远离动力电缆，减少电磁干扰。
使用注意事项 BNC 接头必须拧紧，接头松动会造成信号衰减、随机通讯中断。子卡对静电敏感，全程防静电操作。该子卡必须和 NIM 主控板、UCN 接口板配套使用，不可单独运行。LCN 总线网段末端必须配置终端电阻，不可依靠本卡内置匹配电阻替代网段终端。子卡损坏会直接造成 NIM 节点 LCN 链路离线，跨网段通讯中断。
