描述

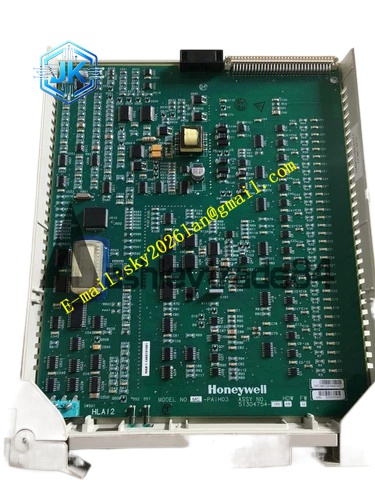

Honeywell 51304754-150
技术规格
- 输入电源：24V DC 主供电
- 输出支路：5V DC 逻辑供电、±15V DC 模拟供电、24V DC 现场供电
- 每支路额定电流：5V 15A、±15V 3A、24V 10A
- 保护器件：逐支路电子自恢复熔丝
- 背板接口：直连子架电源总线
- 工作温度：0℃至 + 60℃
功能特点 多电压输出，为混合模拟与数字 I/O 板提供全部所需电源轨。 逐支路电子自恢复熔丝，支路短路不会干扰其余子架供电。 板载 EMI 滤波器去除进线高频噪声。 板载 LED 指示每个电压轨电源正常状态。 电源保持时间 20ms，短暂电网跌落时无输出扰动。 安装在子架末端，不占用额外机架空间。
应用场景 TDC3000 I/O 子架配电 电源板故障造成板卡掉线备件替换 I/O 点增加时子架电源升级 新建 TDC3000 子架电源接口装配
性能参数
- 输出电压调整率：±2%
- 电源转换效率：满载 90%
- 输出纹波：≤50mV 峰峰值
- 浪涌保护：±6kV 接触 ESD
- 支路故障响应：≤10ms
材质构成 FR4 大电流 PCB 基板 DC-DC 稳压模块 电子自恢复熔丝阵列 EMI 滤波电感与电容组 状态 LED 金属安装支架
结构特征 长条形板卡外形，安装在子架末端槽位。 前面板布置电源开关、支路 LED 与故障报警触点。 大宽度铜箔走线承载大电流电源路径。 金属支架锁至子架末端立柱。
工作原理 进线 24V DC 接至配电板。板载 DC-DC 稳压模块将 24V 转换为稳压 5V、+15V 与 – 15V 输出。所有输出轨经 EMI 滤波去除高频噪声。逐支路电子熔丝监测输出电流，支路短路时自动限流，切断故障支路供电。输出 LED 点亮指示每个电压轨带电。稳压电源路由至子架背板，分配到所有安装 I/O 板。
安装要求 将板卡安装在 I/O 子架专用末端槽。 将 24V DC 供电接至输入端子，注意极性。 上电后检查所有支路 LED，确认全部电压轨带电。 将故障报警触点接至子架监测系统。
使用注意事项 子架总负载电流不得超过单电源板支路额定值，过载会触发过温保护。 禁止用线缆堵塞电源板通风口，通风不良会缩短稳压模块寿命。 触发自恢复熔丝前需排除短路故障，反复复位会损坏稳压模块。 禁止短路输出端子，短路会瞬间损坏 DC-DC 稳压模块。
