描述

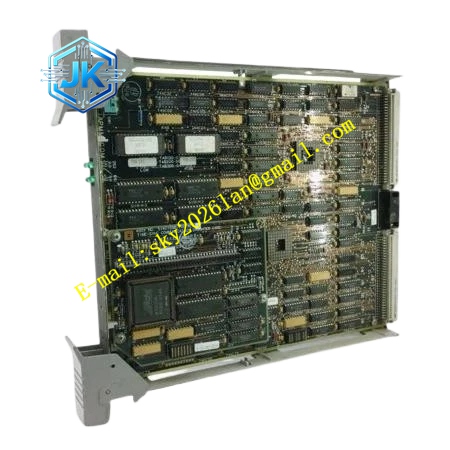

Honeywell 51304685-100
技术规格 适配 IOP 类型：脉冲输入、模拟量 AI、模拟量 AO、DI、DO 系列 MU-Pxx02 IOP 卡件 接入线缆规格：0.5mm² ~ 2.5mm² 多股屏蔽线缆 绝缘耐压：500V AC 接地排规格：保护地、信号地分开布置 工作温度：0℃ ~ +60℃ 防护等级：IP20 排线接口：配套扁平信号电缆，对接 IOP 卡侧边插座
功能特点 统一接地分配，区分保护接地和信号参考地，避免地环路干扰。 板载保险丝、限流电阻、滤波电容，对现场信号做初级防护。 端子分组布局，每组对应 IOP 卡的通道分组，分组隔离。 端子带标识刻印，通道号、信号类型、地端子清晰标注，方便查线。 模块化结构，端子排可以单独拆卸，更换端子无需改动 IOP 卡。
应用场景 TDC3000 UCN I/O 机柜仪表接线汇聚 化工、炼油 DCS 存量系统维修备件替换 电厂 DCS 远程 I/O 分站端子转接 撬装成套装置霍尼韦尔 DCS 机柜布线单元 装置改造新增 I/O 点位配套接线底座
性能参数 端子接触电阻小于 10mΩ 绝缘电阻＞1000MΩ 保险丝分断能力适配各类型信号回路 信号串扰抑制满足 DCS 系统噪声指标
材质构成 底板基材 FR4 阻燃板 接线端子为黄铜镀锡端子 接地铜排为紫铜镀锡 板载慢熔保险丝、金属膜电阻、聚酯电容 安装支架冷轧钢板静电喷塑
结构特征 长条板式结构，适配 I/O 机架下层端子仓 板两端预留固定螺丝孔，锁紧在机柜支架 一侧多组插拔式接线端子排接入现场线缆 另一侧扁平电缆插座，连接上方 IOP 卡件 板上设置独立信号地排、保护地排，隔离布局
工作原理 现场仪表线缆接入端子排，信号经过板上初级保护元件，再经由扁平电缆输送到上方 IOP 卡件；IOP 卡输出信号反向经由扁平电缆送到端子板，分配至现场执行设备。接地铜排统一汇集所有屏蔽线缆屏蔽层，单点接入机柜接地，统一抑制共模干扰，保险丝在外部线路短路时熔断，保护后端昂贵 IOP 卡件。
安装要求 安装位置在 IOP 卡正下方，扁平排线长度匹配，排线不拉扯、不挤压。 屏蔽线缆屏蔽层统一接至 FTA 信号地排，地排单点接机柜保护地。 端子紧固扭矩控制在 1.0~1.5N・m，线缆压紧无松动。 不同信号类型（脉冲、模拟量、开关量）FTA 底座不可混用。 机柜内部无凝露，端子区域保持干燥。
使用注意事项 更换 FTA 底座前，先断开 IOP 卡供电，避免插拔排线时静电损坏卡件。 保险丝熔断后，更换同规格额定电流保险丝，不可使用大容量保险丝替代。 腐蚀性环境定期清理端子氧化层，防止接触电阻上升造成信号漂移。
