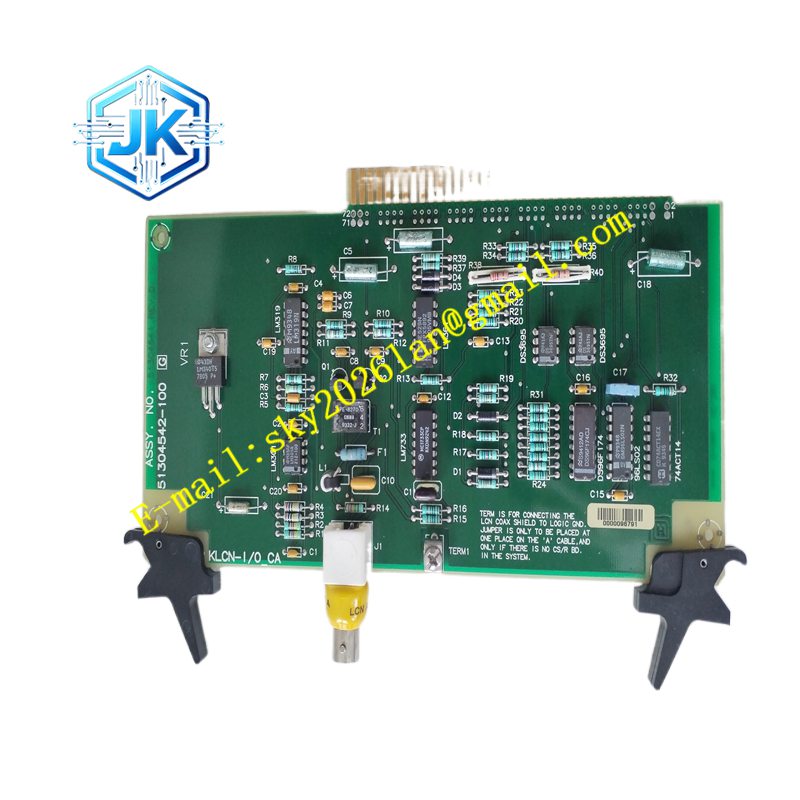

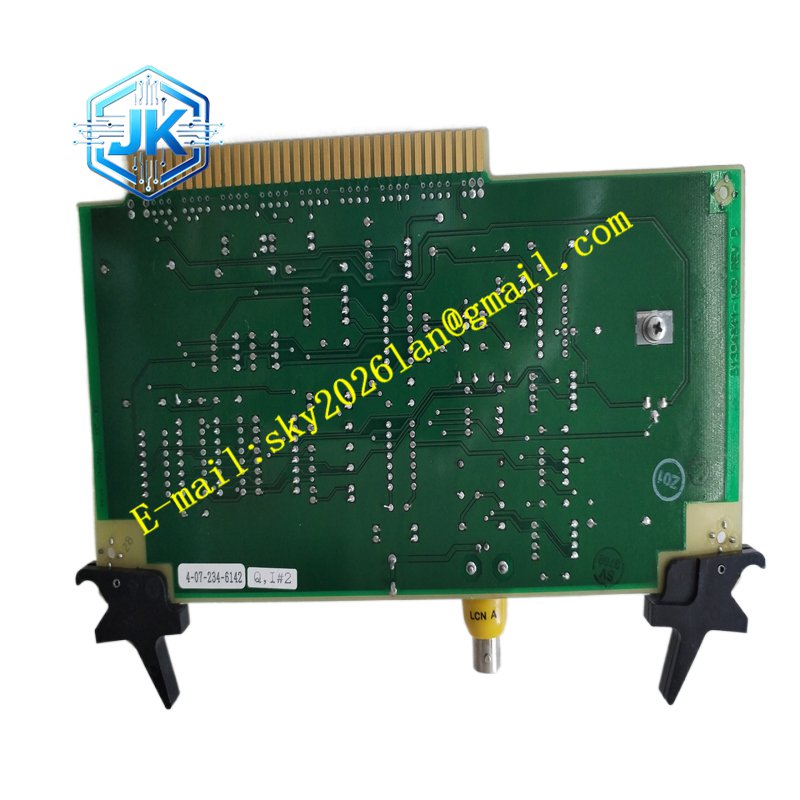

Honeywell 51304542-100
技术规格 型号 51304542-100；采用霍尼韦尔专用远程 I/O 通讯协议；内置硬件报文校验单元；通过背板总线与本地控制器通信；对外通讯端口匹配工业通讯介质；支持机架在线热插拔；具备独立通讯链路诊断电路；工作电源由 DCS 机架背板供给；工作湿度区间 5%~95%，无凝露。
功能特点 作为主控单元和远程 I/O 机架的数据中转节点，双向转发控制指令与现场采集数据；对传输报文执行校验操作，丢弃出错的传输数据包；持续监测通讯链路连通状态，链路中断时向上位操作站触发报警；支持链路故障定位，快速识别线路异常点位；采用链路冗余设计，单条通讯链路失效后备用链路接管数据传输；模块硬件故障不会直接造成整套 DCS 系统停机。
应用场景 石油炼化、火力发电、煤化工大型工艺装置，霍尼韦尔 DCS 系统远距离分散测点采集场景，用于远程 I/O 子机架和主控机柜之间的信号对接。
性能参数 通讯传输速率恒定；报文错误识别能力稳定；连续工作温度区间 0℃至 60℃；电磁兼容指标符合化工强干扰工业现场标准；通讯链路故障响应时间固定。
材质构成 板卡基材为 FR-4 多层工业阻燃 PCB；通讯处理芯片选用宽温工业级器件；背板信号连接器触点镀金处理；前面板壳体采用阻燃 PC 塑料；通讯接口端子基座为阻燃 PC，导电铜件做镀镍防腐处理。
结构特征 标准 DCS 机架插卡式结构；前面板布设通讯运行指示灯、链路故障指示灯；后端金手指结构对接系统背板总线；板卡配置防错定位销，规避错插插槽问题；卡件两侧预留导轨槽，沿着机架导轨推入，依靠面板螺丝锁紧固定；通讯外接端口集中布置在卡件前端区域。
工作原理 模块接收主控制器下发的输出指令，将指令封装为远程 I/O 协议报文后发送至远端 I/O 机架；同步接收远程 I/O 模块上传的测点报文，校验报文完整性与正确性，解析有效数据后通过背板总线传输给主控制器。模块实时采集通讯链路信号质量参数，一旦检测到链路中断、信号衰减超标，立刻向上位控制系统上报故障信息。
安装要求 在系统允许的工况下将卡件沿机架导轨推入指定插槽，紧固面板固定螺丝；远程通讯线缆单独敷设，与大功率动力电缆保持安全间距；通讯接头做好屏蔽层单点接地处理；上电之后执行通讯链路测试，确认全部远程 I/O 站点正常上线。
使用注意事项 通讯线缆禁止过度弯折、挤压，防止内部芯线断裂；通讯故障排查优先检查通讯线路、接头端子；模块内部没有用户可维修元器件，硬件损坏直接整体更换；备件存放于防静电包装环境，保护背板金手指与通讯接口，避免氧化划伤。
