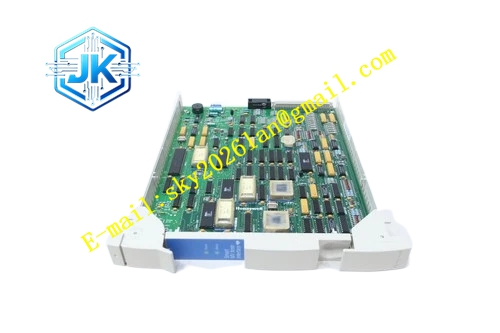

Honeywell 51304518-100
技术规格 通道数量：16 路数字输出通道 输出类型：24V DC 有源开关输出 单通道额定输出电流：0.5A 通道分组隔离，隔离电压 500V AC 供电：背板 24V DC 工作温度：0℃ ~ +60℃ 防护等级：IP20
功能特点 每通道独立功率回路，独立过流、短路保护，单通道故障不影响其余通道。 故障锁存机制，故障消除之后需要软件或者断电复位恢复输出。 失电安全状态组态，掉电后通道保持预设安全状态，适配工艺安全要求。 上电自检功率回路，自检发现硬件故障，禁止任何通道输出动作。 支持脉冲输出模式，可组态固定时长脉冲输出，用于短脉冲触发电磁阀。
应用场景 泵、风机启停控制回路 开关电磁阀、切断阀驱动控制 现场声光报警灯、蜂鸣器驱动 挡板门、旁路阀开关控制 联锁逻辑触发紧急切断驱动回路
性能参数 额定负载下压降小于 0.8V 短路保护动作时间微秒级，快速切断功率回路 输出回读比对指令状态，识别输出回路失效 通讯报文 CRC 校验，错误指令拒绝执行
材质构成 FR4 阻燃 PCB 基板 黑色阻燃塑料前面板 镀金背板金手指连接器 功率 MOS 开关器件、光电隔离芯片 片式限流电阻、续流保护器件 小型铝散热片给功率器件散热
结构特征 标准 UCN IOP 插卡外形，机架槽位兼容同系列卡件 前面板运行、通讯、分组故障 LED 指示灯 背部金手指对接 UCN 背板总线 侧边排线插座对接配套 FTA 数字输出端子板 防反插定位卡扣
工作原理 UCN 控制器下发开关输出指令，背板总线传输至 IOP 卡，卡内逻辑单元校验指令合法性之后，驱动对应通道功率 MOS 管导通，输出 24V DC 给现场负载。回路内置电流采样支路，实时监测输出电流，发生短路、过流时立刻关断通道，锁存故障标记，故障信息上传 DCS 控制器。
安装要求 搭配配套 FTA DO 端子板，排线插接牢靠。 负载电流不能超过 0.5A 上限，大负载必须增加中间继电器扩容。 感性负载线圈并联续流二极管或者阻容吸收回路。 联锁停车回路更换卡件前，提前旁路联锁，避免误动作。 机柜接地电阻≤4Ω。
使用注意事项 不可直接驱动交流负载，交流负载会烧毁功率输出器件。 故障报警优先排查外部负载线圈、线路短路，再判定卡件损坏。 长期频繁动作的点位，定期检查后端继电器、电磁阀线圈老化情况。
