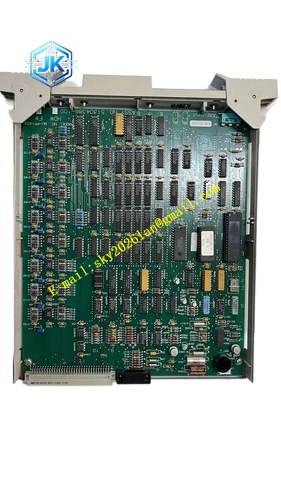

Honeywell 51304386-100
技术规格 通道数量：8 路独立脉冲采集通道 最高脉冲输入频率：10kHz 输入电平规格：24V DC 兼容干接点、有源脉冲信号 通道隔离：每通道独立光耦隔离，隔离电压 250V DC 总线接口：UCN 系统背板总线 供电：背板 24V DC 取电 工作温度：0℃ ~ +60℃ 支持热插拔操作 防护等级：IP20
功能特点 8 通道独立高速计数器，每通道计数参数独立组态，互不影响。 内置断线、短路回路诊断，实时监测前端 FTA 到现场仪表线路状态。 支持脉冲当量组态，直接在卡件内部完成脉冲转流量、转转速运算，降低控制器算力负载。 具备失电记忆功能，断电期间累积数值不会丢失，上电后继续累计。 通道信号防抖参数软件可调，适配不同类型脉冲传感器输出波形。
应用场景 石油、化工、天然气贸易计量系统 涡街、涡轮、旋进旋涡流量计脉冲采集 压缩机、汽轮机转速实时监测 批量加料、定量装车脉冲计量控制回路 电厂锅炉给水、蒸汽流量计量采集
性能参数 计数分辨率 32 位，累积量程大，满足长期不间断计量 频率测量精度 ±0.01% FS 脉冲捕捉响应延迟小于 10 微秒 通道之间无串扰，相邻通道高速脉冲互不干扰 通讯报文 CRC 校验，错误数据直接丢弃不上传系统
材质构成 PCB 采用高 TG FR4 阻燃基板，UL94V0 等级 前面板黑色阻燃尼龙塑料 背板金手指连接器镀金铜合金 高速光耦隔离芯片、FPGA 计数逻辑芯片 片式低温漂精密电阻、长寿命陶瓷电容 小型铝制散热片用于逻辑芯片散热
结构特征 标准 DCS 机架插卡外形，适配 TDC3000 UCN I/O 机架槽位 前面板设置运行、通讯、总故障 LED 指示灯，每通道独立状态指示灯 背部金手指对接 UCN 背板总线 板卡侧面设置扁平电缆插座，对接配套 FTA 端子板 带防反插卡扣，反向无法插入机架槽位，防止插反烧卡
工作原理 前端 FTA 端子板送入脉冲信号，信号经过光电隔离之后送入 FPGA 高速计数单元，FPGA 对脉冲边沿捕捉计数，根据组态的脉冲当量换算成流量或者转速数值，存储在板载存储区域。模块按照系统扫描周期，将实时频率、累积总量、通道状态打包，通过 UCN 背板总线上传给控制器。同步持续监测回路电气状态，线路异常立即标记故障并上报报警。
安装要求 安装于 TDC3000 原厂 UCN I/O 机架，机柜接地电阻≤4Ω。 必须搭配对应型号 FTA 脉冲端子板使用，线缆使用原厂配套扁平排线。 支持热插拔，更换备件时无需关停整套系统，但是禁止在脉冲计量关键周期频繁插拔。 软件组态时设置对应脉冲当量、防抖时间、故障报警阈值，组态参数和现场流量计铭牌匹配。
使用注意事项 脉冲频率超过 10kHz 上限会出现丢脉冲，计量失准，选型必须匹配仪表输出频率。 干接点脉冲传感器要确认触点抖动参数，合理设置防抖时间。 SIL2 安全回路使用时，按照安全手册定期校验通道诊断功能。 备件替换必须同型号同硬件版本，固件版本不匹配会造成通讯异常。 静电敏感器件，操作全程佩戴防静电手环。
