描述

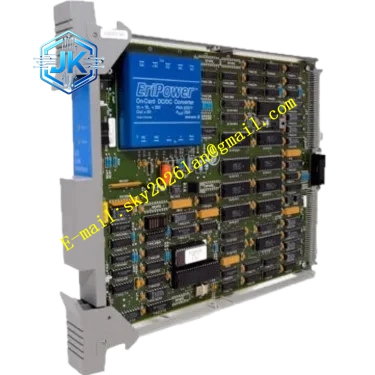

Honeywell 51303979-400
技术规格 输入信号：4~20mA 二线制电流信号 分辨率：16bit 测量精度：±0.08% FS 供电：背板 24V DC 工作温度：0℃ ~ +60℃ 防护等级：IP20 组间隔离 500V AC 断线检测阈值 3.8mA
功能特点 升级版信号调理电路，抗共模干扰能力优于 100H 版本。 增强型故障诊断，区分断线、短路、变送器故障、信号漂移多种故障类型。 支持更多档滤波参数设置，适配高干扰现场。 和 51303979-100H 硬件机架兼容，槽位通用，软件组态小幅调整。 上电自检覆盖更多内部电路节点，更早识别硬件隐性故障。
应用场景 炼化装置高干扰区域工艺参数采集 煤化工装置压力、流量变送器采集 电厂锅炉、汽轮机精密温度监测回路 大型储罐安全联锁液位采集 强电磁环境下化工装置仪表信号采集
性能参数 共模抑制比高于 100H 版本 采样周期最低 30ms 长期温漂更小，年度精度衰减更低 过压保护阈值提升，耐受瞬时浪涌能力更强
材质构成 FR4 高 TG 阻燃 PCB 板，升级版本信号走线优化 阻燃塑料前面板 镀金背板连接器 高精度 ADC 芯片，低温漂精密采样电阻 光电隔离芯片
结构特征 机架插卡外形尺寸和 51303979-100H 完全一致，槽位通用 面板指示灯布局相同，新增细分故障代码上报 背部金手指引脚定义一致，背板兼容 侧边端子块引脚定义相同，现场接线无需改动 防反插卡扣结构不变
工作原理 工作原理和 51303979-100H 一致，为变送器提供回路供电，采集 4-20mA 电流，隔离滤波后模数转换，上传控制器。新版增加多维度信号比对算法，除了简单阈值判断之外，识别信号缓慢漂移、异常阶跃扰动，故障分类更精细，方便运维定位问题。
安装要求 可直接替换原有 51303979-100H 卡件，机架、端子接线保持不变。 机柜接地电阻≤4Ω，屏蔽线缆单点接地。 断电插拔，更换后在 DCS 软件更新卡件版本组态。 信号线独立敷设，远离变频器、大功率电机电缆。
使用注意事项 硬件可以直接替换，但是组态软件必须选择 400 版本型号，否则诊断功能无法全部启用。 该版本精度更高，定期校准周期可以延长。 不可以直接接入交流信号、开关量信号。 存放、操作全程防静电，静电会损坏高精度 ADC 芯片。
