描述

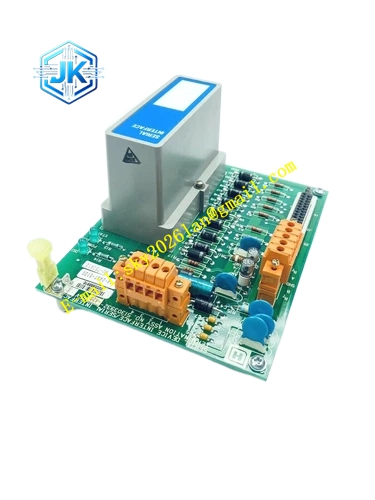

Honeywell 51202329-312 DCS
技术规格 多槽位机架背板；提供 5V、24V 直流电源分配；工作温度 0℃~+60℃；相对湿度 5%~95%，无凝露；镀金插槽接触插针；多层 PCB 电路板；机架固定式安装。
功能特点 向每一个插槽分配机架直流电源；在控制器与 I/O 卡之间传输并行总线数据与控制指令；电源走线与信号走线物理隔离，降低通道串扰；为 I/O 插卡提供机械定位；每一路电源支路过流、短路保护；兼容合规 I/O 卡件热插拔。
应用场景 石化 TPS DCS I/O 控制柜；炼油厂模拟量、开关量信号采集机架；化工反应器监控机柜；电站辅机 DCS I/O 机架；天然气长输管道 DCS 信号控制柜；化肥厂过程控制系统机架。
性能参数 镀金触点接触电阻长期维持低且稳定；全部插槽信号传输时延保持一致；电源输出纹波稳定在额定区间；多次高低温循环后触点性能无衰减；总线噪声抑制符合 DCS 硬件规范。
材质构成 FR4 多层阻燃印刷电路板；镀金铜接触插针；铜导电线路；环氧树脂基板；塑料定位挡板；金属固定支架；不锈钢安装紧固螺丝。
结构特征 扁平矩形背板；正面线性排布多组插槽边缘连接器；PCB 内层嵌入电源与信号走线；板面预留固定安装孔；板区分电源区域与信号区域，物理隔离降低干扰。
工作原理 机架外部供电送入背板电源线路。I/O 模块插入插槽，镀金插针与模块连接器完成电气对接。控制器与 I/O 模块之间的控制指令、过程数据，依靠 PCB 内部总线线路传输。背板分配各路直流电源，支路过流保护元件在插槽短路时切断该路供电。
安装要求 使用规定扭矩将背板紧固在 DCS 机架内部；安装 I/O 卡件前清理插槽触点粉尘与导电碎屑；机架电源线严格按照图纸接线；机柜保护接地可靠连接；维持机柜通风散热，控制内部工作温度。
使用注意事项 背板更换前，切断机架主电源；操作背板必须做好防静电防护；禁止弯折、刮擦镀金接触插针；保持机柜内部干燥，杜绝凝露；长期运行定期检查插槽触点状态。
