描述

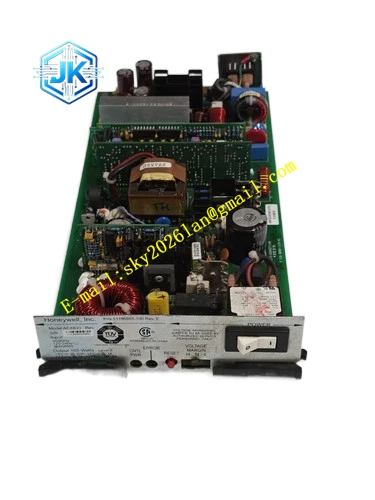

HONEYWELL 51196655-100 ACX633
技术规格： 交流输入电压 120V 至 240V，50/60Hz，额定输入电流 4A；总输出功率 165W；输出组别包含 + 5V@20A、+12V@3A、-12V@1A、+27V@0.6A；工作温度 0℃至 60℃；存储温度 – 40℃至 85℃；湿度 5% 至 95% 无凝露；具备输入浪涌抑制、输出过流、过压、短路保护；UL、CE 安全认证。
功能特点： 多路独立隔离直流输出，各组输出相互隔离，单一路负载短路不会造成整路电源崩溃；内置主动 PFC 电路，降低电网谐波干扰；实时监测输入电压、各路输出电压、内部温度；异常时切断输出并点亮故障指示灯；支持机架冗余电源并联运行，单台故障自动由另一台承担全部负载；内置风扇温控调速，温度低时风扇低速或停转。
应用场景： TDC3000 系统 LCN 节点机架供电；通用站操作单元机架供电；NIM 网络接口管理器机架供电；化工、电厂、炼油存量 TPS DCS 机柜电源备件更换。
性能参数： 输出电压稳压精度 ±2%；纹波噪声控制在规范限值以内；满载转换效率大于 82%；过流保护阈值固定，触发后锁存保护，断电重启恢复；风扇寿命满足工业长期连续运行工况。
材质构成： 外壳为冷轧钢板喷涂阻燃防护漆；内部 PCB 为 FR4 阻燃基板；功率开关管、整流器件为工业宽温功率器件；输出端子为黄铜镀锡；内部绝缘件采用耐高温阻燃塑料。
结构特征： 机架横装电源盒结构，适配 TDC3000 标准电源槽位；前端面板带有电源状态、故障指示灯；内置散热风扇与导流风道；面板带有交流输入插座与输出接线端子；外壳预留固定螺丝孔，锁死在机架内部。
工作原理： 交流市电经过输入 EMI 滤波、整流 PFC 电路，送入高频开关逆变主回路，通过多组隔离变压器降压，再经整流滤波输出多路直流电压；电源管理芯片持续采集输入、输出、温度信号，当出现过压、过流、超温时，立即关闭 PWM 驱动信号，切断输出进入保护锁存；冗余配置下两台电源输出并联，负载自动均分。
安装要求： 固定在 TDC3000 机架专用电源槽位，螺丝锁紧；交流输入回路配套空气开关，做好过载保护；电源输出线缆按照端子标识对应接入背板供电母排；机柜通风风道保持通畅，不可遮挡进风口与出风口；机柜接地电阻小于等于 4Ω。
使用注意事项： 不可在带电状态下拆卸电源外壳；冗余电源配置时，两台电源输入需取自同一相交流电源；输出端子严禁短接测试；风扇积灰会造成散热下降，定期清理风道灰尘；故障电源更换前，先断开交流输入，等待电容放电完成再操作。
