描述

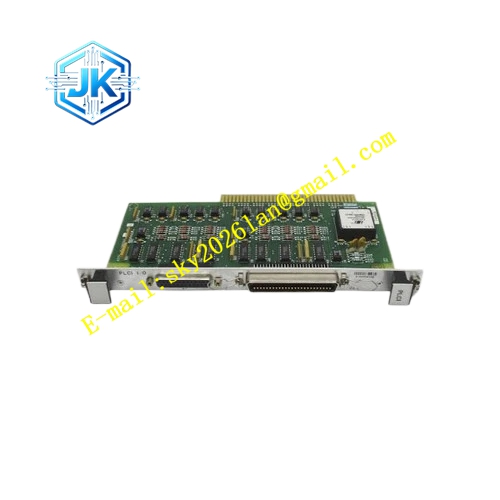

Honeywell 51190896-100
技术规格
- 适配系统：Honeywell TDC3000 LCN 同轴总线
- 总线介质：75Ω LCN 同轴电缆
- 阻抗规格：75Ω 标准阻抗匹配
- 总线速率：5Mbps
- 供电：无需背板供电，无源信号转接板
- 工作温度：0℃ ~ +60℃
- 存储温度：-40℃ ~ +85℃
- 相对湿度：5% ~ 90% RH，无冷凝
- 认证：UL、CE
- 安装形式：TDC3000 机架竖插式无源板卡
功能特点 无源信号转接，完成 LCN 主干同轴电缆与分支同轴电缆之间的信号转接。内置可投切 75Ω 终端电阻，支持总线末端接入终端匹配，消除高频信号反射。同轴信号通路屏蔽连续，保持总线阻抗恒定，避免阻抗突变造成信号衰减、丢包。多组同轴 BNC 端子，支持多路 LCN 分支线缆接入。内部全屏蔽走线，隔绝外部电磁干扰对 LCN 同轴信号的影响。板上标识主干口、分支口、终端电阻切换开关，方便现场布线调试。无源设计，无电子芯片，故障率极低。
应用场景 TDC3000 LCN 机柜内同轴电缆分支转接 LCN 总线网段末端阻抗匹配终端单元 石化装置 LCN 主干网络线缆分配端子板 炼油厂 TDC3000 LCN 网络布线改造备件 电厂存量 DCS LCN 总线故障排查替换端子板
性能参数
- 阻抗精度：75Ω±1Ω
- 信号插入损耗：≤0.2dB
- 屏蔽衰减：大于 60dB
- 带宽：DC~10MHz，覆盖 LCN 总线频率
材质构成 FR4 高介电常数阻抗匹配 PCB 板 75Ω 精密金属膜终端电阻 BNC 同轴屏蔽端子、屏蔽铜箔隔离层 金属屏蔽外壳，隔绝外部干扰 金属固定卡扣、机架安装定位结构
结构特征 TDC3000 标准竖插板卡外形，正面排布多组 BNC 同轴接头，区分主干端口和分支端口。板上设置拨动开关，控制终端电阻接入或者断开。PCB 内部完整屏蔽铜箔，每一路同轴信号独立屏蔽通道，通道之间隔离。金属卡扣固定在机架槽位，BNC 接头朝外，方便同轴线缆插拔。
工作原理 LCN 同轴总线高频差分信号经由 BNC 端子送入板卡，板内屏蔽走线保持 75Ω 恒定阻抗，将信号无衰减转接至其他分支 BNC 端口。当本板卡作为网段末端，拨动开关接入内置 75Ω 终端电阻，吸收总线末端信号，消除信号反射带来的波形畸变、报文错误。无源结构，不做信号放大，只完成信号转接和阻抗匹配。
安装要求 将板卡插入 TDC3000 机架指定 LCN 端子槽位，锁紧卡扣。LCN 同轴线缆 BNC 接头拧紧，保证屏蔽层连续导通。网段末端节点，将终端电阻开关拨至接入位置；中间分支节点，终端电阻开关断开。所有同轴线缆屏蔽层统一在机柜侧单点接地。安装完成后，使用 LCN 诊断工具检测总线信号幅值、波形。
使用注意事项 BNC 接头必须拧紧，接头松动会造成屏蔽断开、信号衰减。终端电阻只允许在网段最末端接入，中间节点接入终端电阻会造成总线信号衰减、全网通讯异常。板卡为无源硬件，不会点亮指示灯，无法通过灯判断状态，只能依靠系统诊断工具检测总线质量。禁止在板卡上并联额外同轴分支，超出分支数量会破坏总线阻抗。
