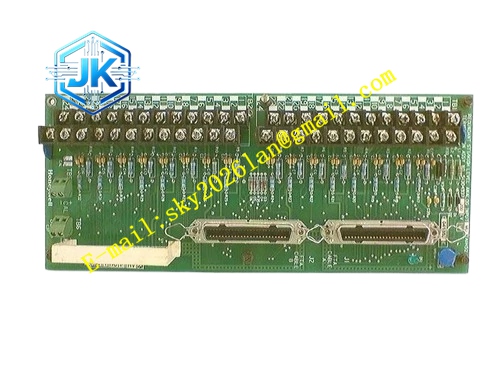

HONEYWELL 51190782‑200
技术规格 UCN 5Mbps 令牌总线；内置高精度匹配阻抗；同轴电缆接口；链路信号质量检测电路；背板辅助供电。
功能特点 UCN 总线末端阻抗匹配，消除信号反射畸变；实时监测总线信号电平质量；链路异常故障状态指示；抑制总线高频干扰；适配 UCN 网络全部控制器节点。
应用场景 石油化工、火电 TDC‑3000 DCS 机柜；UCN 控制网络总线物理链路两端；HPM、APM 控制器 UCN 网络布线末端。
性能参数 工作温度 0‑60℃；湿度 5%‑95% 无凝露；阻抗精度严格匹配 UCN 总线标准；抗脉冲电磁干扰。
材质构成 FR‑4 印制电路板；高精度功率电阻；镀金同轴连接器；防静电塑料面板；金属固定卡扣。
结构特征 机柜插卡式安装结构；面板设置链路状态 LED 指示灯；后侧背板连接器；外部 UCN 同轴电缆接口；防呆定位卡槽。
工作原理 安装在 UCN 总线物理链路两个终端位置，内部高精度匹配电阻吸收总线末端的信号回波，消除信号反射带来通信失真；持续采集总线信号电平，信号质量低于标准阈值，点亮面板故障指示灯，并且向 DCS 控制系统上报网络链路故障报警。
安装要求 必须安装在 UCN 总线最末端插槽；UCN 同轴电缆屏蔽层单点接地；拆装佩戴防静电手环；板卡完全插紧锁紧面板螺丝；UCN 总线两端必须同时配置该终端组件。
使用注意事项 不允许移除总线两端终端组件，缺少会直接造成网络丢包、通信不稳定；禁止带电插拔 UCN 同轴接头；UCN 网络通信故障优先核查本模块状态；规避凝露、大量粉尘运行环境。
