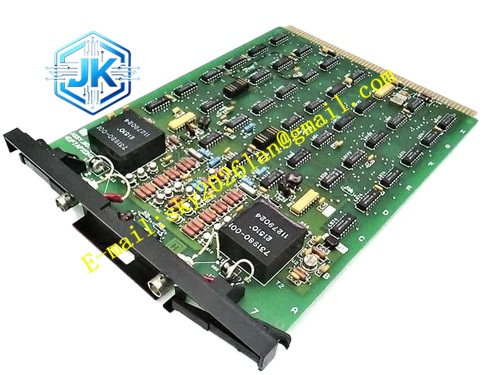

Honeywell 4DP7APXDPIII
技术规格 输出信号：24V DC 有源开关输出 单通道额定电流：0.5A 供电：背板 24V DC 工作温度：0℃ ~ +60℃ 防护等级：IP20 通道隔离电压 500V 故障诊断响应时间＜20ms
功能特点 每一路通道独立诊断，识别输出回路短路、断线、过流故障。 故障锁定功能，故障消除后需要复位才能恢复输出。 上电自检通道功率回路，自检失败禁止输出动作。 通道电气隔离，单通道故障不影响其余通道。 支持失电安全组态，掉电时输出进入预设安全状态。
应用场景 DCS 系统泵、风机启停控制回路 开关电磁阀、切断阀驱动控制 现场声光报警灯、蜂鸣器驱动 挡板门、旁路阀开关控制 联锁逻辑触发的执行机构驱动回路
性能参数 额定负载下输出压降小于 0.8V 短路保护快速动作，防止功率器件烧毁 状态反馈回读，对比指令和实际输出状态 通讯报文 CRC 校验
材质构成 FR4 阻燃 PCB 基板 阻燃塑料前面板 镀金背板连接器 工业级功率 MOS 管，光电隔离芯片 硅胶导热垫片散热
结构特征 机架插卡式，和 APX 系列其他 I/O 卡件机架兼容 面板 LED 指示灯指示模块运行、通讯、总故障 背部金手指接入背板总线 侧面端子块接入现场负载线缆 带防反插定位卡扣
工作原理 DCS 控制器下发开关输出指令，背板总线传输至本模块，模块校验指令合法后驱动对应通道功率回路导通，输出 24V DC 给现场负载。同步采集回路电流电压反馈信号，对比理论输出状态，参数异常立即关断通道，锁存故障并且上传报警信息。
安装要求 安装在原厂 DCS 机架，机柜接地良好。 输出负载线缆单独敷设，和模拟量线缆分区布线。 断电插拔，禁止带电插拔。 负载电流不能超过单通道额定 0.5A，大负载增加中间继电器。
使用注意事项 感性负载必须增加续流二极管或者阻容吸收器。 通道短路故障先排查外部线路、线圈，再更换卡件。 不可直接接入交流负载。
