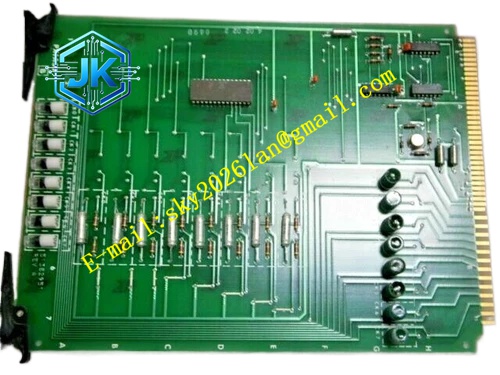

Honeywell 4DP7APX1A322F
技术规格 信号类型：4~20mA 模拟电流信号 通道配置：集成输入通道与输出通道 精度等级：±0.1% FS 分辨率：16bit 供电：背板 24V DC 取电 工作温度：0℃ ~ +60℃ 防护等级：IP20，机柜内置 板卡阻燃等级 UL94V-0 通道组间隔离电压 500V
功能特点 一体化设计，同时承载模拟量采集与控制输出，减少机架槽位占用。 输入通道支持断线检测，低于 3.8mA 判定变送器断线故障。 输出通道具备输出回读功能，对比指令输出和实际输出值，识别输出回路故障。 上电全通道自检，运行周期内持续在线诊断。 信号内置数字滤波，可软件设置滤波时间常数，抑制现场干扰噪声。
应用场景 化工装置流量、液位、压力闭环调节回路 加热炉温度调节控制回路 炼油装置调节阀控制与阀位反馈采集 电厂辅机工艺参数采集与调节 水处理生产线 pH、浊度仪表采集与加药阀控制
性能参数 采样周期软件可配置，最低扫描周期 50ms 额定负载下压降小于 0.7V 温漂指标稳定，宽温工况下精度漂移小 输出过流保护，负载短路自动关断输出通道
材质构成 PCB 高 TG FR4 阻燃电路板 黑色阻燃塑料前面板 镀金背板金手指连接器 工业级 ADC、DAC 转换芯片 精密金属膜采样电阻 硅胶导热垫片用于功率器件散热
结构特征 标准 DCS 机架插卡式外形，适配霍尼韦尔对应系列机架槽位 前面板设置运行、通讯、总故障指示灯，分组通道状态指示灯 背部金手指对接系统背板总线，获取供电与通讯链路 板卡侧边外接端子块，现场仪表线缆接入端子块 防反插卡扣，防止反向插装损坏硬件
工作原理 现场变送器 4-20mA 信号接入输入端子，经过隔离、滤波送入 ADC 芯片转换成数字量，通过背板总线上传给 DCS 控制器参与 PID 运算；控制器运算完成后的控制指令下发至本模块，DAC 芯片将数字指令转换为 4-20mA 模拟电流输出至调节阀执行机构。模块同步读取输出回路回采信号，校验输出状态，信号异常立刻上报通道故障。
安装要求 仅适配对应系列霍尼韦尔 DCS 机架，机柜接地电阻≤4Ω。 模拟量线缆使用屏蔽双绞线，屏蔽层单点接地，和动力电缆分槽敷设。 插拔模块前切断机架供电，禁止带电热插拔。 端子接线紧固，线缆无松动，避免信号接触不良漂移。
使用注意事项 二线制变送器供电由卡件回路提供，不要额外叠加外部电源。 屏蔽电缆两端接地会产生地环流，造成信号漂移。 备件替换必须同型号同硬件版本，不同版本固件不兼容。 不可接入脉冲、开关量信号至模拟端子，会造成板卡通道损坏。
