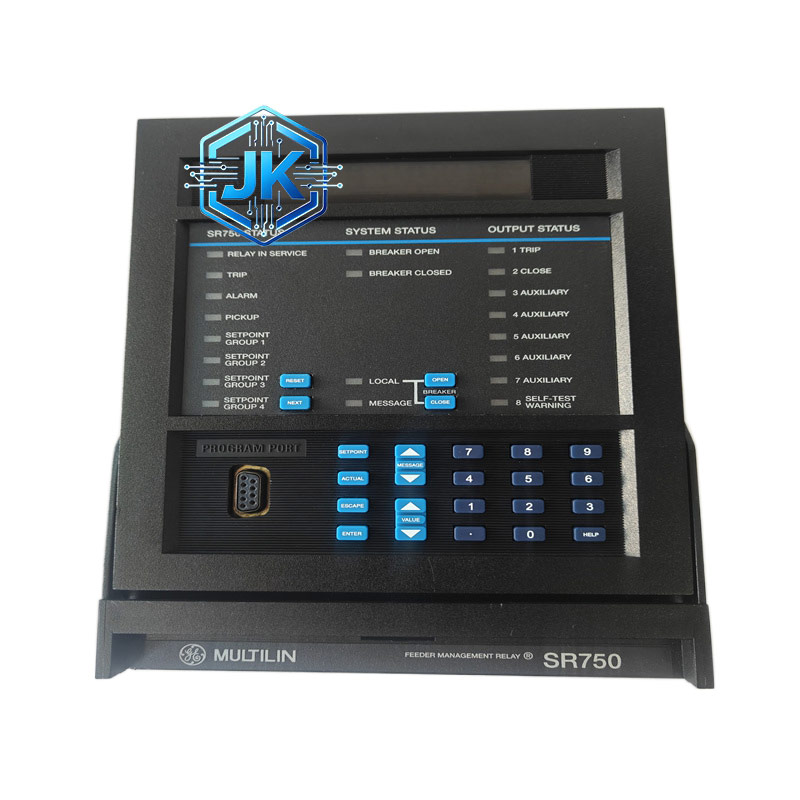

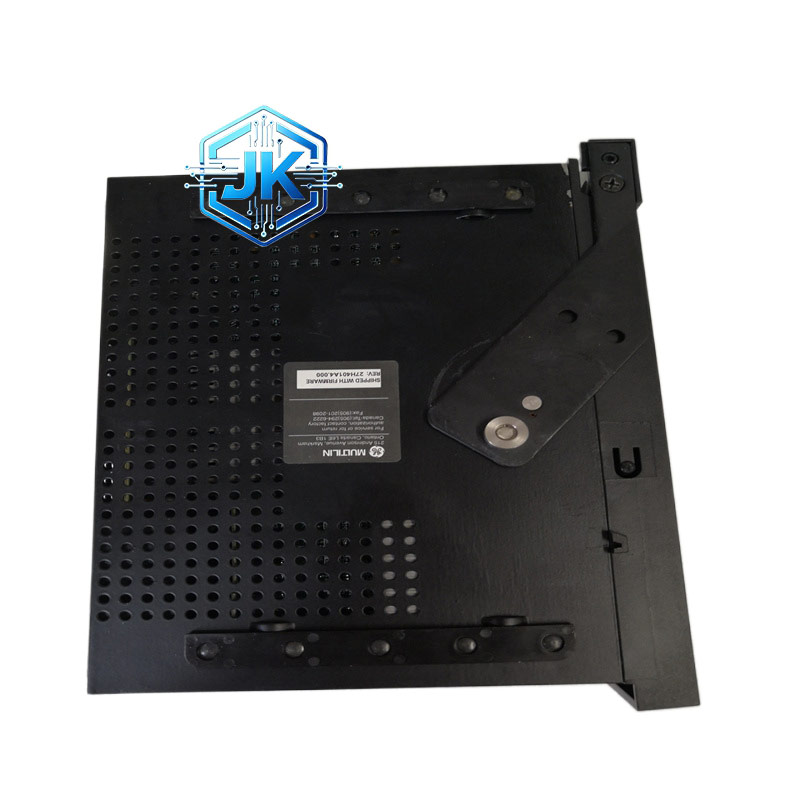

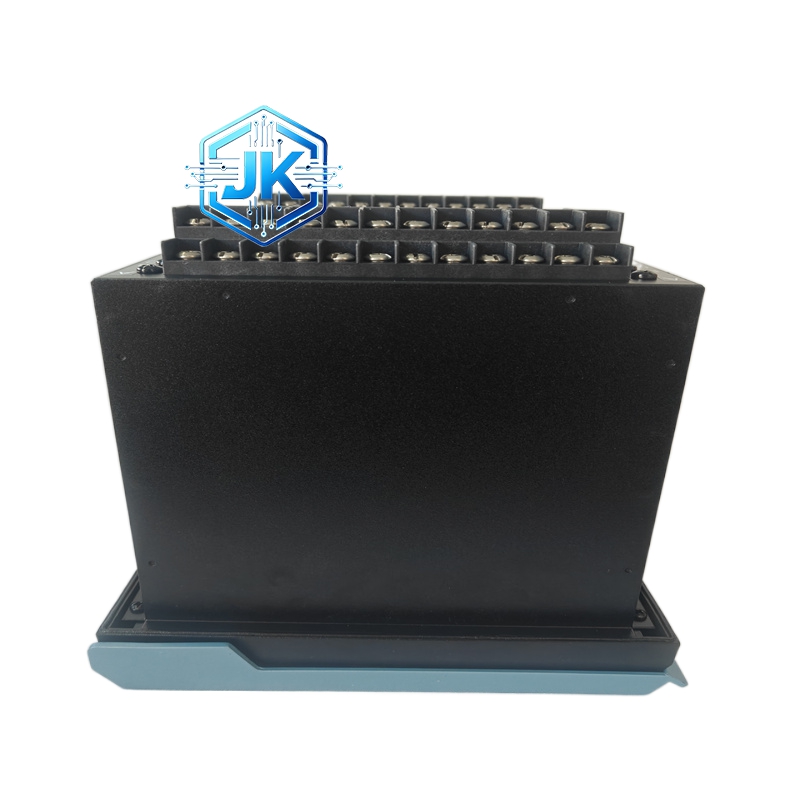

GE SR750-P1-G1-S1-HI-A20-R-E-H 馈线管理继电器
技术规格：
- 制造商：GE Multilin
- 系列：750 系列馈线管理继电器
- 型号：SR750-P1-G1-S1-HI-A20-R-E-H
- 相电流输入（P1）：1A CT 次级
- 电压输入（G1）：1A VT 次级
- 配置（S1）：标准 I/O 配置
- 控制电源（HI）：90–300VDC；70–265VAC，48–62Hz
- 模拟输出（A20）：4–20mA
- 冗余（R）：支持冗余配置
- 显示（E）：增强型大尺寸背光 LCD，40 字符
- 高可靠（H）：高可靠加固版本
- 适用系统：1kV–38kV 中压配电系统，50/60Hz
- 电流测量精度：±0.2%
- 电压测量精度：±0.5%
- 频率精度：±0.01Hz
- 保护功能：
- 过流（50/51）：相间短路、过载
- 接地过流（51N/51G）：接地故障
- 负序过流（46）：不平衡负荷、断相
- 过压 / 欠压（59/27）：馈线电压异常
- 过频 / 欠频（81）：系统频率异常
- 弧光保护（50AR）：母线 / 开关柜弧光故障，速动 <10ms
- 反时限过流：ANSI/IEC 标准曲线，可定制
- RTD 输入：6 路可编程（PT100/PT1000），电缆 / 设备温度
- 数字输入：12 路
- 输出继电器：8 路（跳闸、报警、信号、闭锁）
- 通信：RS232/RS485，Modbus RTU/DNP3.0，双以太网 / IEC61850
- 事件记录：1024 条
- 波形捕捉：故障前后 30 周波
- 工作温度：-40℃ 至 +70℃（高可靠 H 版）
- 尺寸 / 重量：218mm × 228mm × 250mm，约 7.8kg
- 安装 / 材质 / 认证：高可靠三防涂层、金属加固、CE/UL/IEC61850
功能特点：
- 全维度馈线保护：过流、接地、短路、过载、不平衡、过压、欠压、过频、欠频、弧光保护，覆盖馈线所有故障类型，弧光保护速动 <10ms。
- 1A CT/VT 适配 + 标准 I/O：专为 1A CT/VT 系统设计，标准 I/O 配置，满足常规馈线监控需求。
- 高性能电源 + 冗余配置：90–300VDC/70–265VAC 宽范围电源，支持冗余配置，单台故障自动切换，保障不间断保护。
- 增强型显示 + 4–20mA 输出：大尺寸背光 LCD，实时显示馈线参数；模拟输出上传 DCS/PLC。
- 高可靠加固设计：-40℃ 至 +70℃ 超宽温运行，金属加固 + 三防涂层，抗振动、抗冲击、抗潮湿、抗粉尘、抗盐雾，适应极端恶劣环境。
- 高精度测量计量：电流、电压、功率、电能、谐波、不平衡度，精度 ±0.2%/±0.5%。
- 故障诊断与波形捕捉：1024 条事件记录、故障追忆、30 周波波形捕捉，精准定位故障原因。
- 双以太网 + IEC61850：双网冗余，支持 IEC61850，接入智能电网、DCS、SCADA，远程整定与诊断。
应用场景：
- 电厂：厂用 6kV/10kV 馈线、电动机回路、电缆、母线、电容器、电抗器保护。
- 变电站：10kV–35kV 配电馈线、电缆线路、母线联络、电容器组保护。
- 工业企业：石化、钢铁、冶金、化工、水泥企业中压馈线、电机、变压器、电容器保护。
- 轨道交通：地铁、轻轨 10kV/35kV 配电系统、牵引变电所馈线保护。
