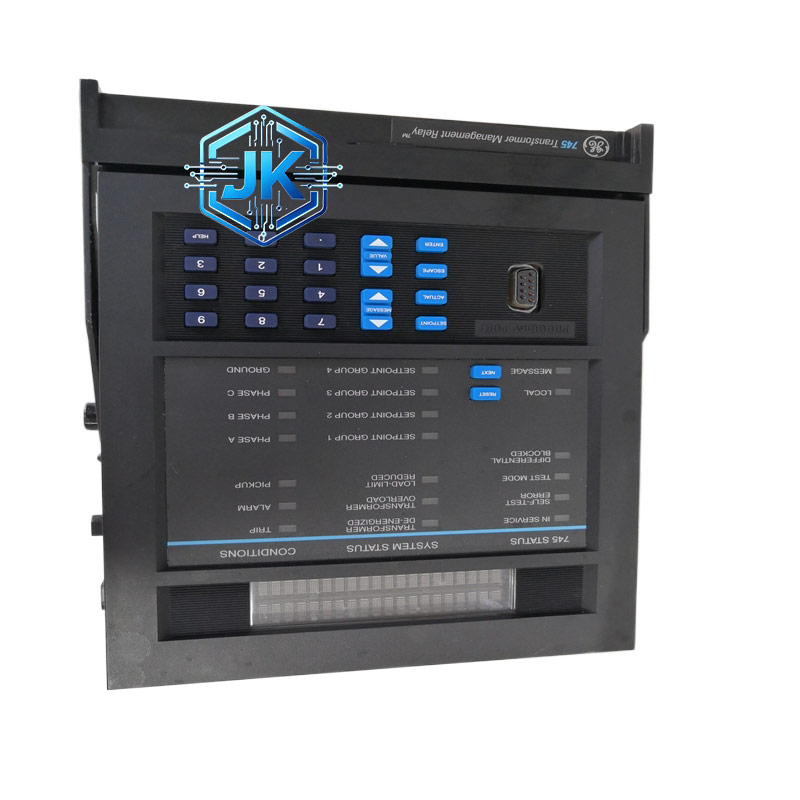

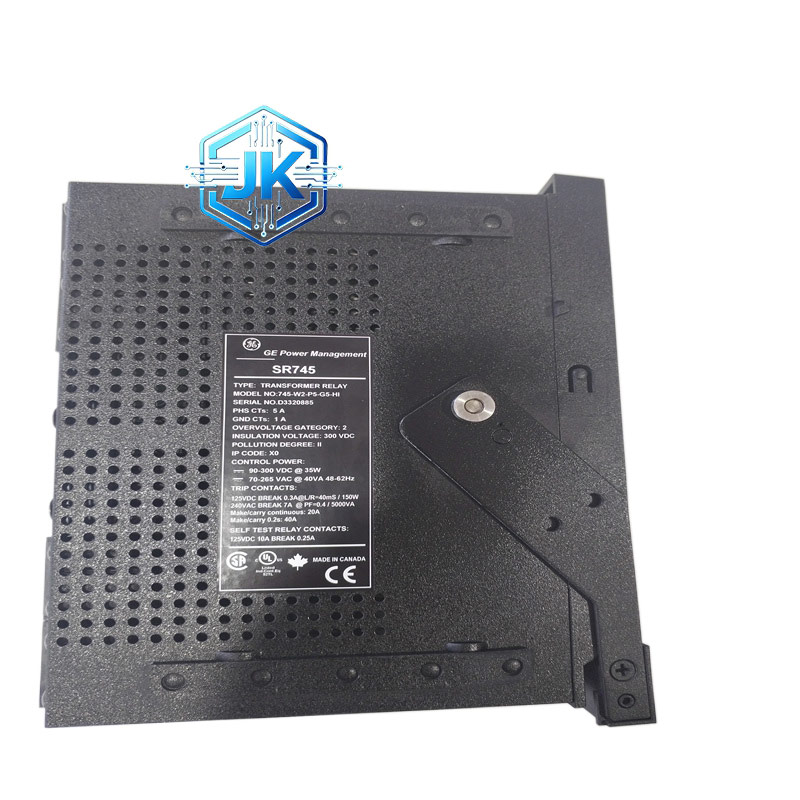

GE SR745-W2-P5-G5-HI 变压器管理继电器
技术规格：
- 制造商：GE Multilin
- 系列：745 系列变压器管理继电器
- 型号：SR745-W2-P5-G5-HI
- 绕组类型（W2）：双绕组变压器
- 相电流输入（P5）：5A CT 次级
- 电压输入（G5）：5A VT 次级
- 控制电源（HI）：90–300VDC；70–265VAC，48–62Hz
- 显示：40 字符背光 LCD，全键盘
- 适用变压器：两绕组 / 三绕组电力变压器，10kV–500kV，50/60Hz
- 电流测量精度：±0.2%
- 电压测量精度：±0.5%
- 频率精度：±0.01Hz
- 保护功能：
- 差动保护（87T）：比例制动、自适应谐波抑制、防励磁涌流误动
- 差动速断（87T-HS）：严重内部故障快速跳闸
- 过流（50/51）：相间短路、过载
- 接地过流（51N/51G）：绕组接地故障
- 负序过流（46）：不平衡负荷、匝间短路
- 过压 / 欠压（59/27）：高压侧电压异常
- 过频 / 欠频（81）：系统频率异常
- 过励磁（24）：V/Hz 保护，防止铁芯饱和
- 绕组过热（49）：RTD 温度监测
- 油箱油温（49）：油温监测
- RTD 输入：12 路可编程（PT100/PT1000），绕组 / 铁芯 / 油温
- 数字输入：9 路
- 输出继电器：6 路（跳闸、报警、信号）
- 通信：RS232/RS485，Modbus RTU/DNP3.0，可选以太网 / IEC61850
- 事件记录：512 条
- 波形捕捉：故障前后 20 周波
- 工作温度：-20℃ 至 +60℃
- 尺寸 / 重量：218mm × 228mm × 250mm，约 7.5kg
- 安装 / 材质 / 认证：同 469/489 系列
功能特点：
- 自适应差动保护：比例制动 + 自适应谐波抑制，有效防止励磁涌流、外部故障穿越电流导致的误动，内部故障快速动作。
- 全面变压器保护：差动、速断、过流、接地、负序、过压欠压、过频欠频、过励磁、过热、油温，覆盖变压器所有内部与外部故障。
- 双绕组适配 + 高精度测量：专为双绕组变压器设计，5A CT/VT 输入，电流 / 电压精度 ±0.2%/±0.5%。
- 多 RTD 温度监测：绕组、铁芯、油箱油温实时监测，过热保护与预警，支持热记忆与寿命评估。
- 故障诊断与波形捕捉：512 条事件记录、故障追忆、20 周波波形捕捉，精准定位故障原因。
- 高速通信联网：可选以太网 / IEC61850，接入智能电网、DCS、SCADA，远程整定与诊断。
- 工业级加固宽温运行：三防涂层，抗振动干扰，适应电厂、变电站、工业企业恶劣环境。
应用场景：
- 电厂：主变、厂用变、启备变、励磁变、脱硫变保护。
- 变电站：10kV–500kV 主变、配电变、联络变保护。
- 工业企业：石化、钢铁、冶金、化工、水泥企业大型变压器保护。
- 油气行业：油田、气田、长输管道变电站变压器保护。
