描述

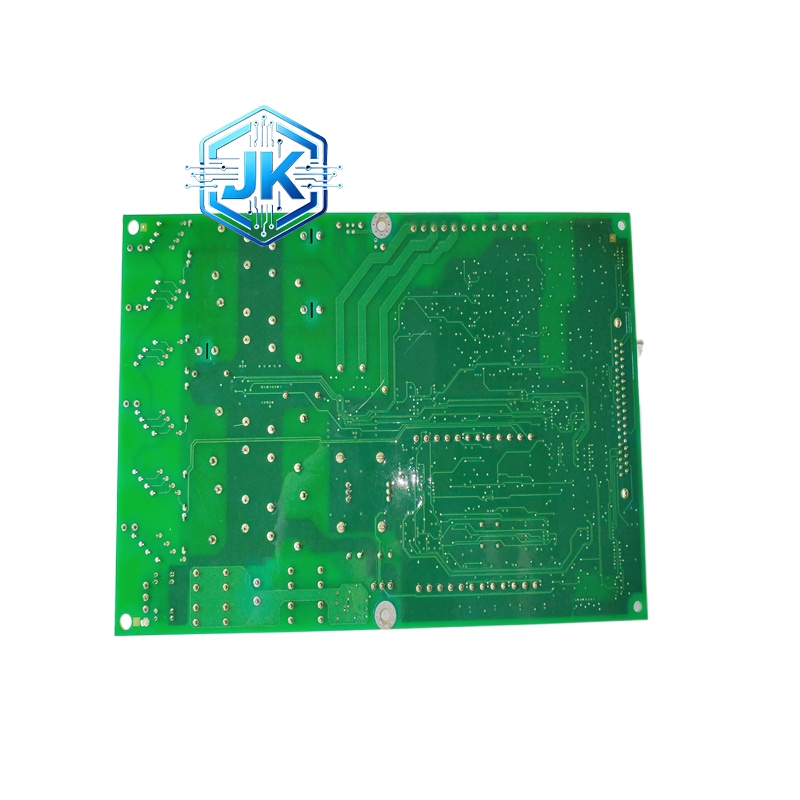

GE Mark VIe 低压电源监测模块 IS2020LVPSG1A
技术规格:
- 监视通道: 8路低压DC电源输入
- 监视电压范围: 5 V, 12 V, 15 V, 24 V DC
- 精度: ±1% 读数
- 报警阈值: 可编程上下限
- 通信方式: 背板总线至Mark VIe控制器
- 供电: 来自被监视电源本身
- 工作温度: 0°C 至 +55°C
- 防护等级: IP20
材质构成:
- PCB: FR-4双层板
- ADC: 16位逐次逼近型ADC，8通道
- 基准电压源: 高精度2.5 V基准，温漂<10 ppm/°C
- 外壳: 铝合金屏蔽罩
结构特征:
- Mark VIe标准半长板卡
- 8个模拟输入端子 — 螺丝接线
- 每通道LED指示灯 — 绿色正常，红色报警
- 板载跳线 — 设置报警阈值
工作原理:
- 被监视的低压电源输出接入模块的8路模拟输入
- 16位ADC将电压值转换为数字量，与设定阈值比较
- 低于下限或高于上限时，模块通过背板总线向Mark VIe CPU发送报警
- CPU在HMI上显示报警信息，并可触发系统级保护动作
功能特点:
- 实时电压监测 — 毫秒级刷新
- 欠压/过压报警 — 触发系统级警报
- 电源切换检测 — 主备电源自动切换确认
- 历史记录 — 存储电压波动事件供事后分析
- 自诊断功能 — 模块自身健康状态监测
应用场景:
- Mark VIe DCS系统电源冗余监控
- 电厂控制柜电源健康管理
- 关键工艺控制系统供电保障
- 数据中心UPS输出监视
安装要求:
- 插入Mark VIe标准I/O机架插槽
- 被监视电源的正负极对应接入模块端子，不可接反
- 8路输入使用独立导线，不可共线
- 模块供电来自被监视电源本身，确保电源正常时模块才能工作
使用注意事项:
- 报警阈值设置必须低于电源模块的实际输出范围，留有裕量
- 模块仅监视电压，不提供过流保护，过流保护由电源模块自身完成
- 被监视电源故障时模块也会断电，此时Mark VIe CPU会检测到通信丢失并报警
- 不可将24 V电源接入5 V监视通道，会烧毁ADC
- 定期校准精度，建议每年一次
