描述

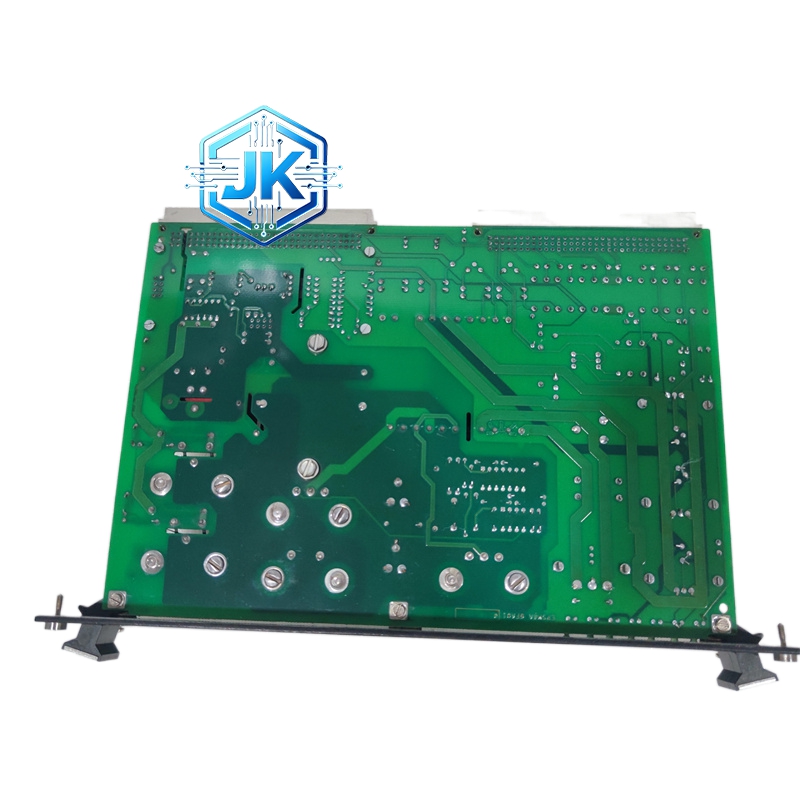

GE通用电气 IS200EPCTG1A，属于Mark VIE控制系统以太网通讯模块
技术规格：
- 以太网口：双冗余10/100Base-T（RJ-45），A网 + B网
- 协议支持：TCP/IP、UDP、Modbus TCP、EGD、OPC DA/HDA、SRTP（GE私有）
- 传输速率：10/100Mbps自适应，全双工
- 缓冲区：每网口64KB收发缓冲区
- VPN支持：支持GE proprietary VPN隧道
- 隔离电压：1500V DC（以太网口与逻辑侧）
- 背板总线：VME64x / VME64
- 供电：+5V DC，VME背板供电
- 工作温度：0°C 至 +55°C
- 安装方式：VME/CPCI标准单槽
功能特点：
- 双网冗余：A/B网热备，单网故障50ms内自动切换，通讯不中断
- 协议丰富：同时支持Modbus TCP、EGD、OPC、SRTP等多种协议
- 大数据量传输：100Mbps带宽满足历史数据上传和远程监控需求
- VPN隧道：支持跨广域网安全通讯
- 看门狗：通讯超时自动复位，无需人工干预
材质构成：
- 外壳：铝合金压铸 + 镀锌钢板，表面喷塑
- PCB：6层工业级，三防涂覆
- 以太网接口：RJ-45 ×2，内置磁隔离变压器
- 隔离芯片：1500V DC数字隔离器
结构特征：
- VME标准单槽板卡
- 前面板：A网Link/Activity LED + B网Link/Activity LED + Power / Run / Fault LED
- 背部：VME总线连接器 + RJ-45（A网）+ RJ-45（B网）
工作原理：
主控制器通过VME总线将数据帧写入模块发送缓冲区。模块根据目标IP地址和端口号，通过A网或B网发送以太网帧。A网和B网同时发送相同数据（热备模式），接收方以先到为准。当A网链路断开时，模块在50ms内将所有通讯切换至B网，主控制器无感知。磁隔离变压器确保以太网侧雷电/浪涌不会损坏控制器侧电路。
应用场景：
- Mark VIE控制器与DCS系统数据交换
- 远程工程师站接入（GE ToolboxST远程连接）
- 历史数据库数据上传（OPC HDA）
- 跨厂区广域网通讯（VPN隧道）
- 上级调度中心数据上报
安装要求：
- VME机架安装，通常安装在控制器模块旁边（便于布线）
- A网和B网分别接入两台不同的交换机（冗余网络）
- 使用Cat5e及以上屏蔽双绞线
- 屏蔽层单端接地（模块侧接地）
- 接地端子可靠连接至机柜保护地
使用注意事项：
- A/B网必须接入不同的交换机，否则冗余失效
- 以太网线不可与动力电缆同槽敷设，间距至少20cm
- 模块IP地址需与上位系统在同一子网
- 定期检查A/B网Link LED状态，确保双网均正常
- 固件升级需通过USB口（IS2020模块）或串口（IS215模块）进行
