技术规格：

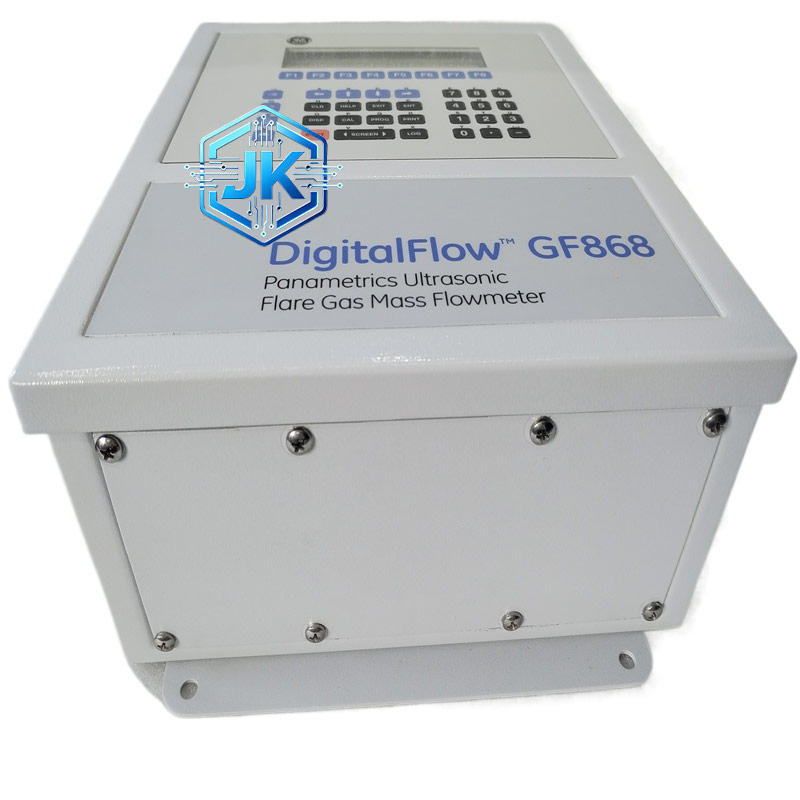

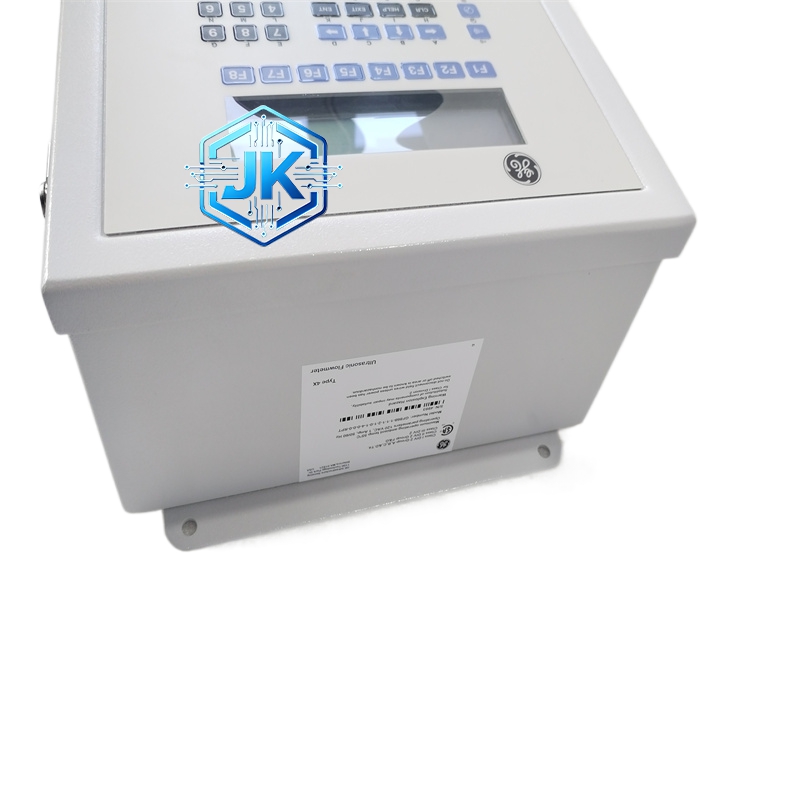

- 制造商：GE（通用电气）传感与测量部门（Panametrics）
- 型号：GF868-1-1-1-2-1-0-1-4-0-0-0-RPT（定制化配置型号）
- 测量原理：互相关时差法超声波测量技术
- 测量介质：火炬气、天然气、压缩空气、燃料气、腐蚀性气体、有毒气体等
- 管径适配：DN50~DN3000（最大 120 英寸 / 3 米）
- 流速范围：双向 – 100~+100m/s（标准）；单向 0.03~120m/s（扩展）
- 流量量程比：2750:1（超宽量程比）
- 测量精度：±0.5% 读数（流速≥1m/s）；±0.01m/s（流速＜1m/s）
- 重复性：±0.2% 读数
- 工作温度：-20℃~+55℃（标准）；-40℃~+60℃（扩展）
- 存储温度：-55℃~+75℃
- 工作压力：真空～10MPa（适配高压 / 低压工况）
- 输入信号：2 路隔离 4-20mA 输入（适配压力、温度变送器）
- 输出信号：2 路隔离 4-20mA 输出（流量、温度）；脉冲输出（累计流量）
- 通信接口：标准 RS232；可选 RS485、HART7、Modbus TCP/IP、以太网、OPC
- 显示单元：2 行 ×16 字符背光 LCD 显示屏，内置磁性六键键盘
- 供电电源：标准 100-240VAC±10%；可选 12-28VDC±5%
- 功耗：≤15W
- 防护等级：NEMA 4X（IP66）铝合金外壳
- 尺寸：250mm×180mm×100mm（主机）
- 重量：约 4.5kg
- 材质：铝合金外壳、不锈钢传感器探头、耐高温密封件
- 认证：CE、UL、ATEX 防爆认证，符合 ISO 9001、环保排放计量标准。
功能特点：
- 无动部件无压损：采用超声波非接触测量，无机械可动部件、无孔板 / 文丘里管，无堵塞、无磨损、无压力损失，适配含杂质、潮湿、腐蚀性气体，无需日常维护。
- 超宽量程比双向测量：量程比高达 2750:1，可测量极低至极高流速气体；支持双向流量测量，适配火炬系统气体双向流动工况。
- 多参数精准测量：可同时测量气体流速、体积流量、质量流量、平均分子量，自动补偿温度、压力、气体组分变化影响，测量精度不受气体性质影响。
- 恶劣工况强适配：耐受高温、高压、振动、粉尘、油污、腐蚀性气体环境，可在脉动气流、压力波动、组分变化频繁的工况下稳定运行。
- 智能化数据处理：内置微处理器，自动计算流量累计值、趋势曲线，支持数据存储、历史记录查询与故障诊断；可通过通信接口远程配置参数、读取数据。
- 便捷安装与低维护：夹装式 / 插入式安装，无需停产断管，安装便捷；无易损部件，长期运行无需校准，维护成本极低。
应用场景：
- 石油化工：石化厂火炬气排放计量、炼油厂尾气流量监测、化工装置工艺气体流量控制、易燃易爆 / 腐蚀性气体测量。
- 油气行业：海上平台火炬系统流量监测、天然气管道流量计量、油气田压缩机站气体测量、钻井平台排放气监控。
- 电力行业：电厂锅炉烟气 / 燃料气流量测量、燃气轮机进气 / 排气流量监测、电厂火炬排放计量。
- 环保行业：工业废气排放监测、环保合规计量、碳排放数据采集、污水处理厂沼气流量测量。
- 冶金行业：冶金炉窑煤气 / 烟气流量控制、轧机加热炉燃料气测量、冶金尾气回收系统流量监测。
