描述

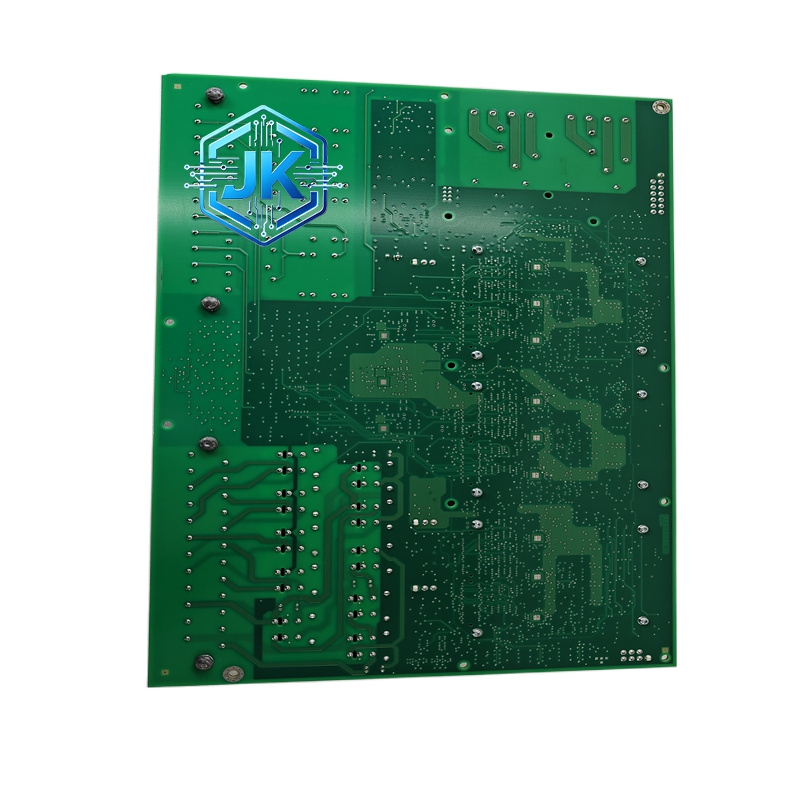

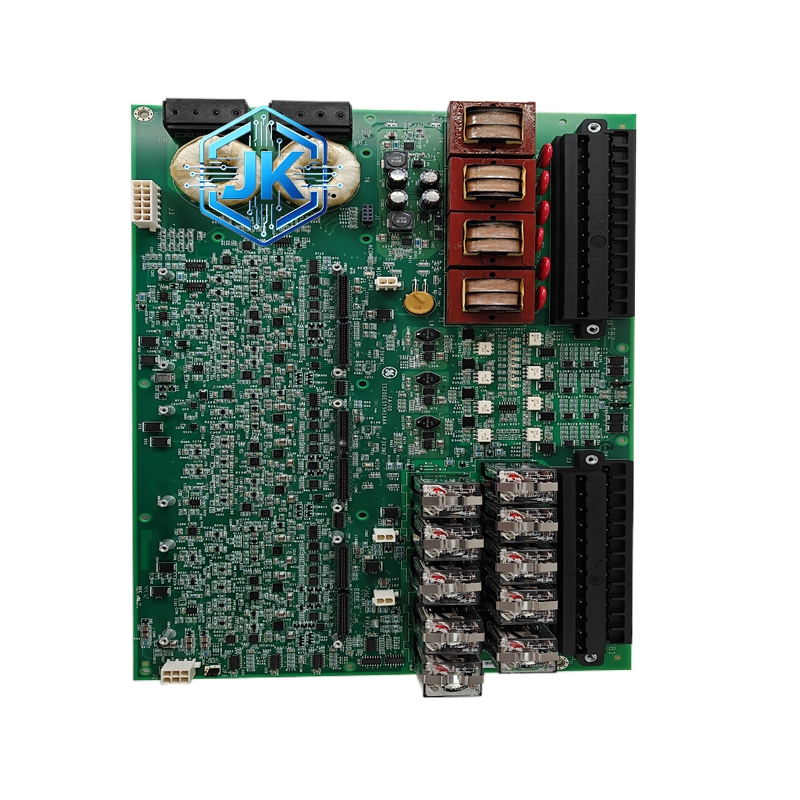

GE（通用电气）IS200ESELH3AAA — 伺服控制模块
技术规格：
- 品牌：GE（General Electric）
- 型号：IS200ESELH3AAA
- 所属系列：IS200 系列，Mark VIe 控制系统
- 模块类型：伺服电子控制模块（Servo Electronic Module）
- 通道数量：单通道（单伺服阀控制）
- 输出信号：±10V DC 模拟量输出（驱动伺服阀）
- 输入信号：4-20mA 或 0-20mA 电流环（来自转速控制器）
- 控制模式：PID 闭环控制 + 前馈控制
- 供电方式：从 Mark VIe 控制器背板总线取电
- 工作温度：0°C 至 +60°C
- 存储温度：-40°C 至 +85°C
- 相对湿度：5% 至 95%（无凝露）
- 安装方式：插入 Mark VIe 控制器机架专用伺服槽位
- 尺寸：约 170mm × 100mm × 25mm（标准 Mark VIe 模块尺寸）
- 重量：约 0.4kg
材质构成：
- 外壳：镀锌钢板 + 铝合金前面板，全封闭金属结构
- PCB 板：FR-4 玻璃纤维环氧树脂板，表面涂覆三防漆（防潮、防盐雾、防霉）
- 连接器：镀金 PIN 针连接器，抗氧化、抗振动
- 散热片：铝制鳍片式被动散热结构
- 关键芯片：专用伺服控制 ASIC + 16 位 D/A 转换器
结构特征：
- 前面板设有 4 颗 LED 指示灯：电源（绿色常亮）、运行（绿色闪烁）、故障（红色常亮）、伺服阀反馈（黄色）
- 背面为 96 针标准背板连接器，与 Mark VIe 控制器完全匹配
- 模块两侧设有不锈钢固定卡扣，防止振动松脱
- 整体采用电磁屏蔽设计，屏蔽效能大于 60dB
工作原理：
IS200ESELH3AAA 接收来自 Mark VIe 控制器转速调节模块（如 IS200TDRTH）发出的 4-20mA 电流指令，经内部 PID 控制器运算后，通过 16 位高精度 D/A 转换器输出 ±10V DC 模拟电压，直接驱动液压伺服阀的线圈，从而控制调节汽阀的开度，实现对汽轮机转速和负荷的精确调节。模块内部集成了伺服阀位置反馈回路（LVDT 反馈），形成闭环控制，确保伺服阀开度与指令精确一致。同时支持前馈控制，在负荷突变时快速响应，减少转速波动。
功能特点：
- 高精度 ±10V 输出，分辨率达 16 位，控制精度优于 0.1%
- 内置 PID + 前馈复合控制算法，响应速度快，调节时间小于 200ms
- 支持伺服阀 LVDT 反馈闭环，自动补偿伺服阀零偏和增益漂移
- 内置自诊断功能，支持伺服阀断线检测、过流保护、短路保护
- 支持在线参数调整，无需停机即可修改 PID 参数
- 模块故障时自动输出安全保持信号，防止伺服阀误动
性能参数：
- 输出电压范围：±10V DC（最大 ±12V）
- 输出电流：最大 20mA
- 增益调整范围：-200% 至 +200%
- 零偏调整范围：±10V
- 响应带宽：0 至 100Hz（-3dB）
- 噪声水平：小于 1mV RMS
- 伺服阀驱动能力：直接驱动 MOOG D633/D661 系列伺服阀
应用场景：
- 燃气轮机（LM2500、LM6000、LM9000）的转速和负荷控制
- 蒸汽轮机的调速系统（DEH 数字电液调节系统）
- 联合循环电厂的汽轮机主控
- 大型工业驱动设备的伺服控制
安装要求：
- 必须插入 Mark VIe 控制器机架中标注为”伺服槽位”的专用插槽
- 安装前需确认背板总线供电正常，电压为 +5V DC
- 模块插入后需用两侧卡扣锁紧，确保接触可靠
- 伺服阀反馈线（LVDT 线）需使用屏蔽双绞线，屏蔽层单端接地
- 安装完成后需在控制器软件中配置模块地址和 PID 参数
使用注意事项：
- 严禁在通电状态下插拔模块，需先将控制器置于维护模式
- 伺服阀输出线不可与强电电缆并行敷设，间距需大于 30cm
- 模块工作温度超过 60°C 时需加强机柜通风散热
- 定期检查 LED 指示灯状态，红色常亮表示模块故障需立即更换
- 备用模块需存放在防静电包装中，避免潮湿和灰尘
