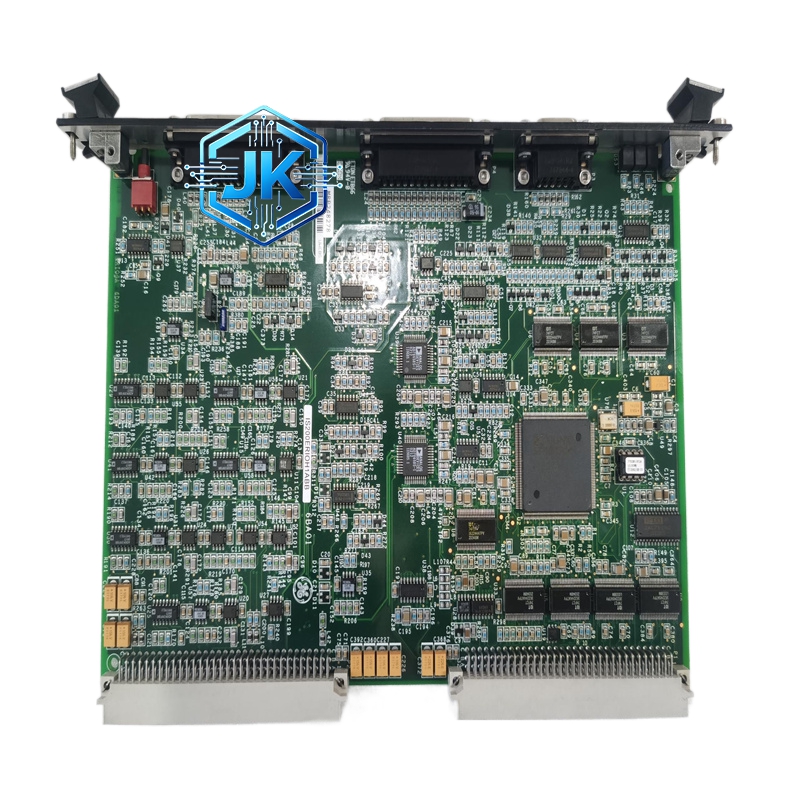

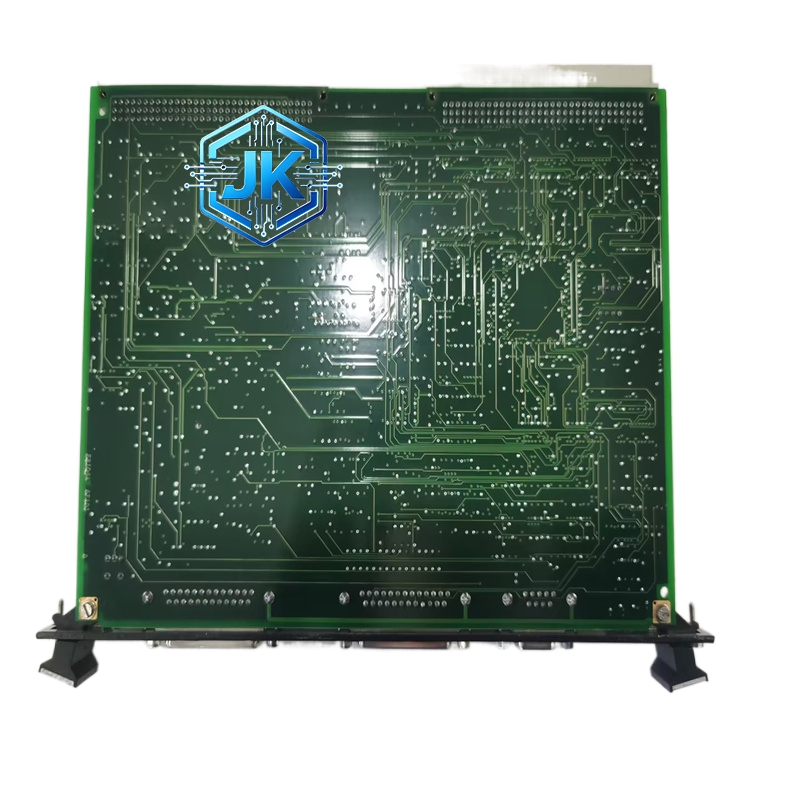

GE（通用电气）IS200EPCTG1AAA — 脉冲计数模块（Pulse Counting Module）
技术规格：
- 品牌：GE（General Electric）
- 型号：IS200EPCTG1AAA
- 所属系列：IS200 系列，Mark VIe 控制系统
- 模块类型：脉冲计数模块
- 通道数量：4 通道独立脉冲计数
- 输入信号类型：干接点脉冲 / 24V DC 方波脉冲 / 120V AC 脉冲（通过跳线选择）
- 计数频率：最高 50kHz/通道
- 计数器位宽：32 位无符号整数
- 供电方式：背板总线供电（+5V DC）
- 工作温度：0°C 至 +60°C
- 存储温度：-40°C 至 +85°C
- 安装方式：插入 Mark VIe 控制器机架标准 I/O 槽位
- 尺寸：约 170mm × 100mm × 25mm
- 重量：约 0.35kg
材质构成：
- 外壳：镀锌钢板 + 铝合金前面板
- PCB 板：FR-4 玻璃纤维环氧树脂板，三防涂层
- 连接器：96 针镀金背板连接器 + 前端子排
- 关键芯片：32 位计数专用 ASIC + 光耦隔离芯片
结构特征：
- 前面板设有 4 颗 LED，每通道 1 颗，绿色闪烁表示有脉冲输入
- 前面板设有 1 颗总故障指示灯（红色）
- 设有 4 组输入跳线，用于选择脉冲输入类型（干接点/24V/120V）
- 背面为标准 96 针背板连接器
- 两侧设有不锈钢固定卡扣
工作原理：
IS200EPCTG1AAA 的每个通道独立接收现场脉冲信号，经光耦隔离后送入 32 位计数器芯片进行累加计数。计数器支持向上计数和向下计数两种模式，可通过控制器软件配置。计数值通过背板总线实时上传至 Mark VIe 控制器，控制器根据计数值进行流量换算、转速计算或位置累加。当计数值达到预设上限时，模块自动产生溢出中断，通知控制器处理。
功能特点：
- 4 通道独立计数，各通道参数可独立配置
- 支持干接点、24V DC、120V AC 三种输入类型，通过跳线灵活切换
- 32 位计数器，最大计数值超过 42 亿，适合长期累计
- 光耦隔离，输入与控制器完全电气隔离，隔离电压 1500V DC
- 支持计数清零、预置数、溢出中断等功能
- 脉冲丢失检测，当输入脉冲频率超过 50kHz 时自动标记丢失标志
性能参数：
- 计数频率：最高 50kHz/通道
- 计数器位宽：32 位（0 至 4,294,967,295）
- 输入阻抗：干接点模式 10kΩ；24V 模式 4.7kΩ；120V 模式 47kΩ
- 隔离电压：1500V DC（输入对背板）
- 响应延迟：小于 10μs
- 计数精度：100%（无累计误差）
应用场景：
- 涡街流量计的脉冲采集与流量换算
- 电机转速的脉冲测量（编码器信号采集）
- 阀门开度的位置计数（行程计数）
- 皮带秤的脉冲累计与物料计量
- 电厂辅机设备的运行时间统计
安装要求：
- 插入 Mark VIe 控制器标准 I/O 槽位
- 脉冲输入线使用屏蔽电缆，屏蔽层在模块侧单端接地
- 输入跳线在断电状态下设置，设置完成后用扎带固定
- 计数器初始值和上限值通过控制器软件在线设置
使用注意事项：
- 干接点输入需外接上拉电阻（模块内部已集成，无需外接）
- 120V AC 脉冲输入时需确认现场信号为方波，正弦波信号会导致计数错误
- 长期不使用的通道建议断开输入线，防止干扰误计数
- 模块故障时计数器自动保持当前值，不会清零
