描述

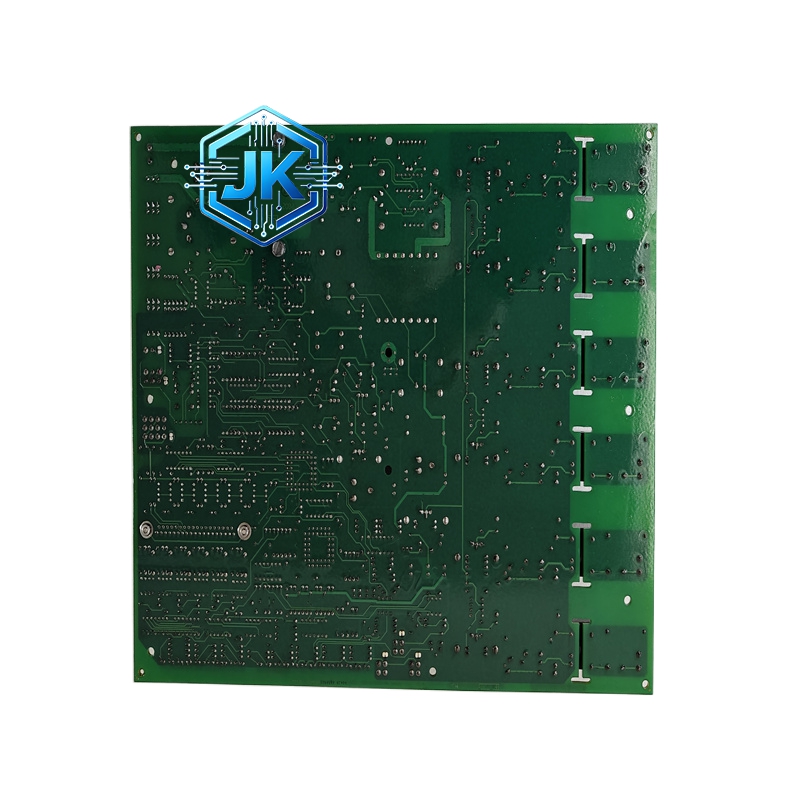

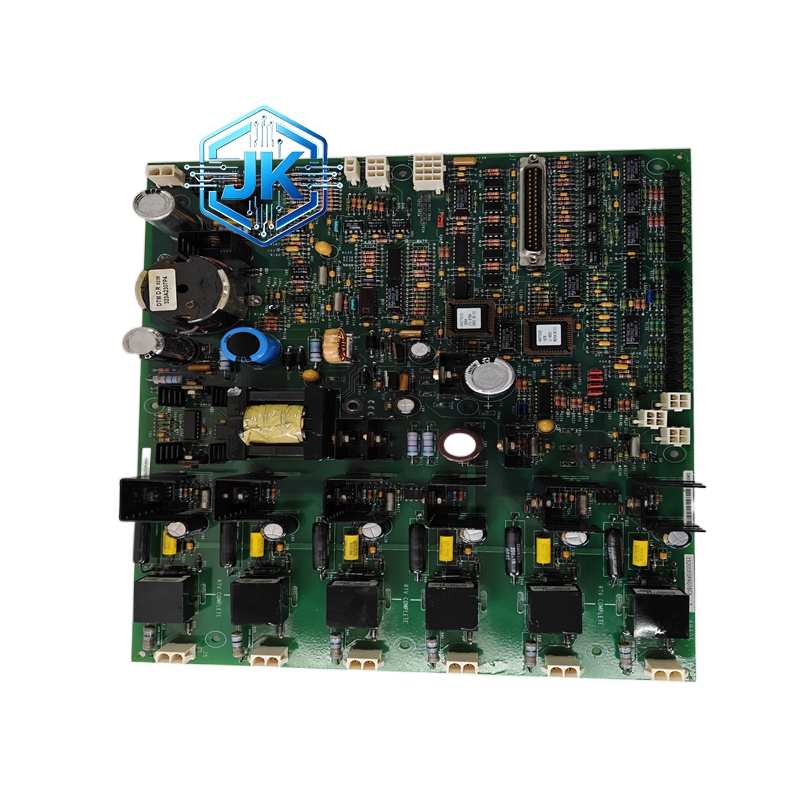

GE（通用电气）IS200ECTBG1ABB — 事件捕捉与触发模块
技术规格：
- 品牌：GE（General Electric）
- 型号：IS200ECTBG1ABB
- 所属系列：IS200 系列，Mark VIe 控制系统
- 模块类型：事件捕捉与触发模块
- 事件捕捉通道：8 通道高速事件输入
- 触发输出通道：4 通道触发输出
- 事件捕捉分辨率：1 微秒（μs）
- 输入信号类型：干接点（Dry Contact）/ 24V DC / 125V DC
- 触发输出类型：继电器输出（干接点）
- 供电方式：背板总线供电（+5V DC）
- 工作温度：0°C 至 +60°C
- 存储温度：-40°C 至 +85°C
- 安装方式：插入 Mark VIe 控制器机架标准 I/O 槽位
- 尺寸：约 170mm × 100mm × 25mm
- 重量：约 0.35kg
材质构成：
- 外壳：镀锌钢板 + 铝合金前面板
- PCB 板：FR-4 玻璃纤维环氧树脂板，三防涂层
- 连接器：96 针镀金背板连接器 + 前端子排
- 关键芯片：FPGA 事件捕捉芯片 + 高速光耦 + 继电器驱动芯片
- 继电器：欧姆龙 G6K 系列微型继电器，寿命 1000 万次
结构特征：
- 前面板设有 8 颗输入状态 LED（绿色/红色，表示各通道当前状态）
- 前面板设有 4 颗触发输出 LED（绿色，表示触发动作已发出）
- 前面板设有 1 颗故障指示灯（红色）
- 设有 8 组输入跳线，用于选择输入信号类型（干接点/24V/125V）
- 背面为标准 96 针背板连接器
- 两侧设有不锈钢固定卡扣
工作原理：
IS200ECTBG1ABB 的 8 路事件捕捉通道持续监测现场开关量信号，当检测到信号边沿跳变（上升沿或下降沿，可配置）时，FPGA 芯片以 1 微秒的精度记录事件发生的精确时间戳，并将事件信息通过背板总线上报至 Mark VIe 控制器。同时，模块支持触发逻辑编程：当满足预设的事件组合条件时（如通道 1 和通道 3 同时动作），模块自动驱动 4 路继电器输出，触发现场设备动作（如紧急停机、报警输出）。整个过程在硬件层面完成，不经过控制器 CPU，响应延迟小于 100 微秒。
功能特点：
- 8 通道高速事件捕捉，时间分辨率 1 微秒
- 支持上升沿、下降沿、双边沿三种捕捉模式
- 4 路继电器触发输出，触发逻辑可编程
- 硬件级事件处理，不占用控制器 CPU 资源
- 响应延迟小于 100 微秒，远快于软件中断方式
- 所有输入通道光电隔离，隔离电压 1500V DC
- 继电器输出支持常开/常闭切换
- 支持事件缓存，最多存储 256 条事件记录
性能参数：
- 事件捕捉分辨率：1μs
- 事件缓存深度：256 条
- 触发响应延迟：小于 100μs
- 输入信号类型：干接点 / 24V DC / 125V DC（跳线选择）
- 继电器触点容量：5A / 250V AC（阻性负载）
- 继电器寿命：1000 万次
- 隔离电压：1500V DC（输入对背板）
- 触发逻辑：支持 AND / OR / NOT 组合，最多 8 个条件
应用场景：
- 燃气轮机紧急停机按钮的事件捕捉与快速触发
- 蒸汽轮机保护系统的事件顺序记录（SOE）
- 电厂继电保护的快速跳闸触发
- 工业安全联锁系统的事件监测与联动
- DCS 系统中的事件顺序记录与事故分析
安装要求：
- 插入 Mark VIe 控制器标准 I/O 槽位
- 事件输入线使用屏蔽双绞线，屏蔽层单端接地
- 继电器输出线与强电回路分开敷设
- 输入跳线在断电状态下设置
- 触发逻辑通过控制器软件在线编程配置
使用注意事项：
- 继电器输出不可用于感性负载（如电机线圈），需加装 RC 吸收回路
- 事件捕捉模式（上升沿/下降沿）在上电前通过软件锁定，运行中不可更改
- 模块故障时继电器输出自动复位为安全状态（常开断开、常闭闭合）
- 长期运行后需检查继电器触点状态，触点烧蚀严重时需更换模块
- 备用模块存放需防静电、防潮、防尘
