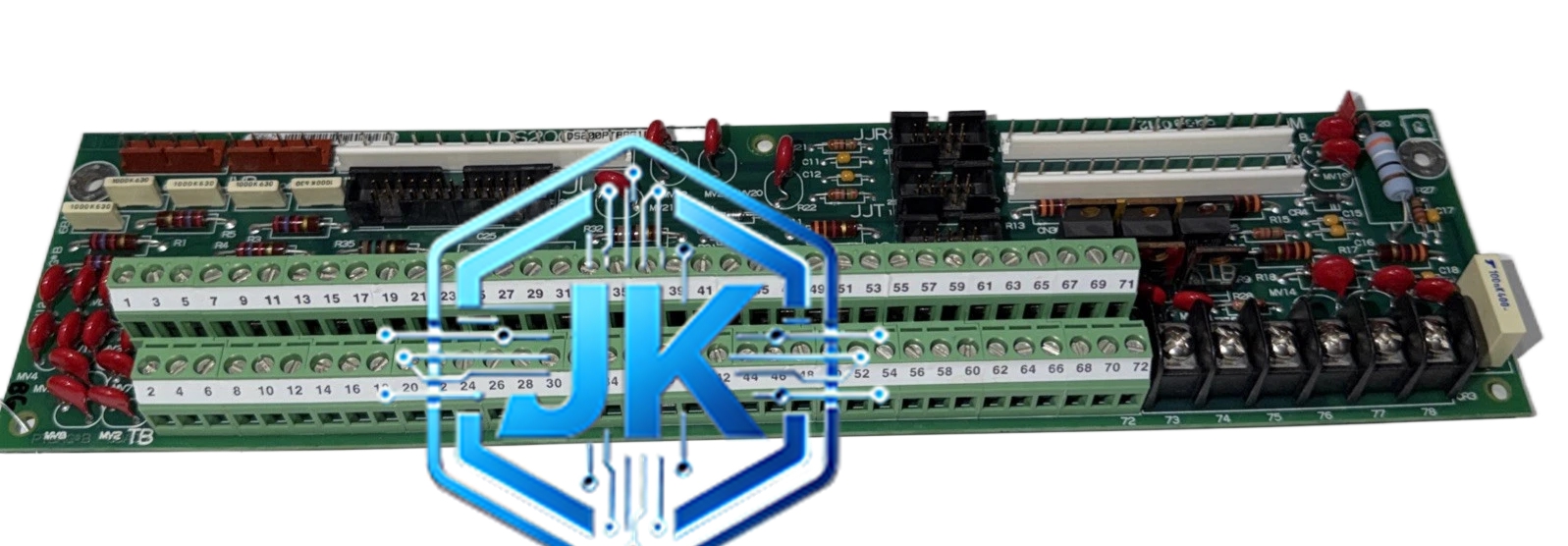

（GE）DS200TCQAG1ABB — Mark VIe系列串行通信模块（RS-485/RS-232）
技术规格
- RS-232串口：4个DB9母头接口
- RS-485串口：2个端子排接口（A/B/GND）
- RS-232参数：波特率300～115200bps可调，数据位7/8位可选，停止位1/2位可选，校验方式无/奇/偶/标记/空格可选
- RS-485参数：波特率300～115200bps可调，支持半双工/全双工，最大传输距离1200米（9600bps时），最大节点数32个
- 通信协议：Modbus RTU（主站/从站）、GE SRTP、DNP3.0（串口）、Profibus DP（从站）、ASCII协议
- 电气隔离：RS-485端口与系统背板之间≥1500V DC隔离，RS-232端口与背板之间≥500V DC隔离
- 供电方式：DC 24V（通过Mark VIe系统背板供电）
- 工作温度：0℃～55℃
- 防护等级：IP20（需安装在控制柜内）
- 安装尺寸：约160mm × 100mm × 25mm（半尺寸欧洲卡）
- 重量：约180g
- LED指示：每个串口配有TX（发送，绿色）、RX（接收，黄色）两色LED指示灯
功能特点
- 多协议一模块：同一模块同时支持Modbus RTU、SRTP、DNP3.0、Profibus DP四种协议，每个串口可独立配置不同协议，一模块代替多个专用通信卡
- RS-485长距离通信：RS-485端口支持最远1200米通信距离（低速时），适用于现场仪表分散布置在厂区各处的场合
- 1500V电气隔离：RS-485端口与系统背板之间实现1500V DC电气隔离，有效防止现场地电位差（如大地环流）损坏Mark VIe控制系统
- 独立串口配置：6个串口各自独立配置波特率、数据格式和通信协议，互不干扰，可同时与6台不同设备通信
- 实时通信诊断：每个串口配有TX/RX LED指示灯，发送时TX灯闪烁，接收时RX灯闪烁，通信异常时两灯均不亮，便于现场快速定位故障串口
- 广播通信支持：RS-485支持广播模式，可同时向总线上所有从站设备发送相同指令（如同步对时命令）
- 断线检测：支持RS-485总线断线检测，总线断开时自动报警并切换至安全状态
应用场景
- 与现场智能温度变送器、压力变送器、流量计进行Modbus RTU通信，采集过程数据
- 与ABB ACS880/西门子G120/施耐德ATV等品牌变频器进行参数读写和启停控制
- 与SEL-351/GE SR-750/西门子7SJ等品牌保护继电器进行DNP3.0通信，读取保护动作信息
- 与现场西门子S7-1200/1500 PLC进行数据交换
- 与APC/Eaton/Schneider等品牌UPS进行通信，获取电池状态和报警信息
- 与柴油发电机控制器进行通信，实现自动启动/停止控制
安装要求
- 插入Mark VIe系统背板的通信模块专用槽位
- RS-485通信总线末端（最后一个设备处）必须加装120Ω终端电阻，否则信号会反射导致通信误码
- RS-485总线上所有设备的信号地（GND）需共用同一根地线，但不可多点接地（只能单点接地）
- 通信线缆必须使用屏蔽双绞线（如RVSP 2×0.75mm²），屏蔽层在控制柜端单点接地
- RS-232串口使用标准DB9交叉线或直通线（取决于设备是DTE还是DCE）
使用注意事项
- RS-232和RS-485接口类型完全不同，接线前必须确认现场设备接口类型，接错会烧毁端口
- 修改波特率、数据位等串口参数后需重新上电才能生效
- RS-485总线上设备数量不超过32个（Modbus RTU协议限制），超过需加装中继器
- 禁止在RS-485总线带电状态下插拔设备，否则会产生浪涌损坏端口
- 通信异常时首先观察TX/RX LED灯：TX灯亮RX灯不亮表示对方未响应，两灯均不亮表示物理连接故障
