描述

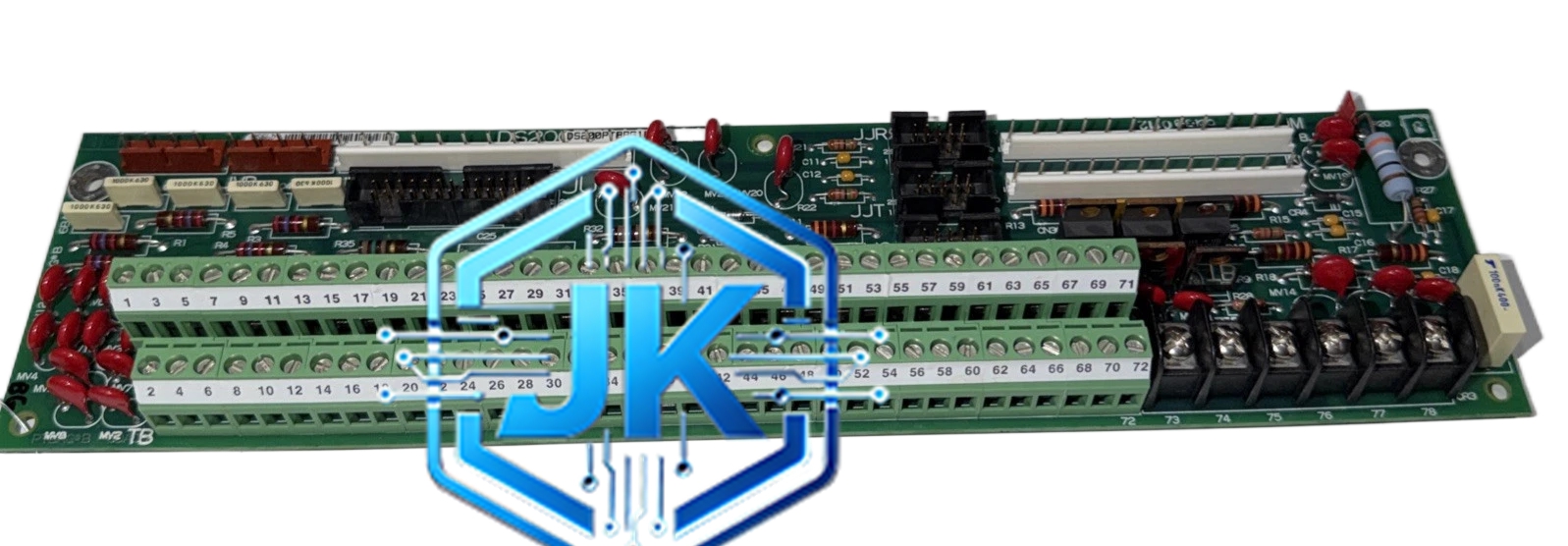

（GE）DS200TCQAG1A — Mark VIe系列八通道热电偶温度采集模块
技术规格
- 模块类型：8通道热电偶专用输入模块
- 输入通道数：8路独立通道，每路完全独立配置
- 热电偶类型支持：J型、K型、T型、E型、N型、R型、S型、B型（全部8种标准热电偶）
- 温度测量范围：-200℃～+1800℃（取决于热电偶类型，S/R/B型最高可达1700℃）
- 分辨率：16位Σ-Δ型A/D转换，分辨率0.05℃
- 测量精度：±0.3℃（全量程，含冷端补偿误差）
- 冷端补偿：板载高精度NTC热敏电阻，补偿精度±0.5℃
- 采样速率：8通道同步采样，每秒10次（所有通道在同一时刻采样）
- 输入阻抗：≥10MΩ（对测量回路影响极小）
- 共模抑制比（CMRR）：≥120dB（50Hz/60Hz）
- 常模抑制比（NMRR）：≥60dB（抑制串模干扰）
- 通道间隔离：每通道独立光耦隔离，隔离电压≥500V DC
- 通道与背板隔离：光耦隔离，隔离电压≥500V DC
- 断线检测：每通道独立检测热电偶开路，开路时输出全量程上限值+故障标志位
- 短路检测：每通道检测输入短路，短路时输出零值+故障标志位
- 供电方式：Mark VIe GEN I/O背板总线供电，DC 5V
- 功耗：≤3W（8通道全开时）
- 工作温度：0℃～+55℃
- 存储温度：-20℃～+70℃
- 相对湿度：5%～95%（无凝露）
- 防护等级：IP20（控制柜内安装）
- 安装方式：插入式Eurocard板卡，Mark VIe标准机架
- 板卡尺寸：约160mm × 100mm × 20mm（Eurocard标准单宽）
- 板卡重量：约160g
- LED指示灯：8个绿色通信指示灯（每通道1个）+ 1个红色系统故障灯
功能特点
- 8通道同步采样：所有8个通道在同一时刻完成A/D转换，确保燃烧室8个火焰筒的温度数据具有严格的时间同步性，这对火焰检测和热通道保护至关重要
- 全类型热电偶兼容：支持全部8种标准热电偶，同一模块上不同通道可混合使用不同类型热电偶（如CH1用K型、CH2用J型），灵活性极高
- 在线类型配置：通过Mark VIe软件可在线修改每个通道的热电偶类型，无需断电或更换跳线
- 高抗干扰设计：120dB共模抑制比+60dB常模抑制比，在电厂变频器、大功率开关等强干扰源附近仍能保持测量精度
- 独立断线诊断：每通道独立检测开路和短路，故障时向控制器发送包含通道号的诊断码，便于快速定位到具体测点
- 故障安全输出：模块硬件故障时所有通道自动输出安全高温值，触发控制器报警而非误跳闸
- 通道使能控制：每个通道可单独软件使能/禁用，便于调试和维护时隔离特定通道
工作原理
8路热电偶信号分别经过各自的输入保护电路（TVS二极管+限流电阻）后进入多路模拟开关。模拟开关按顺序将各通道信号切换至统一的信号调理电路。信号调理电路包含冷端补偿、放大、滤波三个环节。冷端补偿由板载NTC热敏电阻实时测量接线端子温度并自动修正。放大电路将毫伏级热电偶信号放大至A/D转换器的输入范围。滤波电路采用二阶低通巴特沃斯滤波器，截止频率10Hz，有效滤除高频噪声。调理后的信号送入16位Σ-Δ型A/D转换器完成数字化。数字量经光耦隔离后送入背板总线。整个信号链路延迟小于2ms。
材质构成
- PCB板：6层FR-4高Tg玻璃纤维板，Tg≥170℃，适合高温环境长期运行
- 连接器：96针镀金边缘连接器，插拔寿命≥1000次
- 模拟开关：低导通电阻CMOS模拟多路复用器（如ADG系列），导通电阻＜100Ω
- A/D芯片：高精度Σ-Δ型ADC，内置数字sinc滤波器和PGA可编程增益放大器
- 光耦：高速数字光耦，隔离电压≥500V DC，传输速率≥10Mbps
- 外壳：铝合金阳极氧化处理，表面硬度≥HV200
结构特征
标准Eurocard单宽板卡，正面布局从左至右依次为：8组输入接线端子标识（CH1～CH8）、8个绿色LED指示灯、1个红色系统故障LED、模拟开关芯片、信号调理电路区域、A/D转换芯片区域、光耦隔离区域、背板连接器。板卡两侧设有防呆定位销孔，顶部设有通道编号丝印标识。
应用场景
- GE 9HA/7HA重型燃气轮机燃烧室8个火焰筒温度监测
- GE 7FA/9FA燃气轮机透平第1～4级温度采集
- GE 9E燃气轮机排气温度分布监测（多点TRT）
- 联合循环电厂高压/中压/低压汽包壁温监测
- 工业加热炉多区温度分布监控
安装要求
- 插入Mark VIe机架I/O槽位，确认槽位编号与软件配置一致
- 8路热电偶补偿导线需分别从各自的接线盒引至模块对应通道，不可共用补偿导线
- 补偿导线与铜导线连接处必须使用恒温接线盒，接线盒温度需稳定在±2℃以内
- 8路信号线应使用8对独立的屏蔽双绞线，每对屏蔽层在控制柜端单点接地
- 模块安装位置需远离大功率变频器和开关设备，间距至少30cm
使用注意事项
- 8个通道的热电偶类型必须在软件中逐一正确配置，配置错误会导致温度显示偏差数百度
- 不同类型热电偶绝对不可混接在同一通道上
- 补偿导线极性不可接反，K型热电偶的正极为黄色标识，负极为红色标识
- 长期运行后需定期校验冷端补偿精度，NTC热敏电阻漂移会导致系统误差
- 模块故障时红色LED常亮，需在计划停机时更换，更换前需在软件中将该模块设为”旁路”状态
- 每次大修时需用标准温度模拟器逐通道校验，任一通道偏差超过±0.5℃需整模块更换
