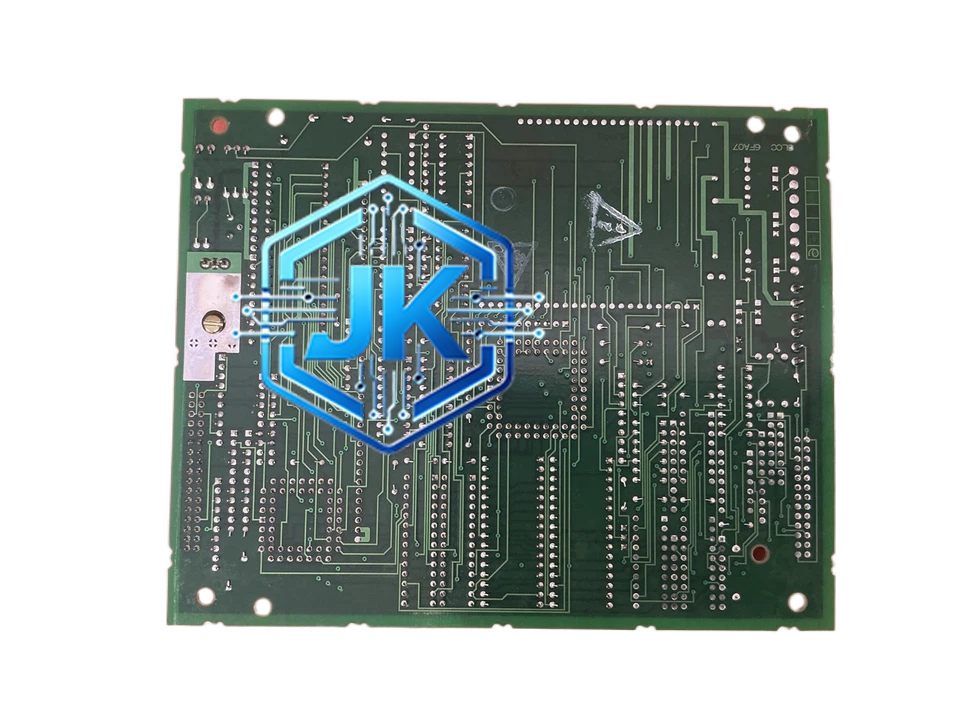

GE（通用电气）DS200SLCCG2AHH — 串行链路通信控制器模块
技术规格：
- 品牌：GE（General Electric）
- 型号：DS200SLCCG2AHH
- 模块类型：双通道串行通信控制器（Dual Channel Serial Link Controller）
- 通信接口：2 个 RS-232/RS-485 串口（通过端子排引出）
- 通信速率：300 bps 至 115200 bps（软件可配置）
- 数据格式：8 位数据位 + 1 位停止位 + 无校验 / 偶校验 / 奇校验（可配置）
- 支持协议：Modbus RTU（主站/从站）、GE SRTP 串口模式、DNP3.0 串口模式
- 背板总线：32 位并行背板总线
- 供电方式：背板总线供电
- 工作温度：0°C 至 +60°C
- 存储温度：-40°C 至 +85°C
- 相对湿度：5% 至 95%（无凝露）
- 安装方式：插入 Mark VIe 控制器机架专用通信槽位
- 尺寸：约 170mm × 100mm × 25mm
- 重量：约 0.3kg
材质构成：
- 外壳：镀锌钢板 + 铝合金前面板
- PCB 板：四层 FR-4 板，表面三防涂层
- 串口芯片：专用 UART 芯片，支持高速串口通信
- 端子排：镀金弹簧端子，支持 RS-232 和 RS-485 接线
- 背板连接器：32 位镀金金手指
结构特征：
- 前面板设有 4 颗 LED：电源（绿）、通道 1 通信（绿闪）、通道 2 通信（绿闪）、故障（红）
- 背面为 32 位背板连接器 + DIN 导轨卡扣
- 前面板下方设有端子排引出口，2 个 DB9 串口通过端子排引出
- 模块两侧设弹簧固定卡扣
- 金属外壳全封闭，具备电磁屏蔽能力
工作原理：
控制器通过背板总线将需要发送的串行数据送入 DS200SLCCG2AHH，模块内部的双通道 UART 芯片将并行数据转换为串行数据，经 RS-232/RS-485 端子排发送至外部设备。接收时，外部设备的串行数据经端子排进入模块，由 UART 芯片转换为并行数据后通过背板总线送入控制器。两个通道独立工作，互不干扰，可同时与两台设备通信。
功能特点：
- 双通道设计，可同时与两台串口设备通信
- 通信速率最高 115200 bps，满足大多数串口设备需求
- 支持 Modbus RTU 主从模式，兼容市面上绝大多数串口设备
- 端子排引出，接线方便，无需额外转换线
- 内置通信超时检测，无响应时自动上报故障
- 支持热插拔，在线更换不影响系统运行
应用场景：
- 与老式模拟变送器的串口通信（如罗斯蒙特 1151 变送器）
- 与智能电表的 RS-485 通信
- 与第三方 PLC 的串口数据交换
- 与不支持以太网的 legacy 设备互联
- 电厂辅机系统中老旧设备的数据接入
安装要求：
- 插入 Mark VIe 控制器机架的通信槽位
- 串口线使用屏蔽双绞线，RS-485 模式下需加终端电阻（120Ω）
- RS-232 模式下最大通信距离约 15 米，RS-485 模式下最大约 1200 米
- 确保接线正确，RS-232 和 RS-485 不可混接
使用注意事项：
- RS-485 通信必须在总线两端加 120Ω 终端电阻，否则通信不稳定
- 通信速率越高，通信距离越短，需根据实际距离选择合适速率
- 禁止带电插拔串口线，防止烧毁 UART 芯片
- 长期不用时应断开串口线，防止静电积累损坏芯片
- 模块地址需在控制器软件中唯一配置，避免与其他设备冲突
