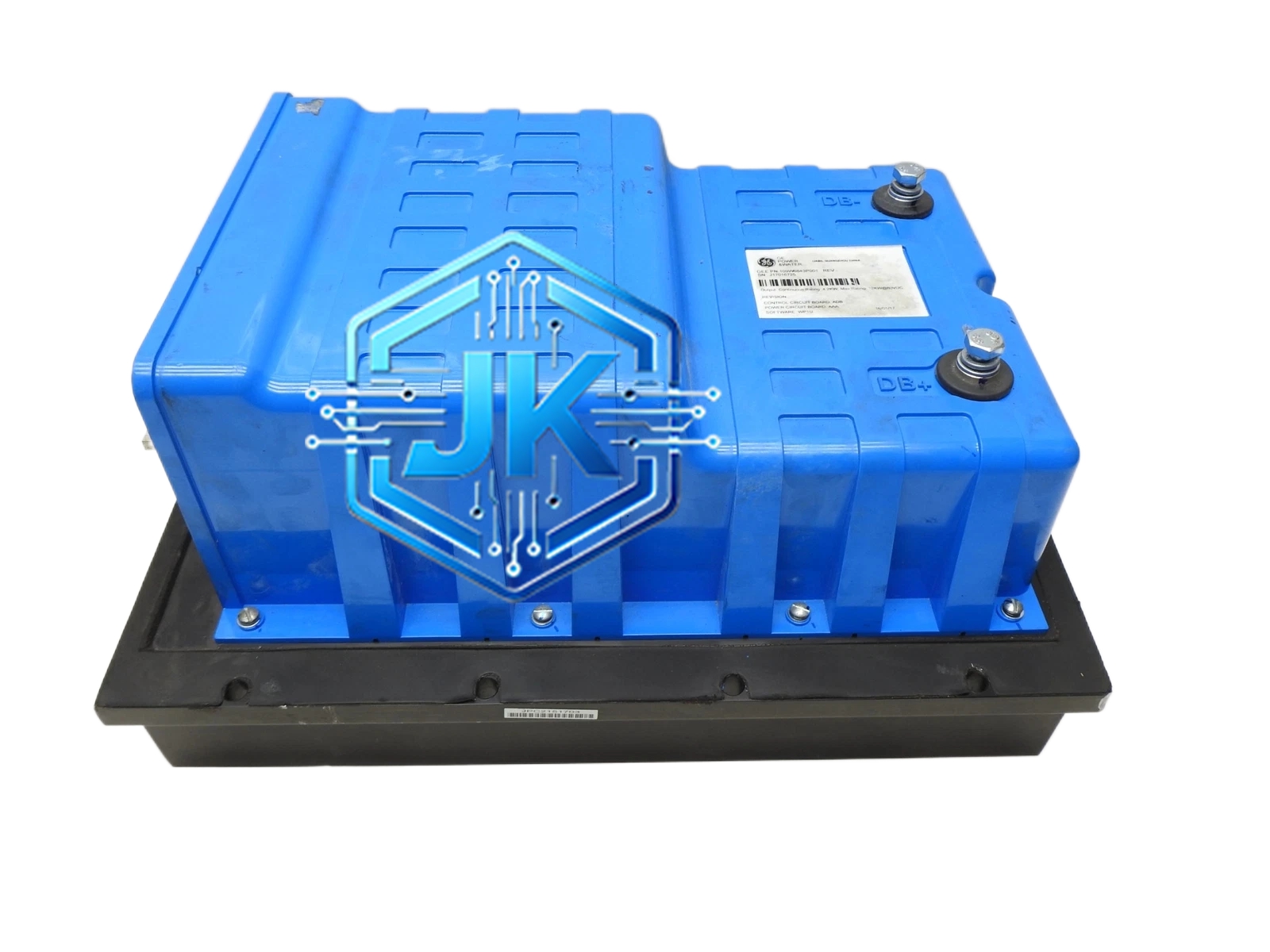

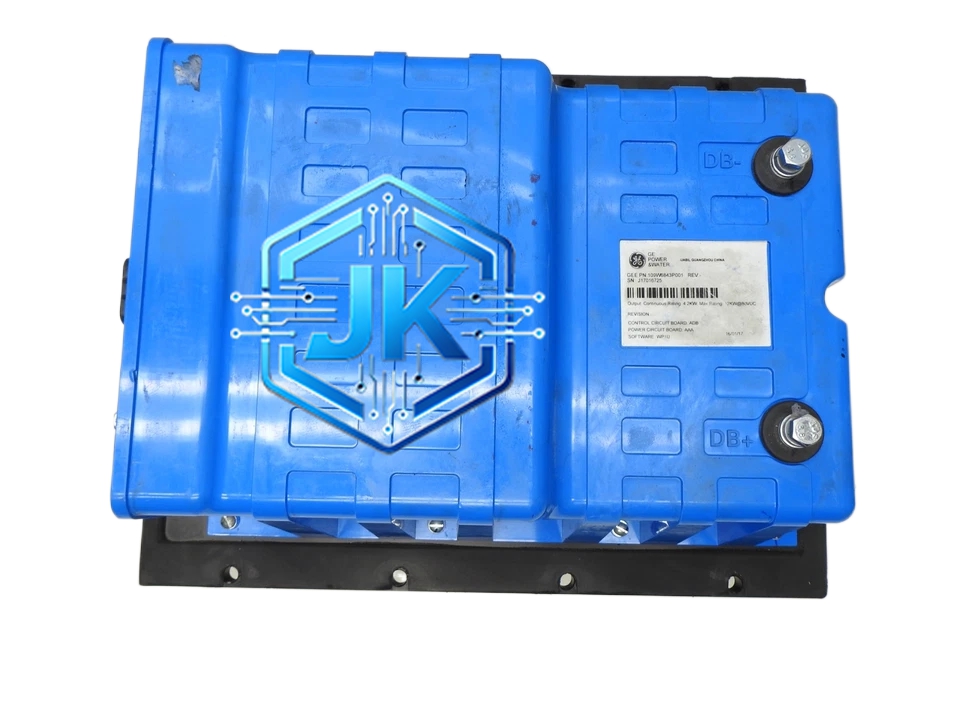

GE（通用电气）109W6843P001 — 燃气轮机点火变压器模块
技术规格：
- 品牌：GE（General Electric）
- 型号：109W6843P001
- 模块类型：高能点火变压器（High Energy Ignition Transformer）
- 输入电压：115V AC 或 230V AC（根据机组配置）
- 输入频率：50Hz / 60Hz
- 输出电压：10000V 至 15000V 高压脉冲（峰值）
- 输出能量：大于 10 焦耳/次（高能点火）
- 点火频率：每秒 1 至 4 次脉冲（可调）
- 点火器类型：半导体点火器（SEMI 型）
- 工作温度：-20°C 至 +70°C
- 防护等级：IP54（防尘防溅）
- 安装方式：安装于燃气轮机燃烧室附近的点火控制箱内
- 尺寸：约 200mm × 150mm × 100mm
- 重量：约 2.5kg
材质构成：
- 外壳：铸铝合金 + 环氧粉末喷涂（耐高温 200°C）
- 变压器铁芯：高磁导率硅钢片叠压
- 高压绕组：耐高温漆包铜线，绝缘等级 H 级（180°C）
- 低压绕组：漆包铜线
- 绝缘介质：变压器油 + 环氧树脂灌封
- 接线端子：耐高温陶瓷绝缘端子
- 点火电缆接口：专用高压陶瓷套管，防爬电
结构特征：
- 整体为矩形金属箱体，正面设有操作面板
- 面板上设有 LED 指示灯：电源正常（绿色）、点火触发（黄色闪烁）、点火失败（红色）
- 顶部设有高压输出端子，连接点火电缆
- 底部设有低压输入端子和接地端子
- 侧面设有散热百叶窗，内部无风扇（自然对流散热）
- 内部设有过压保护和短路保护电路
工作原理：
115V 或 230V 交流电输入变压器初级绕组，经升压后在次级绕组产生 10000V 至 15000V 的高压脉冲。该高压脉冲通过专用点火电缆传输至燃烧室内的半导体点火器，在点火器尖端产生强电弧，电弧能量点燃燃烧室内的燃料-空气混合气体。点火控制系统根据燃气轮机启动程序，在启动阶段持续点火，直至火焰探测器确认主火焰建立后停止点火。若运行中火焰意外熄灭，系统立即重新启动点火，防止未燃燃料积聚引发爆炸。
功能特点：
- 输出能量大于 10 焦耳，确保在各种工况下可靠点火
- 支持 10000V 至 15000V 高压输出，电弧穿透力强
- 内置过压保护和短路保护，防止点火器损坏
- LED 状态指示，便于现场判断点火系统工作状态
- 支持与 Mark VIe 控制系统联动，实现全自动点火逻辑
- 耐高温设计，可在燃烧室附近高温环境中长期运行
- 变压器油绝缘，散热性能优于干式变压器
应用场景：
- GE LM2500 燃气轮机启动点火
- GE LM6000 燃气轮机启动点火
- GE LM9000 燃气轮机启动点火
- 燃气轮机运行中的火焰监测与重新点火
- 联合循环电厂的 HRSG（余热锅炉）辅助点火
安装要求：
- 安装于燃烧室附近的点火控制箱内，距点火器电缆长度不超过 15 米
- 高压输出电缆使用专用耐高压硅橡胶电缆，严禁使用普通电线
- 电缆布线时弯曲半径不小于 50mm，避免折断内部绝缘
- 变压器外壳必须可靠接地，接地电阻小于 4 欧姆
- 安装后需进行高压绝缘测试（5000V 兆欧表，绝缘电阻大于 100MΩ）
使用注意事项：
- 严禁在变压器通电时触摸高压输出端子，10000V 以上电压有致命危险
- 高压电缆每年进行一次绝缘电阻测试，低于 50MΩ 时必须更换
- 变压器油每 3 年更换一次，油质变黑或含水时提前更换
- 点火失败报警时，先检查点火器间隙和电缆，再检查变压器
- 严禁用水冲洗变压器外壳，IP54 仅防溅水，不可浸水
- 更换点火器时必须先断开变压器高压输出并放电至少 30 秒
