描述
技术规格

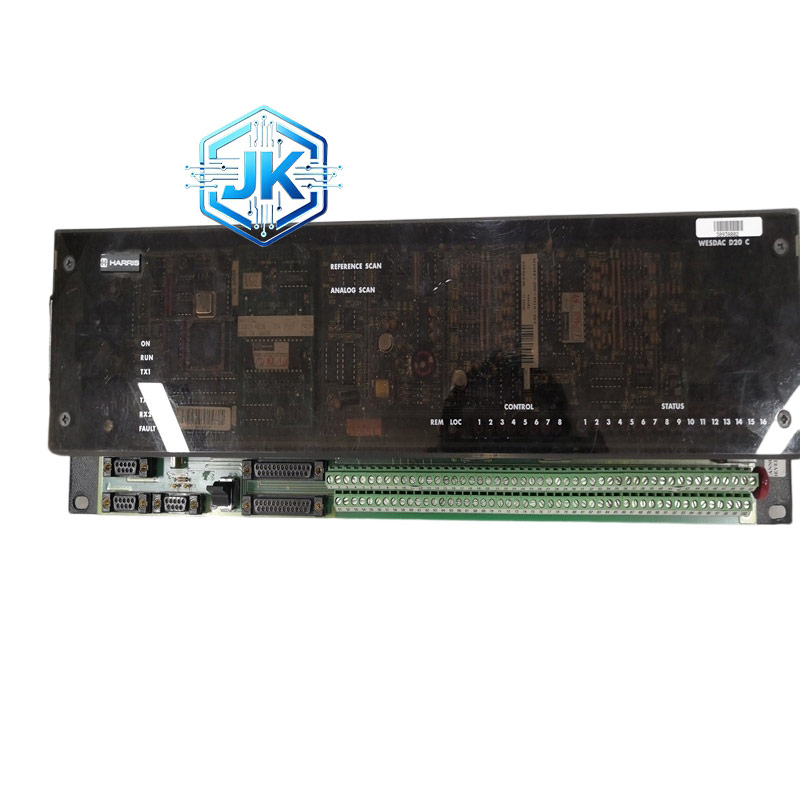

- 产品类型：WESDAC D20 系列 I/O 终端板（与 D20C 控制模块配套）GE Vernova
- 信号类型：支持数字量输入 / 输出、模拟量输入 / 输出
- 数字输入：16 路（12~130VDC 宽电压输入）
- 数字输出：8 路继电器输出（最大 3A / 路，无源触点）
- 模拟通道：可选 8 路模拟输入 / 4 路模拟输出（4-20mA/0-10V）
- 电气隔离：2500VAC 隔离电压，抗共模干扰
- 接线方式：螺丝端子（便于现场接线与维护）
- 保护功能：浪涌保护（MOVs）、噪声滤波
- 工作温度：-20°C~+60°C
- 工作湿度：≤95% RH（非冷凝）
- 尺寸：标准 D20 机架单槽位
- 重量：约 0.8kg
- 认证：CE、UL、RoHS
功能特点- 现场信号调理与隔离：集成信号调理电路与 2500VAC 电气隔离，将现场非标准信号转换为标准信号，同时隔绝强电干扰、浪涌冲击与地电位差，保护控制模块安全。
- 高密度 I/O 集成：16 路数字输入、8 路继电器输出，可选模拟通道，单模块覆盖多数工业现场信号类型，减少模块数量，简化系统架构。
- 浪涌保护与抗干扰：内置 MOVs 浪涌保护器与噪声滤波器，有效过滤工业现场电磁干扰、射频干扰，信号无抖动、无误触发，适配强电磁环境。
- 宽电压数字输入：12~130VDC 宽电压数字输入，兼容不同电压等级的现场开关、继电器触点，无需额外信号转换器，降低成本。
- 继电器输出容量大：8 路继电器输出，每路最大 3A，可直接驱动接触器、电磁阀、指示灯等现场执行器，无需中间继电器，简化接线。
- 易安装维护：标准 D20 机架安装，螺丝端子接线，便于现场布线与故障排查；与 D20C 控制模块即插即用，无需额外配置，快速替换维护。
应用场景
- WESDAC D20 系列分布式控制系统（DCS）现场信号采集与控制，连接传感器、执行器、开关设备。
- 电力行业变电站、发电厂 D20 控制系统，采集断路器位置、隔离开关状态、电压 / 电流信号，控制开关设备、励磁系统。
- 工业自动化生产线 D20 PLC 系统，采集限位开关、接近开关、温度 / 压力传感器信号，控制电机、传送带、搅拌机等设备。
- 水处理厂、炼油厂、化工装置 D20 控制系统，采集工艺参数、设备状态信号，控制阀门、泵、风机等执行器。
- 老旧 D20 系统 I/O 终端板替换升级，恢复现场信号采集与控制功能，提升系统抗干扰能力。
