GE VMIVME-5576-210
详细技术规格
- 产品类型：VMEbus 反射内存卡
- 总线：VME64
- 光纤速率：2.125Gbps
- 共享内存：128MB
- 节点数：最多 256 个节点
- 传输延迟：小于 500ns
- 光纤接口：多模 / 单模 LC 接口
- 供电：VME 背板 5V
- 工作温度：0℃ ~ +55℃
- 存储温度：-20℃ ~ +70℃
- 环境湿度：5%~95%，无凝露
- 防护等级：IP20 板卡级
- 安装方式：VME 机箱插槽
- 拓扑结构：环形或星形光纤网络
功能特点
- 反射内存硬件共享机制，微秒级数据传输
- 128MB 全局共享内存空间
- 环形光纤网络，单节点故障自动旁路
- 最多 256 个节点组网
- 硬件广播，无软件协议开销
- 数据到达可触发中断通知主机
- VME 总线主设备模式，直接读写主机内存
- 高确定性实时通信，无以太网协议抖动
- 支持多操作系统驱动
- 长生命周期工业级设计
应用场景
- 硬件在环半物理仿真平台
- 分布式实时控制系统
- 航空飞行器半物理试验
- 电力系统实时仿真
- 雷达信号分布式处理
- 车辆仿真试验台
材质构成
- 电路板：FR4 工业 PCB
- 核心芯片：反射内存控制器 ASIC
- 光模块：高速光纤收发模块
- VME 连接器：P1/P2 金手指
- 前面板：金属面板，LC 光纤口
- 指示灯：链路 LED
结构特征
- 6U 标准 VME 板卡尺寸
- 前面板 LC 光纤接口与链路状态 LED
- 尾部 VME P1/P2 金手指对接背板

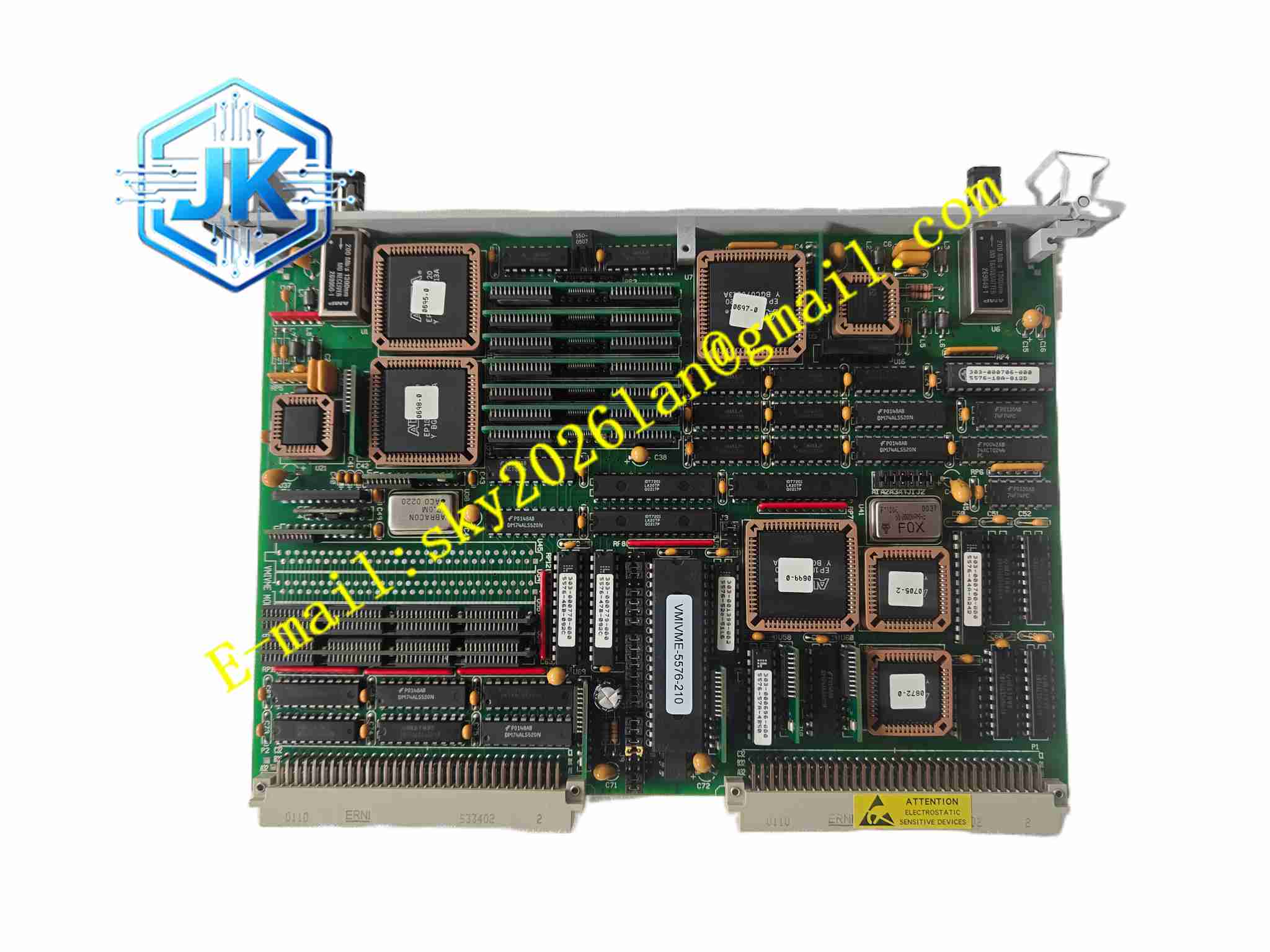

- 板卡内部反射内存控制器、光模块、128MB SDRAM 分区
- 金属前面板电磁屏蔽
- 板卡固定锁扣
工作原理 每块反射内存卡映射一段 128MB 共享内存。本节点 CPU 写入本地共享内存时，卡件硬件自动将数据打包通过光纤广播到环上所有其他节点，各节点对应内存地址自动更新。环形光纤网络首尾闭合，任意节点故障自动旁路，网络不中断。数据到达后可触发中断通知主机读取。整个过程由硬件完成，无需主机协议处理，延迟低于 500ns。
安装要求
- VME 机箱断电插入板卡
- LC 光纤头清洁后插入前面板
- 光纤环形网络首尾闭合
- 机箱可靠接地
- 机柜通风，维持 0℃~+55℃
- 安装反射内存驱动软件
- 配置节点唯一 ID
- 预留光纤弯曲半径
使用注意事项
- 光纤端面绝对禁止用手触摸
- 光纤环必须首尾闭合形成环路
- 每个节点 ID 必须唯一，不得重复
- 光纤弯曲半径不小于规格要求
- 操作板卡佩戴防静电手环
- 备用板卡光纤口装防尘帽
- 定期检查光纤链路 LED 状态
