描述

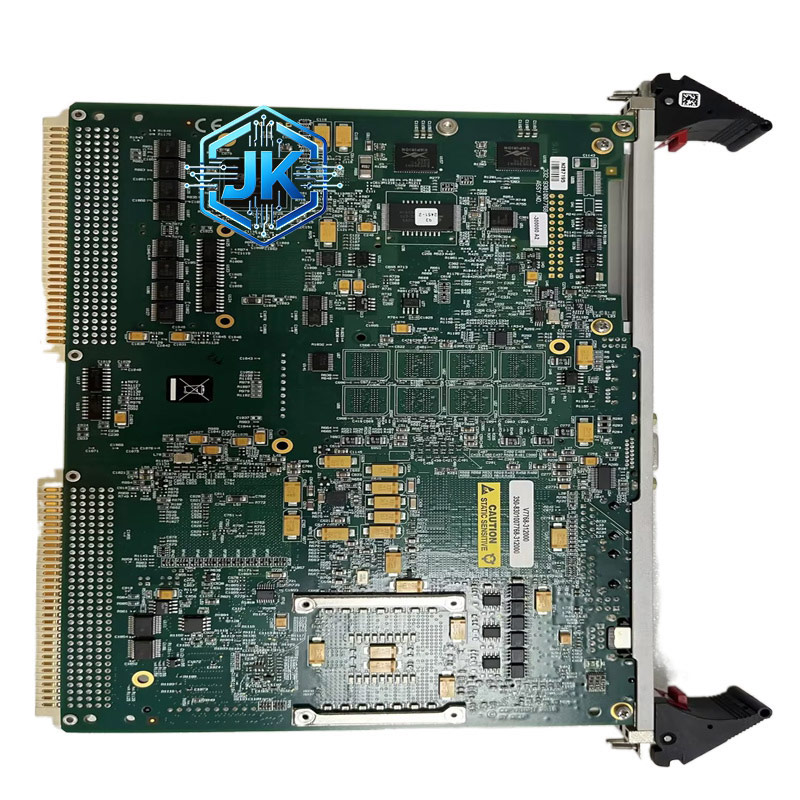

GE V7768-312000 VME 总线高精度模拟输入模块
技术规格：
- 制造商：GE Fanuc（通用电气发那科）
- 产品系列：V7768 系列、VME 总线工业模块
- 型号：V7768-312000
- 通道配置：16 路隔离模拟输入通道
- 输入信号：电压（±10V）、电流（4–20mA）可编程切换
- 分辨率：16 位 ADC 高精度模数转换
- 采集精度：±0.1% 满量程（FS）
- 隔离电压：2500Vrms（输入对地高强度隔离）
- 采样速率：10kHz 高速同步采样
- 输入阻抗：电压输入≥1MΩ；电流输入 250Ω
- 滤波配置：可编程低通滤波（10Hz–1kHz）
- 工作电源：24VDC±10%，功耗≤8W
- 工作温度：-40℃~+70℃
- 存储温度：-50℃~+85℃
- 防护等级：IP30
- 尺寸：6U VME 标准尺寸（233.4mm×160mm×19.8mm）
- 重量：约 0.6kg
- 材质：工业级阻燃 PCB 板、镀金端子、高精度调理芯片、三防涂层
- 安装方式：标准 VME 机架安装，适配 VME64x 背板
- 认证：CE、UL、RoHS 认证，符合工业 EMC 电磁兼容标准
功能特点：
- 16 路隔离高精度采集：16 路独立隔离通道，支持 ±10V 电压与 4–20mA 电流信号可编程切换，16 位 ADC 分辨率，采集精度 ±0.1% FS，2500Vrms 高强度隔离，阻断地电位差与外部干扰，保障信号精准采集。
- 高速采样与可编程滤波：10kHz 高速同步采样，适配动态信号监测；可编程低通滤波（10Hz–1kHz），过滤高频噪声与干扰信号，提升信号稳定性，适配工业现场复杂电磁环境。
- 宽温工业级加固设计：-40℃~+70℃超宽工作温度范围，PCB 板三防涂层处理，抗振动、抗冲击、抗潮湿、抗粉尘，耐受油污、强电磁干扰等恶劣工业环境，长期运行稳定可靠。
- VME 总线无缝集成：符合 VME64x 总线标准，适配标准 6U VME 机架与背板，支持热插拔，即插即用，无需额外配置，可直接与 VME 总线控制器、单板计算机对接，简化系统集成流程。
- 低功耗高可靠运行：24VDC±10% 宽幅供电，功耗≤8W，低发热设计，延长元器件使用寿命；集成过压、过流、短路保护，故障时自动切断通道，保护模块与后端设备安全。
- 便捷配置与维护：支持软件可编程配置输入类型、量程、滤波参数，无需硬件跳线；自带 LED 状态指示灯，实时显示通道状态、电源状态与故障信息，快速定位故障通道，维护便捷高效。
应用场景：
- 电力行业：电厂涡轮控制系统传感器采集、发电机组温度 / 压力 / 流量监测、变电站模拟信号采集、励磁系统信号调理。
- 冶金行业：轧机温度 / 振动 / 压力监测、电弧炉电流 / 电压采集、连铸机传感器信号调理、冶金设备过程数据采集。
- 石油天然气：油气开采压缩机站参数监测、输油管道压力 / 流量采集、钻井平台传感器信号处理、防爆区域模拟信号采集。
- 工业自动化：生产线传感器数据采集、PLC/DCS 系统模拟输入扩展、工业机器人外围信号调理、精密设备过程监测。
