描述

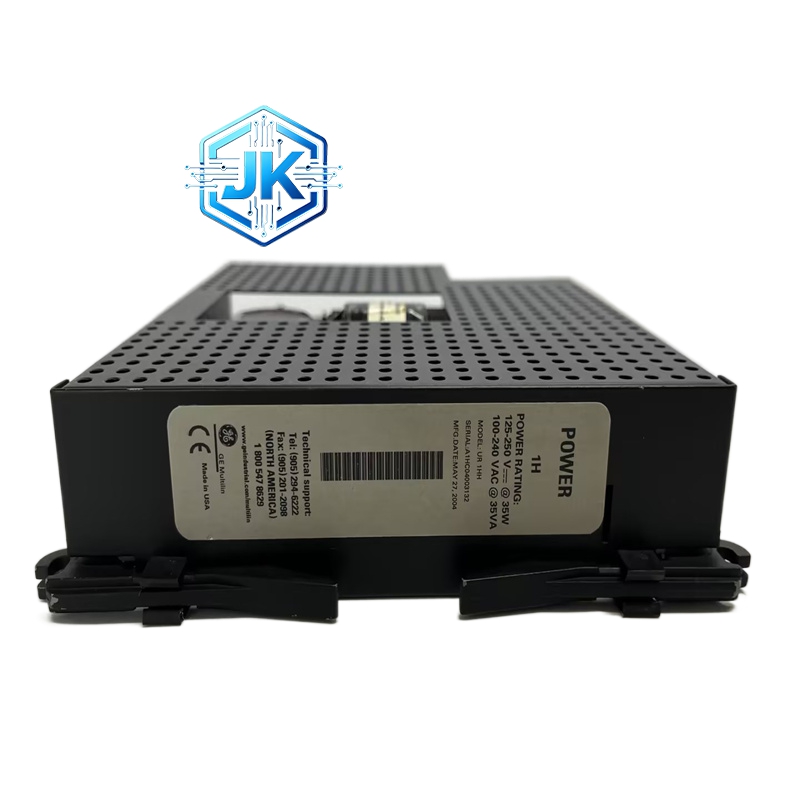

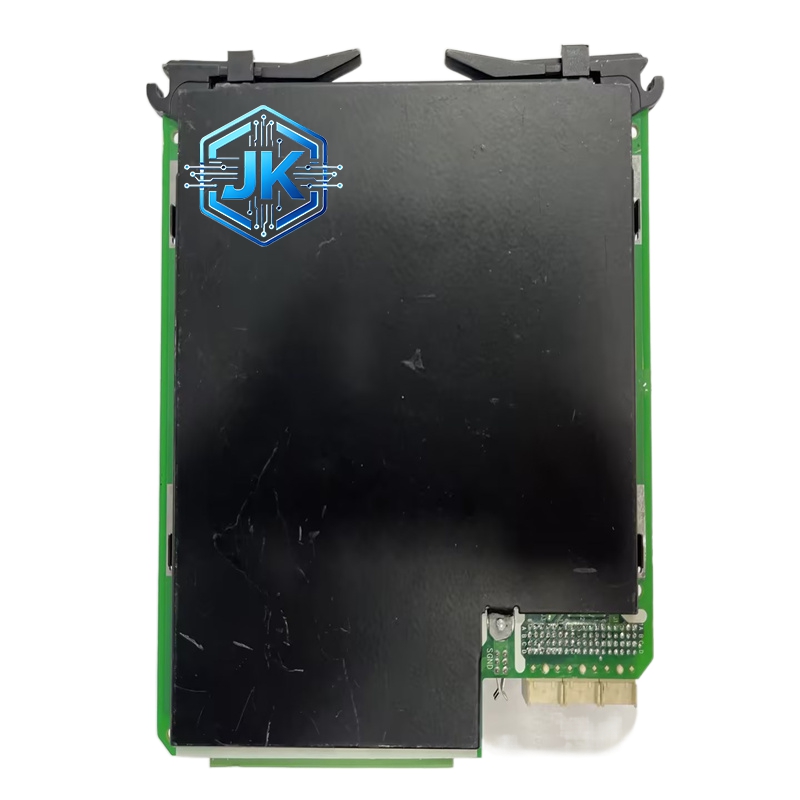

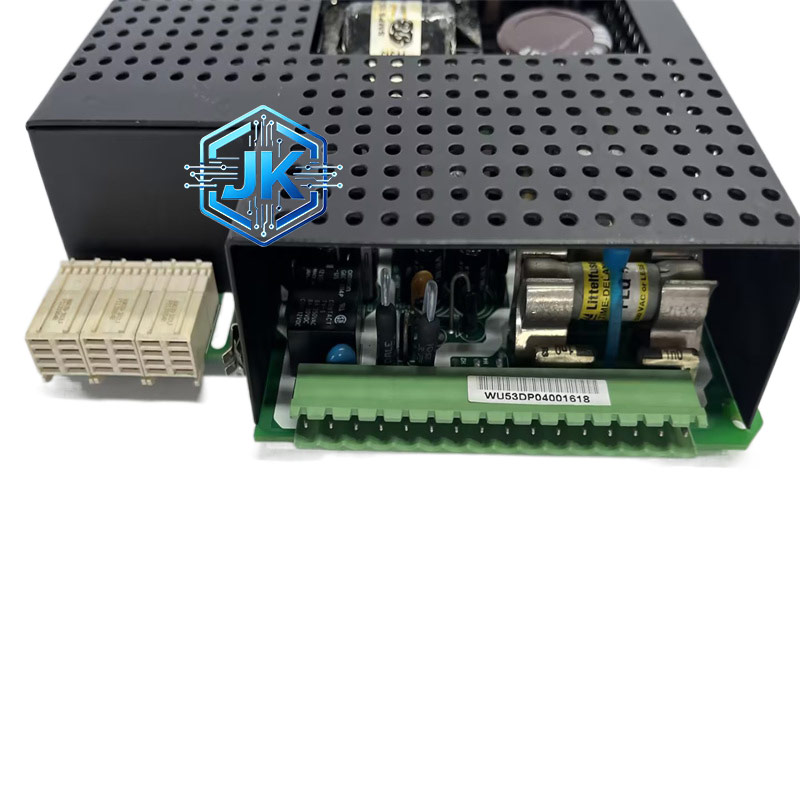

GE UR1HH 通用继电器电源模块（Universal Relay Power Supply Module）
技术规格：
- 制造商：GE Multilin（通用电气）
- 系列：UR 系列（Universal Relay）
- 型号：UR1HH
- 输入电压：85–264VAC 宽范围交流输入；125/250VDC 直流输入兼容
- 输出电压：+5VDC、+12VDC、+24VDC 多路隔离输出
- 输出功率：最大 150W
- 输出精度：稳压精度 ±0.5%，负载调整率 <0.3%
- 纹波噪声：<50mVpp
- 保护功能：输入过压 / 欠压、输出过流 / 短路、过温、反极性保护
- 工作温度：-40℃ ~ +70℃
- 存储温度：-50℃ ~ +85℃
- 相对湿度：5%–95% RH（无冷凝）
- 绝缘耐压：输入 / 输出间 2500VAC/1min
- 尺寸：标准 UR 机箱插卡尺寸：170mm×105mm×32mm
- 重量：约 0.75kg
- 材质：阻燃 FR4 PCB、工业级电解 / 固态电容、金属屏蔽罩、镀金背板连接器
- 安装方式：UR 主机箱内部背板插卡、即插即用
- 认证：CE、UL、RoHS、IEC 61010 安全认证
功能特点：
- 宽幅电压输入，全球电网通用：支持 85–264VAC 全范围交流输入，兼容 125/250VDC 直流系统，可直接接入国内外中低压配电系统，无需额外定制电源，大幅简化设计与备货。
- 多路隔离稳压输出，供电纯净稳定：同时提供 +5V、+12V、+24V 多路隔离电源，纹波低于 50mVpp，确保保护继电器、精密测量回路、通信模块不受电源噪声干扰，提高整套系统测量精度与动作可靠性。
- 全方位电源保护，故障自动闭锁报警：集成输入过压 / 欠压、输出过流 / 短路、过温、反极性保护，任何异常立即切断输出并锁存故障，面板 LED 明确指示故障类型，便于快速排查，防止后级贵重保护设备损坏。
- 冗余供电支持，零停机保障：支持双电源冗余并联运行，两路电源互为热备份，任意一路故障时另一路无缝接管，确保保护系统 24 小时不间断运行，满足变电站、发电厂等一级负荷要求。
- 工业级宽温设计，严苛环境稳定运行：-40℃~+70℃超宽工作温度，金属屏蔽与三防工艺，抗振动、抗电磁干扰、抗潮湿粉尘，完美适配户外柜、密闭控制柜、高温配电室等恶劣工况。
- 标准插卡式安装，维护零难度：完全兼容 UR 系列机箱背板，直接插入即可识别，无需额外接线与配置；支持热插拔，更换电源无需停机，大幅降低维护时间与停电风险。
应用场景：
- 电力行业：变电站 UR 系列保护继电器整机供电、发电厂厂用电系统保护装置电源、母线 / 线路差动保护装置供电、开关柜综合保护单元电源。
- 工业自动化：大型工厂关键电机保护系统、传动设备综合保护控制器、高压电机软启动保护单元、DCS 系统后备保护电源。
- 油气化工：油气站场防爆控制柜保护装置、压缩机站电机与馈线保护、化工反应釜 / 泵组综合保护系统、海上平台电力保护单元。
- 轨道交通：牵引变电站馈线保护、轨道车辆段配电系统保护、车站关键负载综合保护装置。
