描述

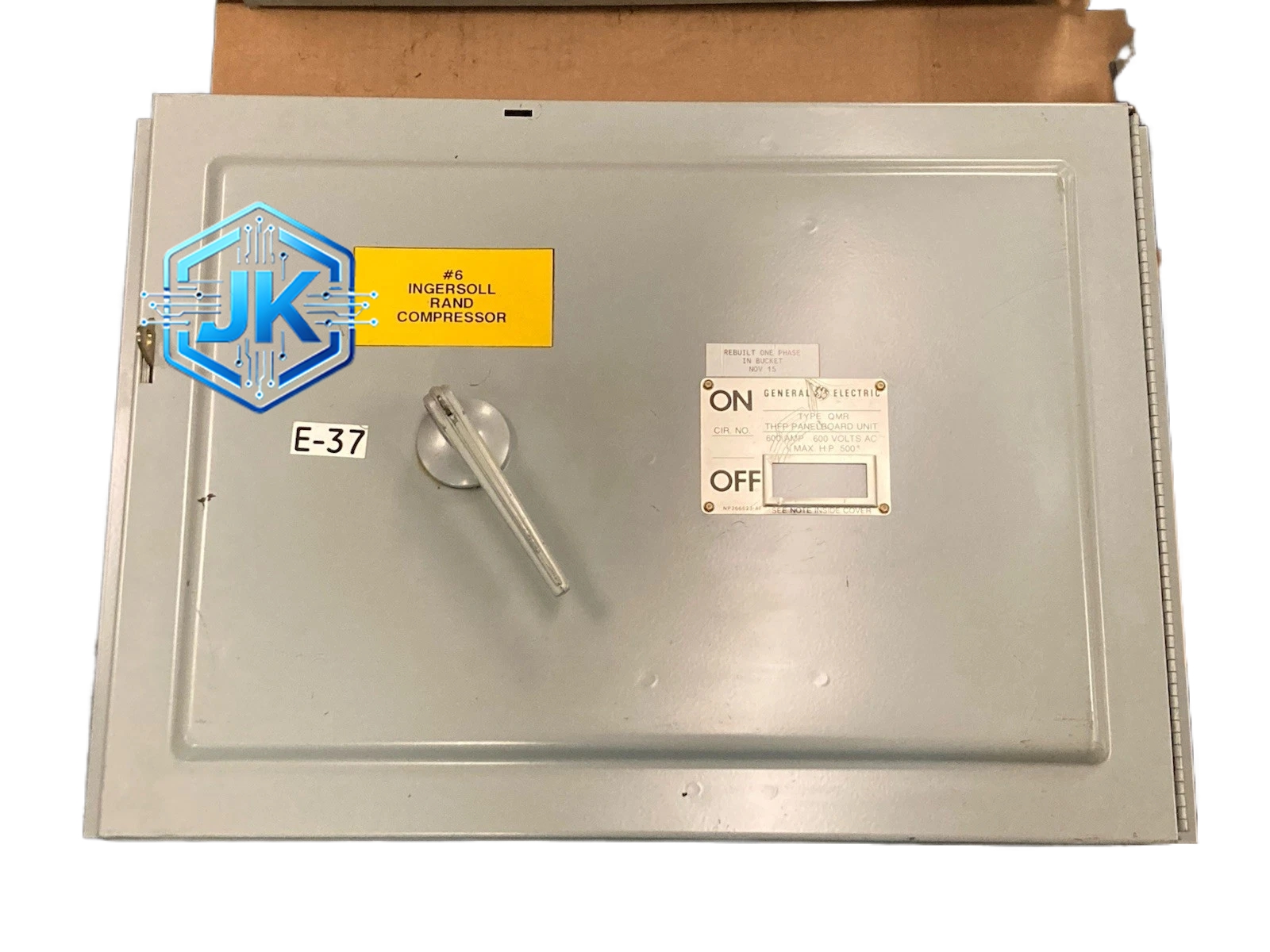

GE通用电气 THFP366 熔断器式隔离开关
技术规格：
- 额定电流：600A
- 极数：3极（3P）
- 额定电压：690V AC
- 额定短路分断能力：100kA（690V时，配合NH熔断器）
- 熔断器类型：NH00/NH1型熔断器（内置，用户不可自行更换，需整台更换）
- 额定电流等级（熔断器）：630A（与隔离开关匹配）
- 使用类别：AC-23A（电动机通断）/ AC-22A（电阻负载通断）
- 符合标准：IEC60947-3、UL98、GB/T 14048.3
- 频率：50/60Hz
功能特点：
- 隔离开关功能：提供明显的可见断开点，满足检修安全要求，符合锁定挂牌（LOTO）安全规范
- 熔断器短路保护：内置NH熔断器，短路时熔断器快速熔断，切断故障电流
- 通断操作：手动操作手柄实现合闸/分闸，操作力适中
- 明显断开点：分闸后触头间有明显可视间隙（≥3mm），确保检修安全
- 熔断器指示：面板带有熔断器熔断指示窗（红色指示弹出表示已熔断）
- 可加附件：支持加装辅助触点、电动操作机构、门锁联锁等附件
材质构成：
- 外壳：阻燃PC/PA合金工程塑料，UL94 V-0等级
- 触头：铜钨合金主触头，表面镀银处理，耐电弧烧蚀
- 熔断器：NH型陶瓷管熔断器，内部填充石英砂灭弧介质
- 操作机构：弹簧储能式，手动操作，支持电动操作（需另配）
- 端子：铜合金镀镍端子，抗氧化抗振动
结构特征：
- 宽度约360mm（3极占3个模位）
- 手动操作手柄，支持合闸/分闸/脱扣三位置
- 前面板带有熔断器熔断指示窗（红色弹出式）
- 明显可见断开点设计，分闸后触头完全分离
- 背部设有接线端子和附件安装接口
工作原理：
正常运行时，电流经隔离开关主触头和内置熔断器流过。短路时，故障电流远超熔断器额定值，熔断器内部熔丝在数毫秒内快速熔断，切断故障电流。隔离开关本身不具备过载保护功能，仅提供通断操作和明显断开点。操作手柄通过机械连杆驱动三相触头同步动作，确保三相同时合闸或分闸。
应用场景：
- 低压配电柜主进线（需要明显断开点）
- 变压器低压侧出口（需要隔离+短路保护）
- 大型电机回路保护（配合接触器使用，作为上级保护）
- 发电机出口（需要检修隔离）
- 光伏汇流箱直流侧保护（需选配直流型）
- 任何需要LOTO（锁定挂牌）安全操作的配电回路
安装要求：
- 标准35mm DIN导轨安装或螺钉固定安装
- 接线端子匹配：600A建议使用95-185mm²铜缆
- 熔断器额定电流必须与隔离开关额定电流匹配（630A熔断器配600A开关）
- 上下级需配合选择性保护，上级分断能力需大于下级
- 正面需留至少80mm操作空间（因手柄操作行程较长）
使用注意事项：
- 熔断器熔断后，必须更换整台开关（内置熔断器不可单独更换）
- 严禁带负荷拉闸（虽然有灭弧能力，但大电流拉闸会严重烧蚀触头）
- 定期检查熔断器指示窗，红色弹出表示已熔断，需立即更换
- 检修时必须执行LOTO程序，在隔离开关处挂锁并挂牌
- 操作手柄不可加装延长杆（避免误操作或不同步）
- 电动操作机构需单独配置电源和控制回路
