描述

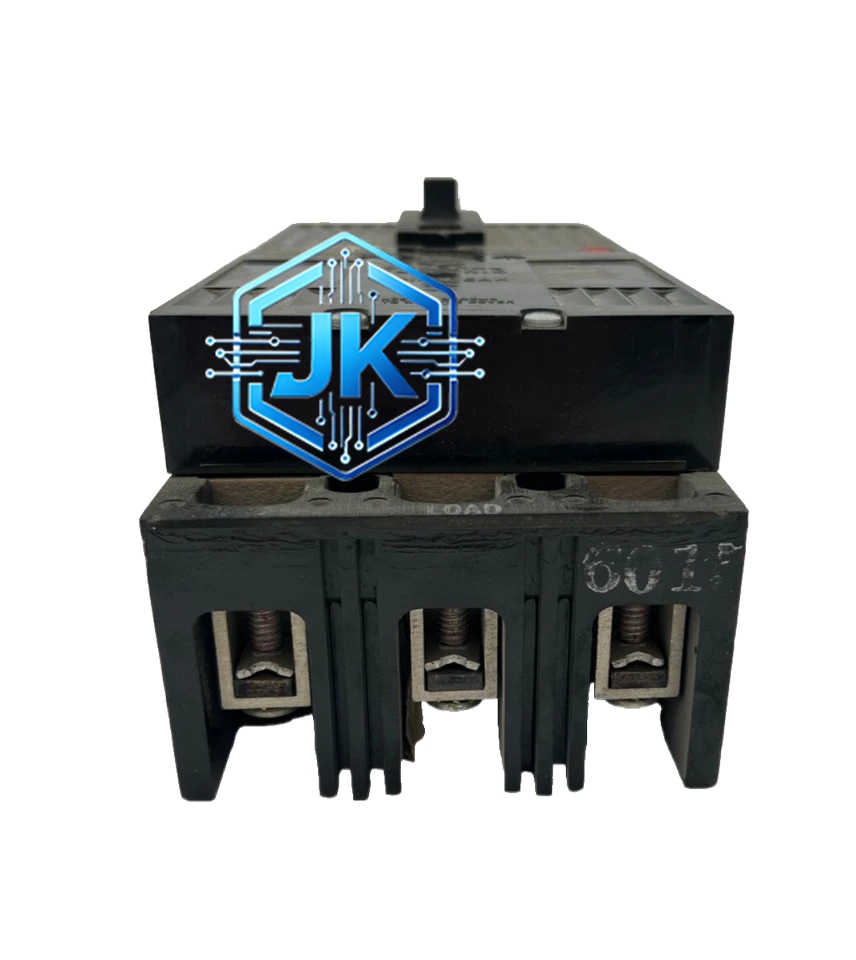

GE TB13015BWE05 — GE 通用断路器
技术规格：
- 产品类型：塑壳断路器（MCCB）
- 额定电流：15A
- 极数：3 极（3P）
- 额定电压：600V AC（美国标准）
- 分断能力：10kA @ 480V（额定短路分断能力）
- 脱扣类型：热磁脱扣（Thermal-Magnetic Trip）
- 脱扣器额定电流范围：10A 至 16A 可调
- 瞬时脱扣：磁脱扣，短路时瞬时动作
- 接线端子：螺栓压接式，适用于 14-10 AWG 导线
- 安装方式：35mm DIN 导轨安装或螺钉固定安装
- 防护等级：IP20（柜内安装）
- 工作温度：-25℃ 至 +70℃
- 符合标准：UL 489、CSA C22.2 No.5、IEC 60947-2
功能特点：
- 热磁双重保护：过载时双金属片弯曲延时脱扣，短路时电磁铁瞬时脱扣
- 额定电流可调：通过旋转脱扣器上的调节旋钮，可在 10A 至 16A 范围内设定过载保护值
- 机械寿命：10000 次操作（无负载）
- 电气寿命：3000 次操作（额定负载）
- 具有明确的 ON/OFF 指示和脱扣指示（TRIP）
- 符合 NEMA 1 外壳标准，可在一般工业环境中使用
应用场景：
电厂辅机配电（风机、水泵、照明回路）、工业 MCC 柜、电机控制中心、建筑配电箱、一般工业配电系统
结构特征：
模块化设计，外壳为高强度阻燃热塑性材料（UL94 V-0 级），正面带操作手柄（ON/OFF/TRIP 三位显示），顶部和底部带接线端子，背面带 DIN 导轨卡扣，整体尺寸约 100mm × 54mm × 88mm（宽 × 深 × 高），重量约 0.3kg
工作原理：
正常运行时手柄处于 ON 位置，电流通过主触头和脱扣器流向负载。当负载电流超过设定值并持续一定时间后，双金属片受热弯曲推动脱扣机构，手柄自动跳至 TRIP 位置切断电路。当发生短路时，大电流产生的强磁场使电磁铁瞬间吸合，直接驱动脱扣机构瞬时切断电路，保护下游设备不受损害。
安装要求：
安装于 35mm DIN 导轨上，上下端子分别接电源和负载，接线时按照端子标识逐一对应，导线截面积不得超过 10 AWG（约 6mm²），接地端子必须可靠连接，安装环境不得有腐蚀性气体
使用注意事项：
断路器额定电流必须与负载匹配，严禁将 15A 断路器用于 20A 以上回路，定期检查脱扣器设定值是否与设计一致，每 5 年建议进行一次绝缘测试
