描述
技术规格

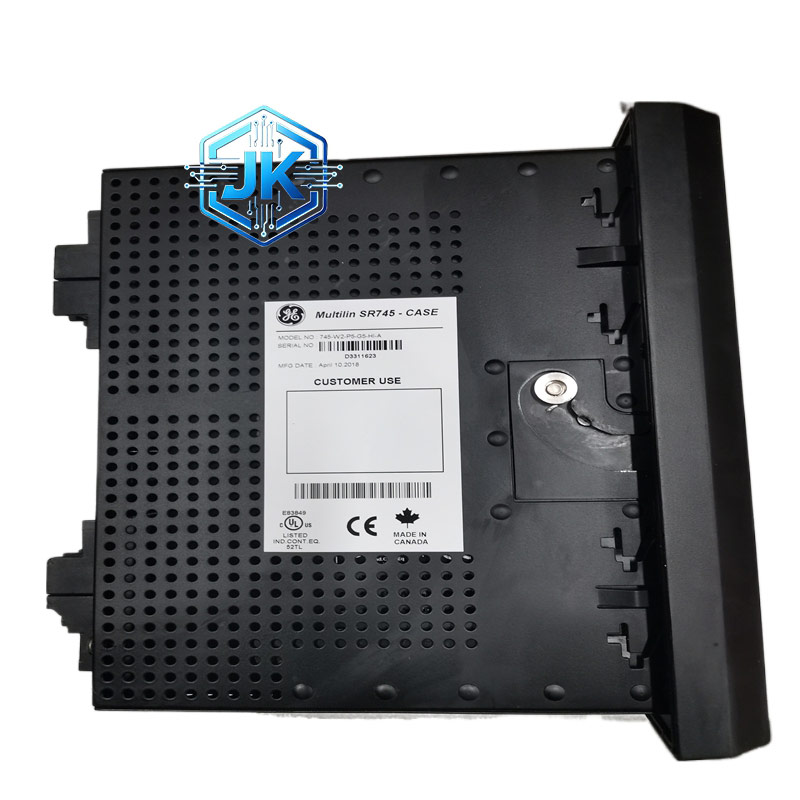

- 型号：SR745-W2-P5-G5-HI-A
- 制造商：General Electric（GE，通用电气）
- 绕组配置：每相 2 个绕组（W2）
- 额定电流：5A / 绕组（P5）
- 控制电源：90–300 VDC；70–265 VAC，48–62 Hz
- 电流测量范围：0–1000A（通过 CT 输入）
- 工作温度：-40°C 至 +60°C
- 储存温度：-40°C 至 +80°C
- 环境湿度：≤95%（无冷凝）
- 防护等级：前面板 IP40；后面板 IP20
- 显示屏：40 字符背光 LCD 液晶屏
- 通信接口：Modbus RTU、IEC 61850、RS-232、RS-485
- 尺寸（高 × 宽 × 深）：228.6 mm × 177.8 mm × 180.3 mm（9”×7”×7.125”）
- 重量：约 2.5 kg
- 符合标准：IEEE、ANSI、NEMA
功能特点
- 全面的变压器保护功能
- 百分比差动保护：快速识别内部短路，动作时间≤10ms，防止严重故障扩大。
- 自适应谐波制动：有效避免励磁涌流导致的误跳闸，提升保护可靠性。
- 过流保护：集成定时限 / 反时限过流、瞬时过流，覆盖过载与外部短路故障。
- 过励磁保护：监测电压 / 频率比，防止铁芯饱和与绝缘老化。
- 接地故障保护：适配大 / 小电流接地系统，提供灵敏接地故障检测。
- 频率保护：过 / 欠频保护，适应系统频率波动场景。
- 先进的监测与诊断能力
- 谐波监测：实时监测各次谐波及总谐波失真（THD），评估电能质量。
- RTD 温度监测：支持 100Ω 镍、120Ω 镍、100Ω 铂等 RTD，精准监测绕组 / 铁芯温度。
- 事件记录与波形捕捉：存储故障事件、时序数据与波形，便于事后分析与故障溯源。
- ** FlexLogic™可编程逻辑 **：支持类 PLC 逻辑编程，可自定义保护逻辑与输出控制，适配复杂系统需求。
- 灵活的配置与通信
- 多组整定值：支持 4 组独立保护定值，可动态切换适配不同运行方式。
- 动态 CT 比失配校正：监测有载调压分接头位置，自动校正 CT 比误差，提升差动保护精度。
- 多协议通信：支持 Modbus、IEC 61850、RS-232/485，无缝接入 SCADA 与电力自动化系统。
- 现场固件升级：闪存技术支持在线升级，无需更换硬件，降低维护成本。
- 高可靠性与易用性
- 抽出式结构：支持热插拔，更换便捷，减少停电维护时间。

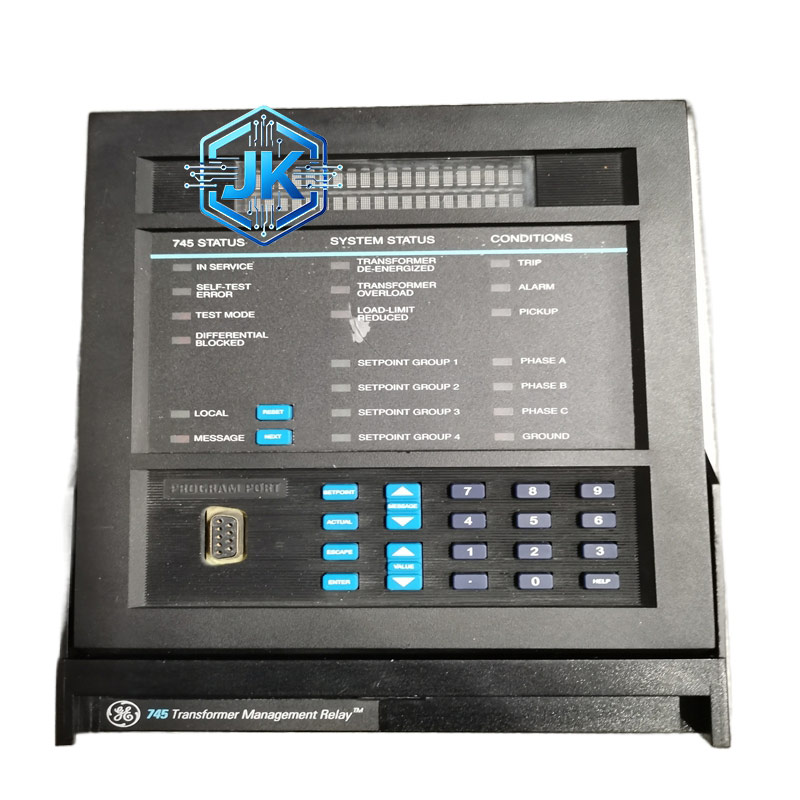

- 背光 LCD 与键盘：40 字符大屏，直射阳光下清晰可读，按键操作便捷，支持参数设置与故障查询。
- 宽温设计：-40°C 至 + 60°C 工作温度，适应户外、高温等恶劣工业环境。
-
应用场景
- 电力系统：发电厂（火电、水电、新能源）主变 / 厂用变保护；变电站 10kV–220kV 两绕组变压器保护；输配电系统区域变压器保护。
- 工业领域：石油化工、钢铁冶金、矿山、水泥等大型工业企业的厂用变压器、整流变压器、干式变压器保护。
- 基础设施：城市轨道交通、机场、港口、数据中心等关键负荷的供电变压器保护，保障供电连续性。
- 可再生能源：风电、光伏电站升压变压器保护，适配并网侧与箱变侧保护需求。
六、型号代码解析（SR745-W2-P5-G5-HI-A）
- SR745：产品系列号（变压器管理继电器）。
- W2：每相 2 个绕组。
- P5：额定电流 5A / 绕组。
- G5：5A 接地故障输入。
- HI：高绝缘等级。
