描述

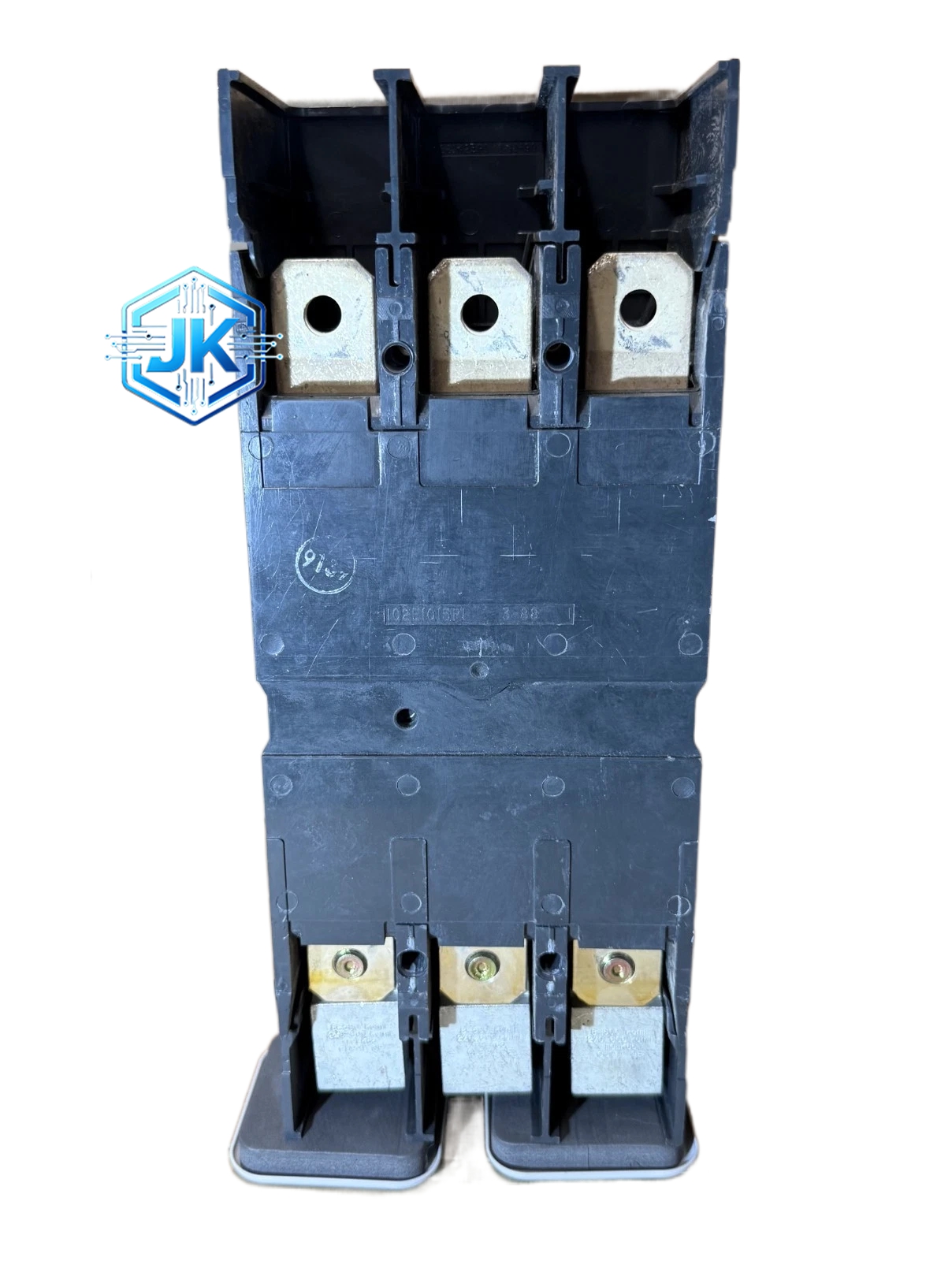

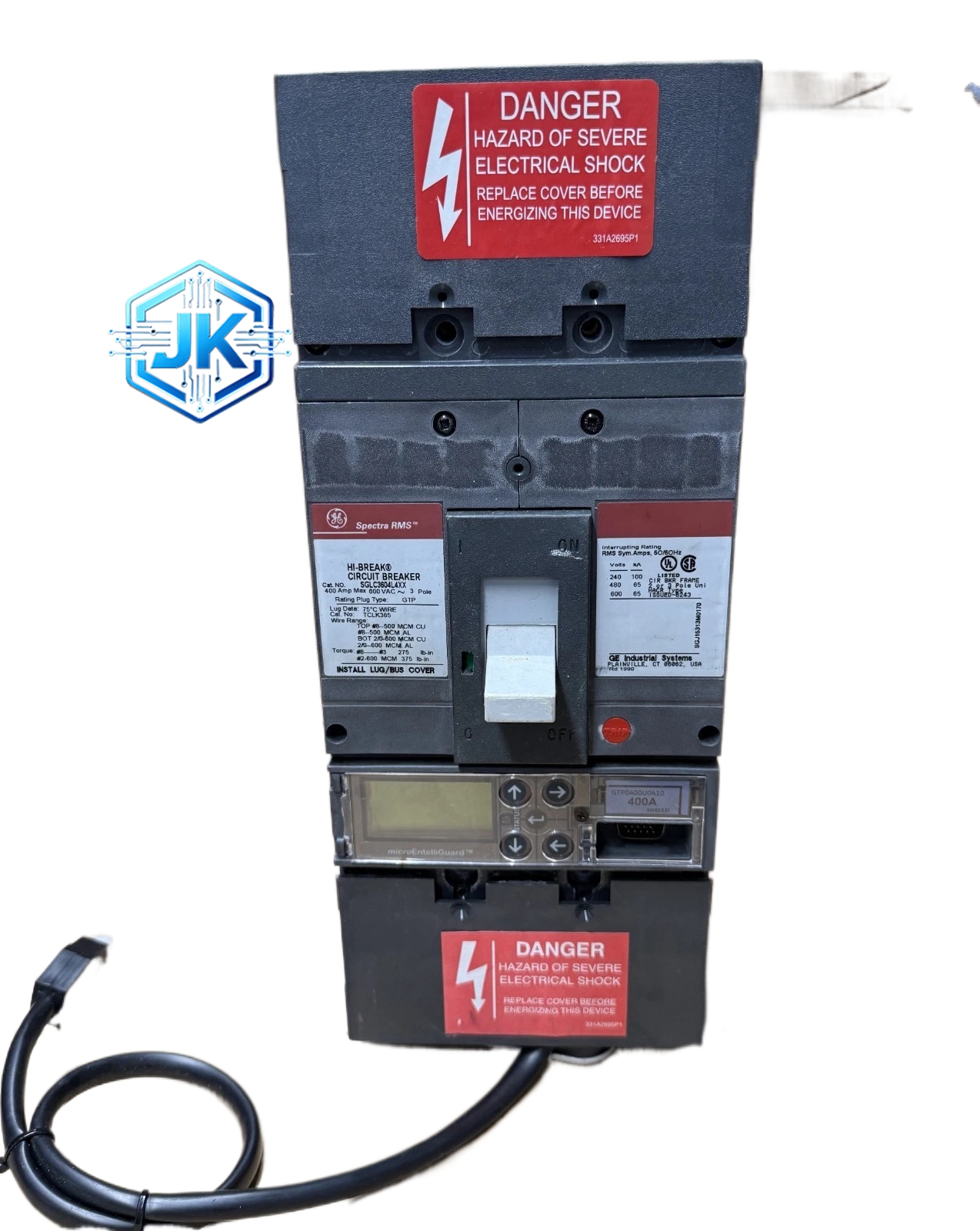

GE通用电气 SKPC3612L4XX 塑壳断路器（MCCB）
技术规格：
- 额定电流：1200A（根据派生可选800A/1000A/1200A）
- 极数：4极（3P+N）
- 额定电压：690V AC / 690V DC
- 分断能力：最高65kA（480V时）/ 50kA（690V时）
- 脱扣器类型：热磁式 / Micrologic电子脱扣器（可选A/B/C/D/E型）
- 框架等级：36（约360mm宽度）
- 符合标准：IEC60947-2、UL489、GB/T 14048.2
功能特点：
- 四极保护：同时保护三根相线和中性线，适用于TN-S、TN-C-S等系统
- 智能脱扣器（电子型派生）：支持过载长延时（L）、短路短延时（S）、短路瞬时（I）、接地故障（G）四段保护
- 通信功能：标配RS-485/Modbus通信，可选Profibus/DeviceNet/Ethernet
- 高分断能力：65kA（480V），满足工业级短路保护需求
- 抽屉式可选：L为固定式，D为抽屉式，抽屉式支持隔离位
材质构成：
- 外壳：阻燃PC/PA合金，UL94 V-0等级
- 触点：铜钨合金主触点 + 银合金弧触点
- 灭弧室：钢质灭弧栅片 + 陶土灭弧罩
- 操作机构：弹簧储能式，电动/手动/电动储能手动
- 端子：铜合金镀镍端子，抗腐蚀抗振动
结构特征：
- 标准塑壳结构，宽度约360mm（4极占4个模位）
- 手动操作手柄，支持合闸/分闸/脱扣三位置
- 前面板带有脱扣指示和电子脱扣器显示面板（电子型派生）
- 背面设有接线端子和通信接口（电子型派生）
工作原理：
与SKLA36AT0800原理相同，热磁式派生采用双金属片+电磁铁实现过载和短路保护；电子脱扣器派生则通过电流互感器采样，经AD转换后由微处理器执行保护算法，实现更精确的四段保护。4极断路器中，N极触点与三相联动，确保中性线在任何情况下均被保护。
应用场景：
- 低压配电柜主进线断路器（4极）
- 变压器低压侧出口断路器
- 发电机并网断路器（4极，含N线保护）
- 大型工业设备总电源保护
- 数据中心主配电（4极，TN-S系统）
安装要求：
- 支持35mm DIN导轨安装或螺钉固定
- 接线端子按额定电流匹配：1200A建议使用185-300mm²铜缆
- 4极断路器N线必须接入系统中性线，严禁N线在断路器之后与其他回路混接
- 通信电缆使用屏蔽双绞线，远离动力线至少20cm
使用注意事项：
- 4极断路器N极不可省略，即使系统为TN-C也建议使用4极以确保N线保护
- 电子脱扣器派生需通过通信口配置保护参数，初次上电需完成参数设定
- 定期检查脱扣器动作值是否漂移（电子型）
- 抽屉式安装时确保隔离触头接触良好
